UVY1H2R2MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2μF 50V ±20% 1000h@ 105°C 20mA@ 120Hz,40mA@ 10kHz 插件,D5xL11mm 通孔安装 5mm*11mm*12.5mm
供应商型号: UVY1H2R2MDD-ND
供应商: Digi-Key
标准整包数: 1

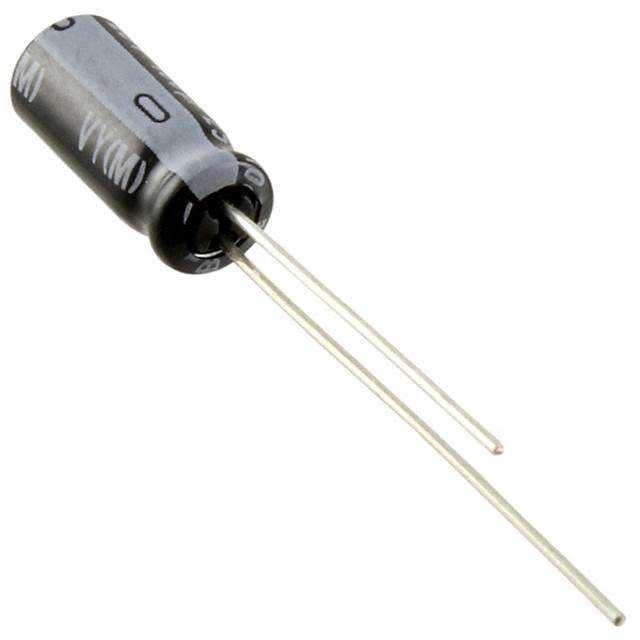

NICHICON 铝电解电容 UVY1H2R2MDD

UVY1H2R2MDD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的被动元件,具有较高的容量值。本文将介绍一系列型号为UVY、UVZ和UVK的铝电解电容器,这些电容器适用于广泛的工业和消费电子产品中。特别是UVY系列的电容器,在高温和低温环境中均表现出色,同时符合RoHS环保标准。

    技术参数


    以下是UVY系列铝电解电容器的技术规格:
    | 规格项目 | 值 |

    | 工作温度范围 | -55°C至+105°C |
    | 容量范围 | 2.2μF至33000μF |
    | 额定电压范围 | 6.3V至450V |
    | 容差 | ±20% |
    | 等效串联电阻(ESR) | 不适用 |
    | 最大纹波电流(105°C/120Hz)| 见详细表格 |
    | 泄漏电流 | 见详细表格 |
    | 失角正切(tan δ) | 见详细表格 |
    | 阻抗比 | 见详细表格 |

    产品特点和优势


    UVY系列电容器具备以下独特功能和优势:
    - 宽温范围:能够在-55°C至+105°C的极端温度环境下正常工作。
    - 低ESR设计:尽管具体数值未提及,但设计上倾向于减少等效串联电阻,提高效率。
    - 高可靠性:经过严格的电压和温度测试,确保长时间使用稳定性。
    - 环保材料:符合RoHS指令,采用无铅焊线和PET套筒。

    应用案例和使用建议


    应用案例:
    1. 音频放大器:用于耦合电容,隔离交流信号。
    2. 电源滤波:为电源提供滤波作用,减少纹波。
    3. 工业控制:在自动化控制系统中作为储能元件。
    使用建议:
    - 在选择电容器时,根据应用的具体需求,如额定电压和容量,合理选择相应的型号。
    - 注意工作温度范围,避免超出极限温度使用,以免影响寿命。
    - 对于需要长期工作的场合,定期检查泄漏电流和其他性能参数,确保其处于良好状态。

    兼容性和支持


    - UVY系列电容器可与市面上常见的其他电子元件配合使用,具体请参阅相关文档。
    - 供应商提供了详尽的技术支持服务,包括安装指导、故障排查和维护建议。

    常见问题与解决方案


    - 问题:泄漏电流过大。
    解决方案:检查焊接质量和电路板设计,必要时更换电容器。
    - 问题:容量衰减。
    解决方案:确认工作条件是否超出了电容器的设计范围,调整负载或冷却措施。
    - 问题:温度过高导致失效。
    解决方案:考虑添加散热装置或重新设计散热路径。

    总结和推荐


    综上所述,UVY系列铝电解电容器以其宽广的工作温度范围、高可靠性及符合RoHS标准而脱颖而出。对于需要在苛刻环境条件下工作的电路设计来说,这是一个理想的选择。总体而言,该产品在众多同类产品中表现优异,我们强烈推荐在各种工业和消费类电子设备中采用。

UVY1H2R2MDD参数

参数
电容值 2.2μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 20mA@ 120Hz,40mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
通用封装 插件,D5xL11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UVY1H2R2MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVY1H2R2MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVY1H2R2MDD UVY1H2R2MDD数据手册

UVY1H2R2MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3105 ¥ 2.6237
10+ $ 0.1829 ¥ 1.5451
50+ $ 0.1327 ¥ 1.1214
200+ $ 0.0983 ¥ 0.8305
600+ $ 0.0836 ¥ 0.7065
1000+ $ 0.0782 ¥ 0.6609
库存: 1051
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.62
