UMV1H100MFD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 5000h@ 105°C 30mA@ 120Hz,45mA@ 10kHz 通孔安装 6.3mm*5mm*6mm
供应商型号:
供应商:
标准整包数: 0

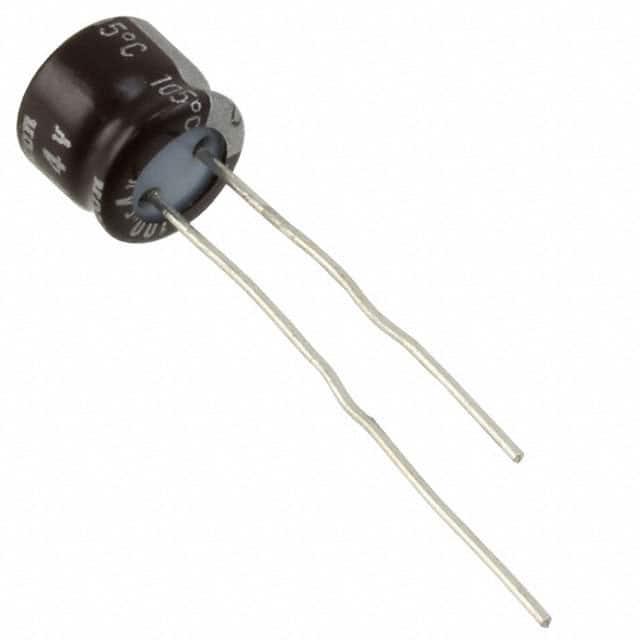

NICHICON 铝电解电容 UMV1H100MFD

UMV1H100MFD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 技术手册

    产品简介


    本技术手册介绍了型号为 CAT.8100J 的铝电解电容器。该电容器属于长寿命型,适用于需要长期稳定性的各种电子设备。它的设计特点是拥有超低的漏电流和高耐久性,适合用于工业控制、汽车电子、消费电子产品等多个领域。

    技术参数


    - 类别温度范围:-40°C 到 +105°C
    - 额定电压范围:4V 至 50V
    - 额定电容范围:1μF 至 100μF
    - 电容公差:±20%
    - 漏电流:在 20°C 下应用额定电压两分钟后,漏电流不大于 0.01CV 或 3μA 中的较大值
    - 损耗角正切(tan δ)
    - 额定电压为 4V:0.37
    - 额定电压为 6.3V:0.28
    - 额定电压为 10V:0.24
    - 额定电压为 16V:0.20
    - 额定电压为 25V:0.16
    - 额定电压为 35V:0.13
    - 额定电压为 50V:0.12
    - 低温稳定性:-40°C 下阻抗比为 2
    - 耐久性:在 105°C 下施加额定电压 5000 小时后,电容器性能符合上述标准
    - 存储寿命:在无负载条件下储存 1000 小时,然后在 20°C 下进行电压处理后,电容器性能符合上述标准
    - 额定电压下的损耗角正切(tan δ)最大值
    - 频率系数:10kHz 或以上时为 1.50

    产品特点和优势


    1. 长寿命:延长负载寿命至 5000 小时(在 +105°C 条件下)
    2. 高可靠性:经过严格的电气特性测试和环境条件下的耐久性验证
    3. 环保合规:符合RoHS指令(2011/65/EU,(EU)2015/863),无铅设计
    4. 宽广的工作温度范围:-40°C 至 +105°C,适用于多种严苛环境

    应用案例和使用建议


    - 应用案例:常用于工业自动化设备中的电源滤波电路、电动车辆中的电池保护电路、以及消费电子产品中的稳压电路。
    - 使用建议:
    - 在安装过程中,确保电容器的引脚方向正确,避免倒置。
    - 在焊接过程中,建议采用适当的焊接温度和时间,以避免热冲击对电容器造成损害。
    - 系统设计中应考虑电容器在高电流波动情况下的性能,选择合适容量和额定电压的电容器以确保系统稳定。

    兼容性和支持


    - 兼容性:适用于大多数标准焊接工艺和组装设备。
    - 支持信息:制造商提供详细的技术支持,包括安装指南、维护手册和技术咨询服务。

    常见问题与解决方案


    - 问题1:漏电流超出标准值
    - 解决办法:检查焊接质量,确保没有虚焊或短路现象;确认工作温度不超过规定范围。
    - 问题2:电容值变化超过公差范围
    - 解决办法:检查电容器是否在规定的温度范围内工作;确认电路板的设计是否满足电容器的最佳工作条件。
    - 问题3:电容器在高频率下的表现不稳定
    - 解决办法:根据应用要求选择合适的电容器类型,调整电路设计以优化电容器的频率响应。

    总结和推荐


    综合评估:CAT.8100J 铝电解电容器以其出色的耐久性和宽泛的工作温度范围,成为一种高性能的解决方案。它不仅能满足日常电子设备的需求,还能应对极端环境下的挑战。
    推荐结论:对于需要高可靠性和长期稳定性的应用场景,强烈推荐使用 CAT.8100J 铝电解电容器。

UMV1H100MFD参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 30mA@ 120Hz,45mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 6.3mm*5mm*6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UMV1H100MFD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UMV1H100MFD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UMV1H100MFD UMV1H100MFD数据手册

UMV1H100MFD封装设计

查看详情并下载
Symbol
Footprint
3D Model
