UPW1H121MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 50V ±20% 3000h@ 105°C 412.75mA@ 120Hz 通孔安装 15mm*15mm*16.5mm
供应商型号: 647-UPW1H121MPD1TD
供应商: Mouser
标准整包数: 1

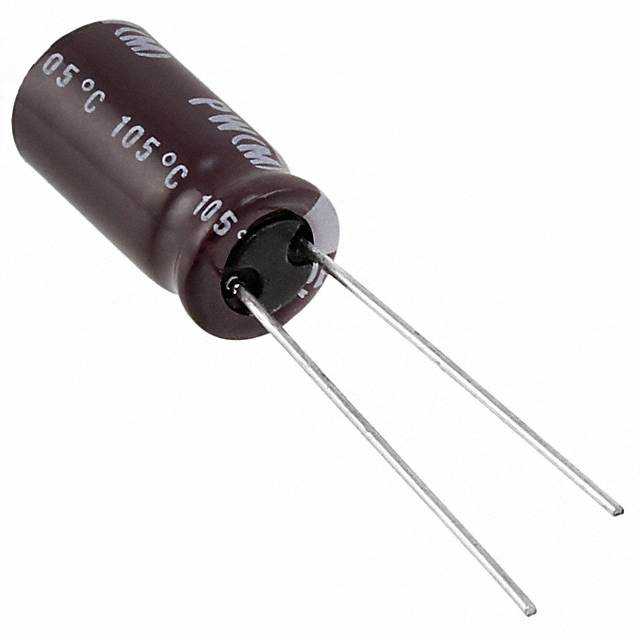

NICHICON 铝电解电容 UPW1H121MPD1TD

UPW1H121MPD1TD概述

    ALUMINUM ELECTROLYTIC CAPACITORS: UPW SERIES

    1. 产品简介


    UPW系列铝电解电容器专为开关电源设计,提供小型化、低阻抗和高可靠性。相较于UPM系列,UPW系列拥有更小的体积和更低的阻抗,能够在长时间运行条件下保持高可靠性和稳定性。UPW系列广泛应用于计算机、通讯设备、汽车电子及工业控制等领域。

    2. 技术参数


    - 额定电压范围: 6.3V 至 450V
    - 额定电容范围: 0.47μF 至 15000μF
    - 容差: ±20%(在120Hz,20℃条件下)
    - 泄露电流: 在20℃时,通电1分钟后不超过0.03CV或4μA(以较大者为准)
    - 损耗角正切(tan δ):
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.09
    - 100V:0.08
    - 160V 至 250V:0.15
    - 315V 至 350V:0.20
    - 400V 至 450V:0.25
    - 工作温度范围: –55°C 至 +105°C(6.3V 至 100V),–40°C 至 +105°C(160V 至 400V),–25°C 至 +105°C(450V)

    3. 产品特点和优势


    UPW系列铝电解电容器具备以下显著优势:
    - 小型化: 比UPM系列更小的尺寸,适用于空间受限的应用。
    - 低阻抗: 优异的低阻抗特性,提升电路效率。
    - 高可靠性: 长达8000小时的工作寿命,确保长期稳定运行。
    - 符合RoHS标准: 环保材料,符合环保要求。
    - AEC-Q200认证: 满足严格的汽车行业标准,具有更高的质量和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源: 用于计算机、服务器和通信设备的电源部分,有效提高能效。
    - 逆变器: 适用于太阳能逆变器系统,保障高效稳定的电力转换。
    - 滤波电路: 在高频滤波电路中,减少噪声干扰。
    使用建议:
    - 环境温度: 在高温环境下使用时,需注意散热,确保电容器工作温度不超过最大值。
    - 安装方向: 采用垂直安装方式,避免水平安装导致的液体泄露风险。
    - 负载条件: 在满载条件下使用时,应考虑电容器的温升,避免过热。

    5. 兼容性和支持


    UPW系列电容器与其他铝电解电容器具有良好的兼容性,可根据不同需求选择相应的型号。制造商提供详尽的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电容失效 | 确保良好的散热条件,如加装散热片或风扇 |
    | 容量衰减 | 检查电容器是否正确连接,确认没有接反,若出现严重衰减,考虑更换新电容器 |
    | 泄漏电流过大 | 检查电容器的连接线是否有短路现象,确认电容器工作环境温度 |

    7. 总结和推荐


    综合评估:
    UPW系列铝电解电容器凭借其小型化、低阻抗和高可靠性等特点,在各种应用场景中表现出色。特别适合于开关电源和高频滤波电路,可显著提高系统的整体性能。
    推荐使用:
    鉴于其出色的性能和广泛的应用范围,强烈推荐UPW系列电容器作为高性能电源设计的理想选择。无论是消费电子产品还是工业控制设备,UPW系列都能满足苛刻的应用要求。

UPW1H121MPD1TD参数

参数
电容值 120μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 412.75mA@ 120Hz
长*宽*高 15mm*15mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装

UPW1H121MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H121MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H121MPD1TD UPW1H121MPD1TD数据手册

UPW1H121MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5635 ¥ 4.7616
10+ $ 0.2714 ¥ 2.2933
100+ $ 0.2438 ¥ 2.0601
500+ $ 0.187 ¥ 1.5514
1000+ $ 0.1814 ¥ 1.5332
2000+ $ 0.1566 ¥ 1.3233
5000+ $ 0.1372 ¥ 1.159
10000+ $ 0.1292 ¥ 1.0913
25000+ $ 0.1197 ¥ 1.0115
库存: 1604
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.76
直接购买
加入购物车
