首页  >  产品百科  >  UVC2G100MPD

UVC2G100MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 400V ±20% 25mΩ 2000h@ 105°C 100mA@ 120Hz,150mA@ 10kHz 通孔安装 10mm*12.5mm*14.5mm
供应商型号: UVC2G100MPD
供应商: nichicon
标准整包数: 2000

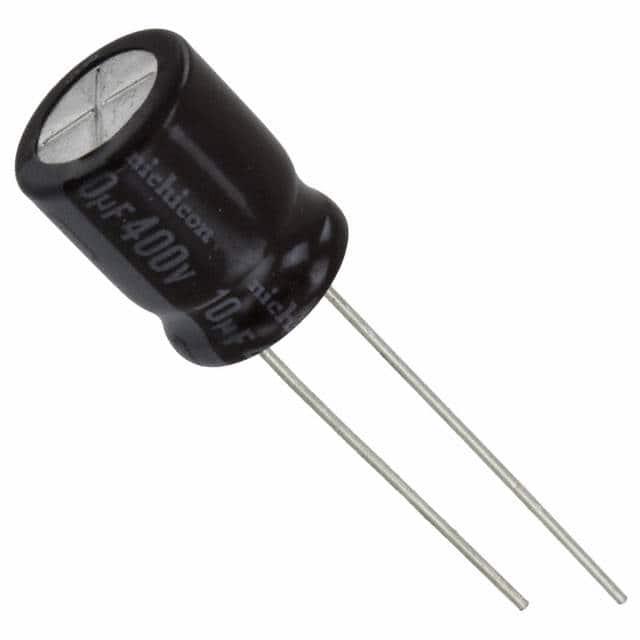

NICHICON 铝电解电容 UVC2G100MPD

UVC2G100MPD概述


    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100L UVC 系列是一款超小型铝电解电容器,特别适用于适配器电路。与 UVY 系列相比,该系列的一个等级更小的尺寸,使其非常适合紧凑型设计的应用。此外,这些电容器符合 RoHS 指令(2011/65/EU 和 EU 2015/863),确保环保要求。

    技术参数


    - 类别温度范围: -40°C 到 +105°C
    - 额定电压范围: 400V
    - 额定电容范围: 4.7 µF 至 18 µF
    - 电容容差: 在 120 Hz,20°C 下为 ±20%
    - 泄漏电流: 额定电压下,储存 1000 小时后,在 20°C 下,额定电压恢复到后达到规范值
    - 损耗角正切(tan δ): 0.25(最大)
    - 低温稳定性: 规范值范围内
    - 耐久性: 高温高湿环境下满足规范要求
    - 储存寿命: 符合制造商标准
    - 标记: 白色字母印刷在深棕色套筒上
    - 额定纹波电流: 适用于 105°C 条件下的长期运行
    - 外形尺寸: φD×L(mm),多种规格可选

    产品特点和优势


    UVC 系列电容器具有出色的稳定性和耐久性,尤其适合高温高压环境。其小巧的体积和优良的电气性能使它在适配器电路和其他需要高效能电容器的应用中表现出色。相比同类产品,UVC 系列在高温下的表现尤为出色,能够有效降低功耗并提高整体系统可靠性。

    应用案例和使用建议


    应用案例
    UVC 系列广泛应用于适配器电路中,因其紧凑的设计和优异的电气特性,确保了高效的能源转换和传输。例如,在笔记本电脑充电器中,UVC 系列电容器可以提供稳定的输出电压,延长电池寿命。
    使用建议
    - 确保正确的安装位置,避免过热和机械应力。
    - 在高频电路中使用时,需注意散热,防止电容器过热。
    - 定期检查电容器的状态,确保其工作在最佳状态。

    兼容性和支持


    UVC 系列电容器适用于各种电子设备,且与大多数适配器电路兼容。制造商提供了详细的使用指南和技术支持,包括针对特殊需求的定制服务。用户可通过官方渠道获取技术支持和维护信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查安装是否正确,确保符合制造商的规范。 |
    | 温度过高 | 改善散热条件,如增加散热片或优化通风设计。 |
    | 容量变化大 | 检查是否长时间过载或暴露在高温环境中,必要时更换电容器。 |

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100L UVC 系列电容器以其优异的性能和紧凑的设计,在适配器电路和其他应用中表现出色。其高稳定性和耐久性使其成为市场上极具竞争力的产品。强烈推荐在需要高性能电容器的应用中使用该系列产品。

UVC2G100MPD参数

参数
电容值 10μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 25mΩ
工作寿命 2000h@ 105°C
纹波电流 100mA@ 120Hz,150mA@ 10kHz
长*宽*高 10mm*12.5mm*14.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UVC2G100MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVC2G100MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVC2G100MPD UVC2G100MPD数据手册

UVC2G100MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.8118
10000+ ¥ 1.733
20000+ ¥ 1.6543
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3623.6
直接购买
加入购物车
