UHW2A471MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 100V ±20% 10000h@ 105°C 1.43A@ 120Hz,2.86A@ 100 kHz 通孔安装 12.5mm(长度)*42mm(高度)
供应商型号: 647-UHW2A471MHD
供应商: Mouser
标准整包数: 1

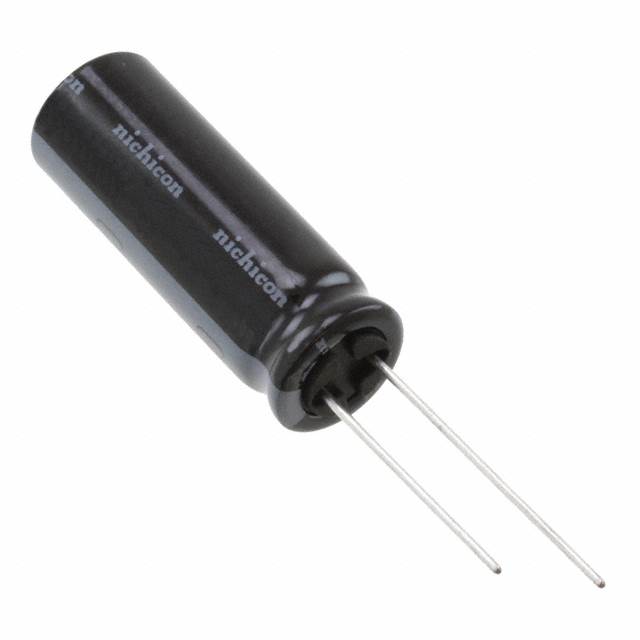

NICHICON 铝电解电容 UHW2A471MHD

UHW2A471MHD概述

    高品质微型大电流铝电解电容器:UHW系列

    产品简介


    UHW系列铝电解电容器是专门为高可靠性、大电流需求的应用设计的高性能电子元件。这类电容器具有小体积、高纹波电流能力的特点,适用于多种工业设备、汽车电子系统及消费电子产品中。

    技术参数


    - 温度范围: -40°C 到 +105°C
    - 额定电压范围: 6.3V 至 100V
    - 额定电容范围: 82µF 至 15000µF
    - 电容公差: 在120Hz、20°C条件下为±20%
    - 泄漏电流: 在20°C时,施加额定电压2分钟后,泄漏电流超过0.01CV(µA)
    - 损耗角正切(tanδ): 120Hz下测量,当电容值大于1000µF时,每增加1000µF则增加0.02
    - 低温度稳定性: 120Hz频率下,在-40°C至+20°C范围内,阻抗比(ZT/Z20)最大为3
    - 使用寿命: 在105°C下施加额定纹波电流运行10000小时后,电容变化在初始值的±25%以内,损耗角正切在最大值以内,漏电流不超过初始指定值
    - 工作频率: 120Hz至10kHz

    产品特点和优势


    - 小型化设计: UHW系列提供多种尺寸选择,适应紧凑空间需求。
    - 高纹波电流能力: 能够承受大电流冲击,适用于频繁充放电的应用场景。
    - 长寿命: 在严苛的工作环境下依然保持稳定性能,确保长期可靠运行。
    - 符合RoHS标准: 环保设计,满足欧盟环保法规要求。
    - 良好的温度特性: 具有优异的温度稳定性,确保在宽温度范围内保持高效能。

    应用案例和使用建议


    - 应用案例: 常用于工业自动化控制设备、电动汽车电源管理系统、医疗电子设备等需要高可靠性、大电流应用的场合。
    - 使用建议: 由于其卓越的温控能力和较长的使用寿命,推荐应用于高温环境或频繁工作条件下的关键设备。对于特别严苛的应用场景,建议结合具体工况进行详细评估,并考虑采用更为严格的测试方法以确保最佳性能。

    兼容性和支持


    - 兼容性: UHW系列电容器与其他电子元件具有良好兼容性,可广泛应用于各种电路设计中。
    - 技术支持: 提供详尽的产品文档和技术支持,包括安装指南、使用手册等,以帮助客户快速熟悉并正确使用该产品。

    常见问题与解决方案


    - 问题1: 纹波电流过大会导致电容器损坏。
    - 解决方案: 选用适合当前负载电流的电容器型号,并保证良好散热条件。

    - 问题2: 工作温度过高导致性能下降。
    - 解决方案: 根据工作环境调整电容器的选型,必要时增加散热措施。

    总结和推荐


    UHW系列铝电解电容器凭借其小巧的体积、高纹波电流能力和卓越的温度稳定性,在众多应用场合中表现出色。无论是对可靠性要求高的工业应用还是追求紧凑设计的消费类产品,UHW系列都是理想的选择。鉴于其优良的性能表现和广泛的适用性,我们强烈推荐在您的项目中选用UHW系列电容器。

UHW2A471MHD参数

参数
电容值 470μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.43A@ 120Hz,2.86A@ 100 kHz
长*宽*高 12.5mm(长度)*42mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UHW2A471MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHW2A471MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHW2A471MHD UHW2A471MHD数据手册

UHW2A471MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4615 ¥ 29.2497
10+ $ 2.3805 ¥ 20.1152
50+ $ 1.837 ¥ 15.2404
400+ $ 1.3608 ¥ 11.4988
1200+ $ 1.26 ¥ 10.647
2800+ $ 1.1865 ¥ 10.0259
库存: 134
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.24
直接购买
加入购物车
