UCY2H470MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 500V ±20% 12000h@ 105°C 440mA@ 120Hz,880mA@ 100kHz 通孔安装 16mm*40mm*41.5mm
供应商型号: N-UCY2H470MHD
供应商: 云汉优选
标准整包数: 1

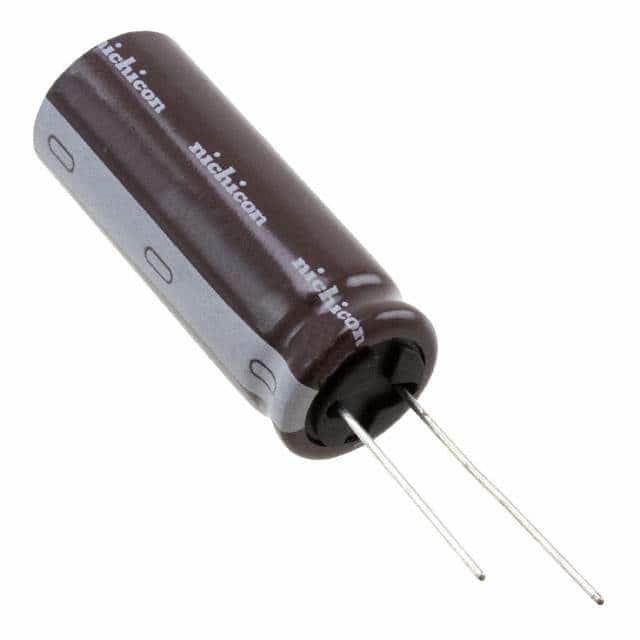

NICHICON 铝电解电容 UCY2H470MHD

UCY2H470MHD概述


    产品简介


    铝电解电容器 CAT.8100J UCY
    铝电解电容器是一种广泛应用于各种电子设备中的基本元件。CAT.8100J 系列的 UCY 型铝电解电容器以其高纹波电流能力和长寿命而著称,特别适用于电源和镇流器应用。这些电容器符合 RoHS 指令(2011/65/EU 和 (EU) 2015/863),并且 AEC-Q200 认证,确保了其在汽车和其他高可靠性要求领域的适用性。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 160V 至 500V |
    | 额定电容范围 | 6.8μF 至 680μF |
    | 电容容差 | ±20% |
    | 泄漏电流 | 应用额定电压 1 分钟后 ≤ 0.04CV + 100 μA |
    | 损耗角正切 (tan δ) | 120Hz 下,最大值为 0.20(200V 以上为 0.24) |
    | 低温度稳定性 | –40°C 至 +105°C |
    | 使用寿命 | 10000 至 12000 小时(+105°C) |
    | 尺寸代码 | 多种尺寸可选 |
    | 工作温度范围 | –40°C 至 +105°C |

    产品特点和优势


    - 高纹波电流能力:UCY 型电容器能够在高纹波电流环境下稳定工作,特别适合电源电路的应用。
    - 长寿命:经过 10000 至 12000 小时的寿命测试,在高温下表现出色。
    - 可靠性高:AEC-Q200 认证确保其在高可靠性和严苛环境下的稳定性能。
    - 环保合规:符合 RoHS 指令,确保无铅且环保。

    应用案例和使用建议


    应用案例:
    1. 电源电路:用于直流稳压电源的滤波和储能。
    2. 镇流器:应用于照明系统中的驱动和稳定。
    使用建议:
    - 散热管理:由于其高纹波电流能力,需要注意良好的散热设计,以避免过热。
    - 安装方向:建议垂直安装以改善散热效果。
    - 使用环境:考虑到其宽广的工作温度范围,可以适应多种恶劣环境条件。

    兼容性和支持


    - 兼容性:CAT.8100J UCY 系列电容器与其他标准电源组件具有良好的兼容性。
    - 支持服务:提供全面的技术支持和售后服务,包括安装指导和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 改善散热设计,增加散热片或风扇 |
    | 泄漏电流过大 | 检查电容器是否正确安装,或考虑更换新的电容器 |
    | 性能下降 | 更换旧电容器,确保在规定的使用环境中运行 |

    总结和推荐


    CAT.8100J UCY 系列铝电解电容器凭借其高纹波电流能力和长寿命的特点,非常适合电源和镇流器应用。其在高可靠性、环保方面的卓越表现使其成为市场上极具竞争力的产品。综上所述,强烈推荐使用 CAT.8100J UCY 系列电容器,特别是在需要高可靠性和优异性能的场合。

UCY2H470MHD参数

参数
电容值 47μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 440mA@ 120Hz,880mA@ 100kHz
长*宽*高 16mm*40mm*41.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2H470MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2H470MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2H470MHD UCY2H470MHD数据手册

UCY2H470MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.544 ¥ 21.624
150+ $ 2.369 ¥ 20.1365
500+ $ 2.2542 ¥ 19.1607
1200+ $ 2.1624 ¥ 18.3804
3700+ $ 2.0808 ¥ 17.6868
库存: 3877
起订量: 45 增量: 1
