UPW1J330MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 63V ±20% 2000h@ 105°C 250mA@ 100kHz,75mA@ 120Hz 通孔安装 6.3mm*11mm*11mm
供应商型号: 1733112
供应商: 欧时
标准整包数: 200

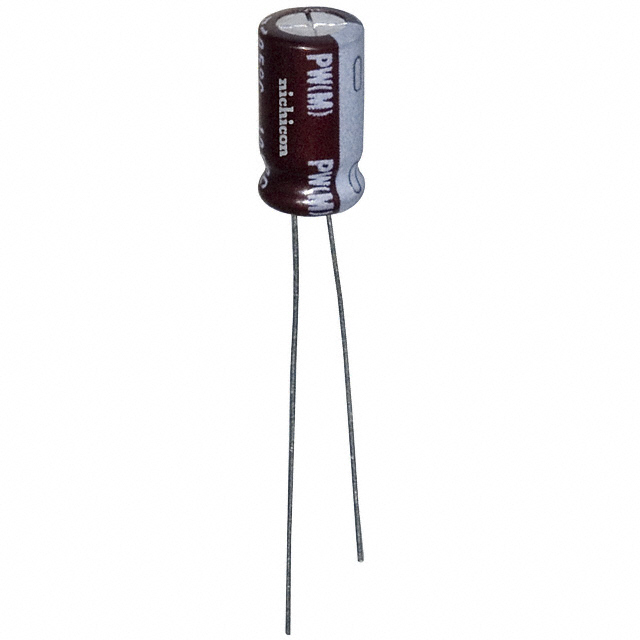

NICHICON 铝电解电容 UPW1J330MED

UPW1J330MED概述

    铝电解电容器(UPW系列)

    产品简介


    铝电解电容器(UPW系列)是一种高性能的电子元器件,主要用于开关电源、通讯设备及各种工业控制系统中。它们以其低阻抗、高可靠性和小型化的特点而著称,能够承受长时间的电压波动,保证系统的稳定运行。这些电容器广泛应用于计算机、通信设备、消费电子产品、汽车电子以及医疗设备等领域。

    技术参数


    - 额定电压范围:6.3V到450V
    - 额定容量范围:0.47μF到15000μF
    - 容差:±20%
    - 工作温度范围:-55°C到+105°C(对于6.3V到100V),-40°C到+105°C(对于160V到400V),-25°C到+105°C(对于450V)
    - 最大损耗角正切(tan δ)
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.09
    - 100V:0.08
    - 160V到250V:0.15
    - 315V到350V:0.20
    - 400V到450V:0.25

    产品特点和优势


    - 高可靠性:能够承受2000小时到8000小时的长寿命测试。
    - 低阻抗:比同类产品UPM具有更低的阻抗。
    - 小型化:比UPM系列更小的封装尺寸,适合紧凑设计需求。
    - 兼容性:符合RoHS指令(2011/65/EU,(EU)2015/863),并且AEC-Q200标准认证。

    应用案例和使用建议


    - 应用场景:在开关电源、稳压电源等应用中,用于滤波和平滑输出电压。
    - 使用建议:建议在使用前确认具体应用场景的电压、电流和温度要求,确保所选型号满足系统需求。特别是在高可靠性要求的应用中,选择经过长期耐久测试的型号。

    兼容性和支持


    - 兼容性:该系列电容器与其他大多数标准电路板设计兼容,可直接替换市面上大部分同类型产品。
    - 技术支持:如需进一步了解详细规格或有其他技术咨询,请联系厂商技术支持部门。

    常见问题与解决方案


    - Q1:如何判断电容器已损坏?
    - A1:若在使用过程中发现电容器周围异常发热或电容值明显降低,则可能存在损坏风险。建议进行专业检测或更换。
    - Q2:电容器工作时需要注意什么?
    - A2:避免长时间超负荷工作,并注意散热问题。保持适当的通风条件有助于延长使用寿命。
    - Q3:如何正确存储电容器?
    - A3:存放在干燥、阴凉处,避免阳光直射和湿度过高的环境。建议存放于原包装内,减少外部污染影响。

    总结和推荐


    综上所述,铝电解电容器(UPW系列)具备优良的性能表现和广泛应用潜力,适用于各种严苛的工作环境。它的小巧体积、高可靠性和良好兼容性使其成为众多领域的理想选择。建议在需要高效能、高可靠性的应用中优先考虑采用此系列电容器。

UPW1J330MED参数

参数
电容值 33μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 250mA@ 100kHz,75mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*11mm*11mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1J330MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1J330MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1J330MED UPW1J330MED数据手册

UPW1J330MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.1079 ¥ 0.9114
400+ $ 0.1052 ¥ 0.8886
800+ $ 0.1035 ¥ 0.8745
库存: 200
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 182.28
