UPJ1E121MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 25V ±20% 2000h@ 105°C 275mA@ 120Hz,405mA@ 10kHz 通孔安装 15mm*15mm*16mm
供应商型号: CSCS-UPJ1E121MED1TD
供应商: 海外现货
标准整包数: 1

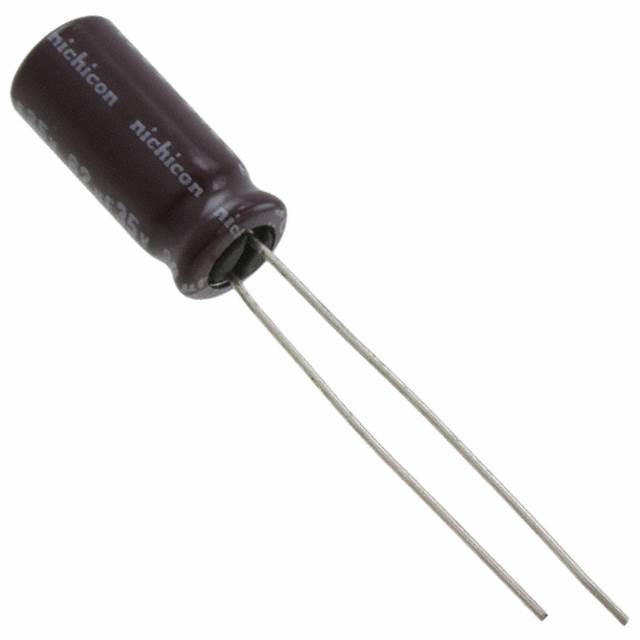

NICHICON 铝电解电容 UPJ1E121MED1TD

UPJ1E121MED1TD概述

    铝电解电容器——UPJ系列

    产品简介


    铝电解电容器是一种广泛应用于开关电源、消费电子及各种工业设备中的关键电子元器件。UPJ系列铝电解电容器以其低阻抗和高可靠性著称,能够承受长时间负载寿命,特别适用于需要高稳定性和可靠性的应用场景。其独特的设计使其成为开关电源的理想选择。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3 V 至 450 V |
    | 额定电容范围 | 1 µF 至 15000 µF |
    | 电容容差 | ±20%(在120 Hz、20 °C时) |
    | 泄漏电流 | 额定电压 ≤ 1000 µF:0.1 CV + 40 µA 或更小
    额定电压 > 1000 µF:0.04 CV + 100 µA 或更小 |
    | 损耗角正切(tan δ) | 6.3 V:0.22
    10 V:0.19
    16 V:0.16
    25 V:0.14
    35 V:0.12
    50 V:0.10
    63-100 V:0.08
    160-350 V:0.20
    400-450 V:0.25 |
    | 温度范围 | –55至+105°C(6.3至100V),–40至+105°C(160至400V),–25至+105°C(450V) |

    产品特点和优势


    - 低阻抗:低阻抗特性显著提升了开关电源的效率和稳定性。
    - 高可靠性:经过严格测试,能够在5000小时的负载寿命后仍保持性能。
    - 宽电压范围:涵盖6.3V至450V的广泛应用需求。
    - 宽温度范围:适应广泛的环境条件,确保在恶劣环境中也能正常工作。
    - RoHS合规:符合环保标准,适合各种应用。

    应用案例和使用建议


    UPJ系列电容器广泛应用于开关电源、LED驱动、光伏逆变器、工业控制等领域。例如,在一个典型的应用案例中,UPJ系列电容器被用于某公司的开关电源模块中,显著提高了系统的整体性能和可靠性。
    使用建议:
    1. 在选择电容器时,应根据具体应用需求选择合适的电容值和电压等级。
    2. 确保在高温环境下使用时留有足够的裕量,以避免过热损坏。
    3. 建议进行定期检查和维护,以确保长期稳定运行。

    兼容性和支持


    UPJ系列电容器可与其他标准电子元器件和设备兼容,便于集成到各种系统中。制造商提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排查服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器漏电严重 | 检查电容器的焊接点是否完好,是否有短路现象;确认环境湿度,必要时采取防潮措施。 |
    | 电容器发热明显 | 确认负载电流是否过大,检查散热条件是否良好;如有必要,降低负载或加强散热措施。 |
    | 电容器容量减少 | 检查电路是否存在电压波动过大的情况,必要时调整电路参数或更换电容器。 |

    总结和推荐


    综上所述,UPJ系列铝电解电容器凭借其出色的性能、可靠的品质以及广泛的应用范围,是市场上一款值得推荐的产品。无论是在高要求的开关电源还是其他工业应用中,它都能提供卓越的性能表现和稳定性。因此,强烈推荐使用UPJ系列电容器以提升系统的整体性能和可靠性。

UPJ1E121MED1TD参数

参数
电容值 120μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 275mA@ 120Hz,405mA@ 10kHz
长*宽*高 15mm*15mm*16mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UPJ1E121MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1E121MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1E121MED1TD UPJ1E121MED1TD数据手册

UPJ1E121MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
