首页  >  产品百科  >  UBC1H470MNS1GS

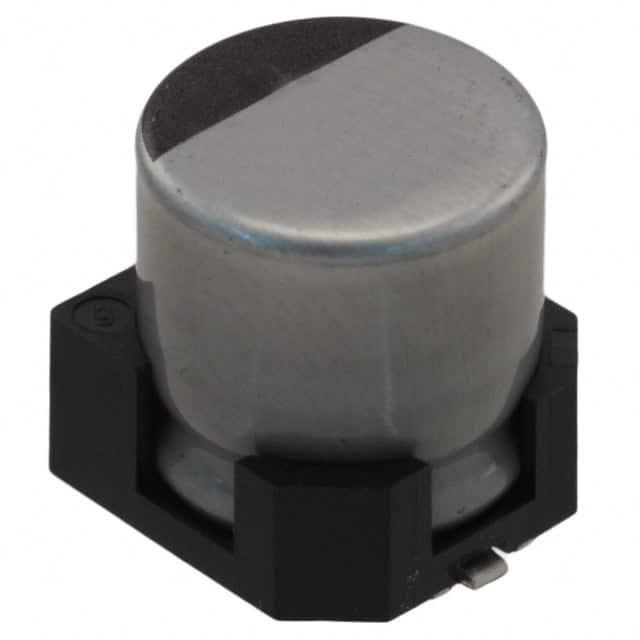

UBC1H470MNS1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 50V ±20% 1000h@ 150°C 100mA@ 100kHz,67mA@ 120Hz 贴片安装 10.3mm*10.3mm*11.5mm
供应商型号: 647-UBC1H470MNS1GS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UBC1H470MNS1GS

UBC1H470MNS1GS概述

    铝电解电容器:UBC贴片型高温度范围振动电阻型号

    产品简介


    铝电解电容器是电子电路中广泛应用的一种被动组件,主要用于储能、滤波、信号耦合等场合。UBC系列贴片型铝电解电容器具备高可靠性、耐高温和抗震性,特别适用于汽车电子和工业控制等领域。

    技术参数


    以下是UBC贴片型铝电解电容器的技术参数摘要:
    - 工作温度范围:-55°C 至 +150°C(φ12.5至φ18),-40°C 至 +150°C(φ8至φ10)
    - 额定电压范围:10V 至 50V
    - 额定电容范围:33µF 至 3300µF
    - 电容容差:±20%(120Hz,20°C)
    - 泄漏电流:不大于0.03CV 或 4µA(较高者),在20°C下施加额定电压1分钟后
    - 损耗角正切(tan δ):最高0.26(120Hz,20°C)
    - 额定负载寿命:1000小时(+150°C)

    产品特点和优势


    UBC贴片型铝电解电容器具有以下特点和优势:
    - 高可靠性:能够在1000小时内承受+150°C的负载寿命测试,适合汽车电子中频繁振动的应用。
    - 环境适应性强:可在极端温度环境下稳定工作,适用于工业控制系统。
    - 符合环保标准:通过RoHS指令(2011/65/EU)和AEC-Q200认证,确保产品环保合规。

    应用案例和使用建议


    UBC贴片型铝电解电容器广泛应用于汽车电子系统,如发动机控制单元、安全气囊控制器和车身电子系统。在工业控制领域,它们也常用于电源管理和信号处理。
    使用建议:
    - 在选择电容器时,考虑具体的工作环境和所需的额定电压及电容值。
    - 为提高稳定性,在极端低温条件下工作时,可适当调整电路设计以降低损耗。

    兼容性和支持


    UBC贴片型铝电解电容器与多种标准接口和电气规范兼容,便于集成到现有系统中。制造商提供详细的技术文档和支持,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题:电容器在高温环境下泄漏电流增加
    - 解决方案:检查电路设计是否合理,必要时调整散热设计以降低内部温度。
    - 问题:电容器出现容量衰减
    - 解决方案:定期检查并更换老化电容器,避免长时间在高温环境下工作。
    - 问题:电容器在极端低温条件下工作不稳定
    - 解决方案:根据实际需求选择合适型号的产品,并考虑增加额外的稳压电路以确保稳定性。

    总结和推荐


    UBC贴片型铝电解电容器凭借其高可靠性、耐高温和抗震性,非常适合在汽车电子和工业控制系统中使用。其卓越的性能和广泛的适用性使其成为市场上的有力竞争者。我们强烈推荐此款电容器用于对稳定性要求较高的应用场景。

UBC1H470MNS1GS参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 150°C
纹波电流 100mA@ 100kHz,67mA@ 120Hz
长*宽*高 10.3mm*10.3mm*11.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UBC1H470MNS1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBC1H470MNS1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBC1H470MNS1GS UBC1H470MNS1GS数据手册

UBC1H470MNS1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.932 ¥ 16.3254
10+ $ 1.2995 ¥ 10.9808
50+ $ 0.9757 ¥ 8.2447
100+ $ 0.8921 ¥ 7.5382
500+ $ 0.7279 ¥ 6.1509
1000+ $ 0.6545 ¥ 5.5304
2000+ $ 0.6102 ¥ 5.1562
5000+ $ 0.5765 ¥ 4.871
10000+ $ 0.5712 ¥ 4.8266
库存: 31
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.32
直接购买
加入购物车
