UCY2D181MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 180μF 200V ±20% 12000h@ 105°C 1.035A@ 120Hz,2.07A@ 100 kHz 通孔安装 16mm*25mm*26.5mm
供应商型号: TS-UCY2D181MHD6TN
供应商: 海外现货
标准整包数: 250

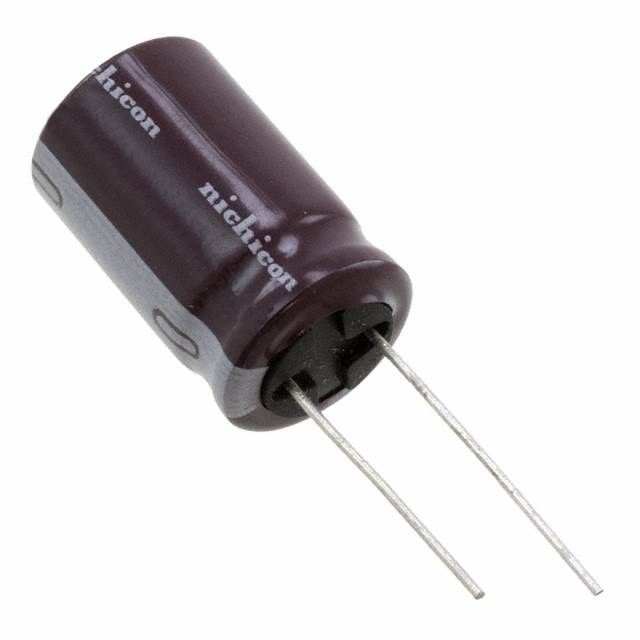

NICHICON 铝电解电容 UCY2D181MHD6TN

UCY2D181MHD6TN概述

    ALUMINUM ELECTROLYTIC CAPACITORS - UCY 系列

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS (简称“铝电解电容器”) 是一种广泛应用于电源供应和整流装置中的关键组件。UCY 系列电容器以其紧凑尺寸、高纹波电流能力和高可靠性著称,适合各种功率应用场合。这些电容器通过 AEC-Q200 认证,符合RoHS 指令(2011/65/EU 和 EU 2015/863),确保了其在环保及安全方面的卓越表现。

    2. 技术参数


    - 电容范围:6.8 µF 至 680 µF
    - 额定电压:160 VDC 至 500 VDC
    - 温度范围:-40°C 至 +105°C (160-500V),-25°C 至 +105°C (420-500V)
    - 电容容差:±20%
    - 漏电流:在 20°C 下,施加额定电压后 1 分钟,漏电流不超过 0.04CV+100 µA
    - 损耗角正切值 (tan δ):最大值为 0.24(在 120 Hz 下)
    - 寿命:负载寿命可达 10000 至 12000 小时(在 +105°C 下)

    3. 产品特点和优势


    - 高纹波电流能力:UCY 系列电容器设计用于处理高纹波电流,使其在电源转换过程中表现卓越。
    - 长寿命:经过测试,UCY 系列可承受超过 10000 小时的负载寿命。
    - 可靠性高:严格的质量控制标准确保了其在恶劣环境下的稳定性能。
    - 环保合规:符合 RoHS 和 AEC-Q200 标准,便于在全球范围内推广使用。

    4. 应用案例和使用建议


    - 应用案例:UCY 系列电容器常用于电源供应电路、球阀系统和其他需要高可靠性的应用场合。
    - 使用建议:
    - 确保电容器的工作温度不超过额定温度范围,避免过热损坏。
    - 使用过程中应定期检查电容器的纹波电流,以防止因过载导致的损坏。
    - 遵循手册中的接线图和布局指南,以确保最佳电气性能和安全性。

    5. 兼容性和支持


    - 兼容性:UCY 系列电容器具有广泛的兼容性,可以与多种电路板和系统集成。详情请参阅制造商的产品文档。
    - 支持和服务:制造商提供全面的技术支持和售后维护服务,如有需要,可通过官方渠道联系。

    6. 常见问题与解决方案


    - 问题1:电容器出现漏电流超标。
    - 解决办法:检查电容器的安装环境是否过于潮湿,或检查是否有外部短路现象。
    - 问题2:电容器容量降低。
    - 解决办法:确认电容器是否已达到其使用寿命,或者是否长期处于高温环境中。更换为新的电容器或调整电路参数以提高电容器的寿命。


    7. 总结和推荐


    UCY 系列电容器以其高纹波电流能力、长寿命和卓越的可靠性,在电源供应和整流电路中表现出色。其广泛的兼容性、完善的售后服务和严格的制造标准,使其成为业界的首选。我们强烈推荐在需要高性能、高可靠性的电源电路中使用 UCY 系列电容器。

UCY2D181MHD6TN参数

参数
电容值 180μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.035A@ 120Hz,2.07A@ 100 kHz
长*宽*高 16mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCY2D181MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2D181MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2D181MHD6TN UCY2D181MHD6TN数据手册

UCY2D181MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.4518 ¥ 12.3403
500+ $ 1.2519 ¥ 10.6412
750+ $ 1.197 ¥ 10.1745
1250+ $ 1.1286 ¥ 9.5931
1750+ $ 1.1058 ¥ 9.3993
2500+ $ 1.083 ¥ 9.2055
6250+ $ 1.0374 ¥ 8.8179
库存: 500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 3085.07
直接购买
加入购物车
