首页  >  产品百科  >  UCS2C331MHD

UCS2C331MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 160V ±20% 10mΩ 10000h@ 105°C 1.565A@ 120Hz,3.13A@ 100 kHz 通孔安装 18mm*31.5mm*33mm
供应商型号: UA-UCS2C331MHD
供应商: 海外现货
标准整包数: 50

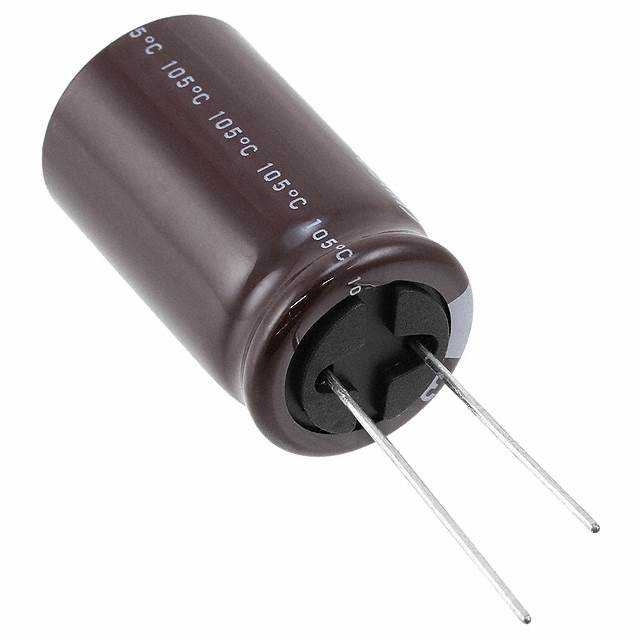

NICHICON 铝电解电容 UCS2C331MHD

UCS2C331MHD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电源供应和镇流器的电子元器件。这种电容器以其高纹波电流承受能力和长寿命著称,能够在高温环境下稳定运行。其特别适用于需要高可靠性的电力转换系统中,例如开关电源、电机驱动和照明设备等。

    技术参数


    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:160V 至 450V
    - 额定电容范围:6.8µF 至 330µF
    - 电容容差:±20%
    - 泄漏电流:1 分钟内不超过 0.04CV+100µA
    - 损耗角正切(tan δ):最大 0.24
    - 低温度稳定性:在 Z-25°C / Z+20°C 和 Z-40°C / Z+20°C 条件下,阻抗比最大为 3 或 6
    - 耐久性:负载寿命高达 8000 至 10000 小时(+105°C)
    - 储存寿命:在无负载条件下,在 105°C 存储 1000 小时后,需进行电压处理
    - 标记:白色字符印在深棕色套筒上

    产品特点和优势


    铝电解电容器的主要特点是其高纹波电流承受能力(可达 10000 小时),能够在高温环境中稳定运行。这些特性使得它们成为工业级和商用级电子设备的理想选择。此外,它们符合 RoHS 指令(2011/65/EU 和 (EU)2015/863),确保环保合规性。

    应用案例和使用建议


    这种电容器广泛应用于各种电源模块、LED 驱动器和照明系统中。建议在设计电路时,确保铝电解电容器的工作电压和电流不会超过其额定值,以避免过热和失效。对于高可靠性要求的应用,建议选择具有更高额定电压和更低容差的产品。

    兼容性和支持


    这些电容器支持无铅焊锡丝和无铅 PET 套筒,因此在组装过程中不需要特殊处理。制造商提供了详细的技术文档和支持服务,以便用户在使用过程中获得帮助。如果您有任何疑问或需要进一步的帮助,可以联系制造商获取技术支持。

    常见问题与解决方案


    1. 泄漏电流过高
    - 原因:电容器内部干涸或老化
    - 解决方法:更换新的电容器
    2. 纹波电流过大
    - 原因:过载或散热不良
    - 解决方法:增加散热措施,减少纹波电流
    3. 电容器容量变化
    - 原因:长时间高温存储
    - 解决方法:更换新电容器,并注意保持工作环境温度

    总结和推荐


    综上所述,铝电解电容器凭借其高纹波电流承受能力和长寿命,在多种工业和商业应用中表现出色。尽管价格较高,但其在可靠性和长期使用中的表现使其成为值得投资的选择。如果您需要一个高效、可靠的电容器来满足您的需求,这款产品是一个理想的选择。

UCS2C331MHD参数

参数
电容值 330μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 10mΩ
工作寿命 10000h@ 105°C
纹波电流 1.565A@ 120Hz,3.13A@ 100 kHz
长*宽*高 18mm*31.5mm*33mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UCS2C331MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2C331MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2C331MHD UCS2C331MHD数据手册

UCS2C331MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 1.6125 ¥ 13.5128
400+ $ 1.475 ¥ 12.3605
7200+ $ 1.1888 ¥ 9.9617
库存: 3592
起订量: 300 增量: 50
交货地:
最小起订量为:300
合计: ¥ 4053.84
