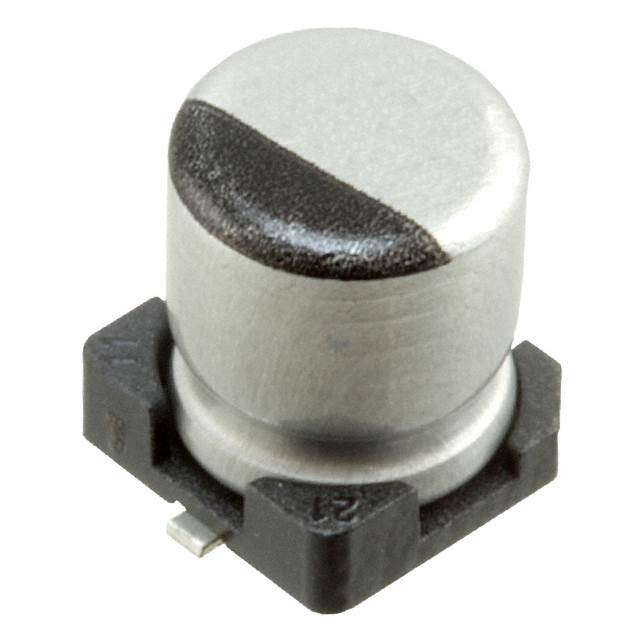

UCD1C270MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 27μF 16V ±20% 2000h@ 105°C 160mA@ 100kHz,80mA@ 120Hz 贴片安装 5.3mm*5.3mm*6.1mm
供应商型号: CSJ-ST48612609
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UCD1C270MCL1GS

UCD1C270MCL1GS概述

    铝电解电容器 A247 CD

    产品简介


    铝电解电容器是一种广泛应用于电源滤波、旁路、耦合等电路中的电子元器件。本产品采用芯片类型设计,具有低阻抗特性,能够在高达105°C的工作温度下稳定运行。其主要特点是专为高密度PC板表面安装设计,并且能够与自动贴片机配套使用。此外,本产品符合RoHS标准,符合环保要求。

    技术参数


    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1µF 至 3300µF
    - 容差:±20%(120Hz,20°C)
    - 漏电流:在额定电压下应用2分钟后,漏电流不超过0.01CV或3μA,以较大者为准
    - 耐久性:在105°C下储存无负载1000小时后,通过JIS C 5101-4第4.1条规定的电压处理后,仍能保持规定的耐久特性值
    - 耐焊接热:将电容器置于250°C的热板上保持30秒,取出并恢复到20°C时,仍能满足规定特性要求
    - 阻抗比:不同额定电压下的阻抗比在105°C下测试

    产品特点和优势


    - 低阻抗:特别适合高频应用,有效降低电路中的阻抗,提高整体效率。
    - 高稳定性:能够在极端温度条件下保持稳定的性能。
    - 兼容性强:适用于多种封装和自动化生产线,便于集成和大规模生产。
    - 环保:符合RoHS标准,无有害物质,符合国际环保要求。

    应用案例和使用建议


    - 开关电源:铝电解电容器用于电源滤波,可以有效降低输出纹波,提高电源稳定性。
    - 音响系统:耦合电容器在音频信号处理中起重要作用,可以确保信号的纯净度和稳定性。
    - 汽车电子:用于汽车电子系统的稳压和滤波,确保在恶劣环境下也能正常工作。
    使用建议:
    - 在高温环境中使用时,应注意散热设计,避免过热导致性能下降。
    - 自动贴片过程中应严格按照制造商推荐的贴装尺寸进行操作,确保焊接质量和可靠性。

    兼容性和支持


    - 兼容性:本产品可与其他品牌或型号的同类电子元器件配合使用,实现系统兼容性。
    - 支持服务:厂家提供详尽的技术支持和售后保障,包括但不限于产品咨询、故障排查、技术支持等。

    常见问题与解决方案


    1. 问:如何确保电容器在长时间工作后的稳定性?
    答:可以通过增加冗余容量和定期检查电容器的阻抗和漏电流来保证其稳定性。
    2. 问:电容器出现漏电流过大的情况怎么解决?
    答:首先确认是否存在外部干扰或温度过高;其次检查焊接质量,确保没有虚焊或短路现象。
    3. 问:电容器在高频率应用中表现不佳怎么办?
    答:选择更高频率特性的电容器型号,如高Q值电容器,或者采用多电容器并联方式以提高频率响应。

    总结和推荐


    铝电解电容器 A247 CD凭借其低阻抗、高稳定性和环保特性,在各种应用场合中表现出色。特别适合需要高性能和高可靠性的电子产品。结合其易于集成和自动化生产的优点,强烈推荐给需要在严苛环境中工作的设计工程师和制造商使用。

UCD1C270MCL1GS参数

参数
电容值 27μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 160mA@ 100kHz,80mA@ 120Hz
长*宽*高 5.3mm*5.3mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCD1C270MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCD1C270MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCD1C270MCL1GS UCD1C270MCL1GS数据手册

UCD1C270MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
