首页  >  产品百科  >  UWD1C680MCL1GS

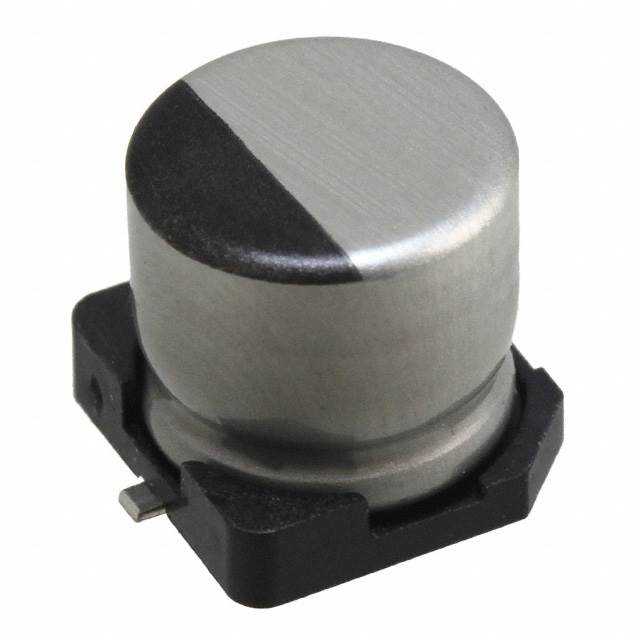

UWD1C680MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 16V ±20% 2000h@ 105°C 115mA@ 120Hz,230mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*5.8mm
供应商型号: F-UWD1C680MCL1GS
供应商: 海外现货
标准整包数: 1000

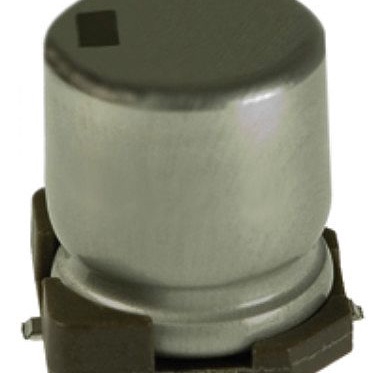

NICHICON 铝电解电容 UWD1C680MCL1GS

UWD1C680MCL1GS概述

    电子元器件技术手册

    产品简介


    本手册描述的是WD系列铝电解电容器,这是一种适用于表面安装且具有低阻抗特性的电容器。WD系列电容器以其高温度焊接能力和在高温(260°C)回流焊下的优越性能而著称。它们主要应用于高密度电路板,并且特别适合自动装配机的输送带包装。此外,这些电容器符合RoHS指令(2011/65/EU),确保了无铅环保标准。

    技术参数


    WD系列电容器的技术规格如下:
    | 参数 | 值 |

    | 额定电压范围 | 6.3 V 至 50 V |
    | 额定电容范围 | 1 μF 至 1500 μF |
    | 容差 | ±20% |
    | 最大损耗角正切 (tan δ) | 额定电压 (V) 时的值不同,详见下表 |
    | 泄漏电流 | 应用额定电压2分钟后不超过0.01CV或3μA,取较大者 |
    | 耐温范围 | -55°C 至 +105°C |

    产品特点和优势


    WD系列铝电解电容器的主要优势包括:
    - 低阻抗特性:适用于高频电路设计。
    - 高温焊接能力:可以在高达260°C的温度下进行回流焊接,确保焊接可靠性。
    - 高密度PCB适配:适用于自动化生产线,减少人工成本。
    - 环保材料:符合RoHS标准,环保无害。

    应用案例和使用建议


    WD系列电容器广泛应用于汽车电子、工业控制、通信设备等领域。例如,在汽车电子中,它常用于发动机控制系统中电源滤波。在使用这类电容器时,应注意:
    - 工作温度:确保电容器在规定的温度范围内工作。
    - 连接方式:建议使用推荐的土地尺寸和回流焊接条件,以确保良好的电气连接。

    兼容性和支持


    WD系列电容器设计为与高密度电路板兼容,同时可以与自动装配机配套使用。制造商提供详细的安装指南和技术支持,确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    1. 问题:电容器在高温环境下失效。
    - 解决方案:检查安装条件,确保符合制造商推荐的温度范围。
    2. 问题:焊接后电容器出现裂纹。
    - 解决方案:严格按照推荐的焊接条件进行操作,避免过高的焊接温度。

    总结和推荐


    综上所述,WD系列铝电解电容器是一款性能优异、适用范围广的产品,适用于多种高要求的应用场景。凭借其独特的低阻抗、高温焊接能力及环保特性,这款电容器在高密度电路板应用中表现出色。因此,我们强烈推荐使用这款电容器。

UWD1C680MCL1GS参数

参数
电容值 68μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 115mA@ 120Hz,230mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*5.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UWD1C680MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWD1C680MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWD1C680MCL1GS UWD1C680MCL1GS数据手册

UWD1C680MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0721 ¥ 0.6109
2000+ $ 0.0715 ¥ 0.6055
3000+ $ 0.0708 ¥ 0.6
库存: 35000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 610.9
直接购买
加入购物车
