UHW1E562MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 5.6mF 25V ±20% 10000h@ 105°C 3.36A@ 120Hz,4.2A@ 100 kHz 通孔安装 16mm*35.5mm*37.5mm
供应商型号: 647-UHW1E562MHD
供应商: Mouser
标准整包数: 1

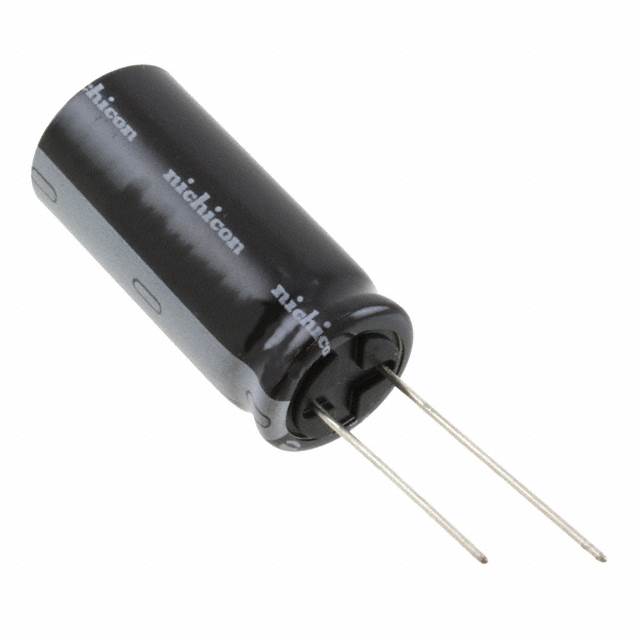

NICHICON 铝电解电容 UHW1E562MHD

UHW1E562MHD概述

    铝电解电容器——UHW系列

    产品简介


    铝电解电容器是一种广泛应用于电力供应系统、通讯设备、工业控制设备及家用电器中的关键组件。本文所介绍的是ALUMINUM ELECTROLYTIC CAPACITORS UHW系列的产品,这些电容器具有体积小、高频低阻抗和高纹波电流能力的特点,适用于各种严苛的工作环境。

    技术参数


    - 标称电压范围: 6.3V至100V
    - 额定电容范围: 8.2μF至15000μF
    - 温度范围: -40°C至+105°C
    - 漏电流: 在20°C下施加额定电压两分钟后,漏电流不超过0.01CV(μA)
    - 损耗角正切值(tan δ): 视具体型号而定
    - 耐久性: 符合Z-25°C/Z+20°C标准
    - 频率系数: 依据频率变化而变化,最大可达1.00
    - 符合RoHS指令: 2011/65/EU 和 (EU)2015/863

    产品特点和优势


    UHW系列铝电解电容器以其小型化、高纹波电流能力和高可靠性著称。它们的低阻抗特性使得它们在高频应用中表现出色。此外,这类电容器对温度变化有很好的适应性,能够在广泛的温度范围内保持稳定的性能。

    应用案例和使用建议


    - 应用案例: 电源滤波、交流线路平滑、直流线路过滤等。
    - 使用建议:
    - 确保安装位置的散热条件良好,以延长使用寿命。
    - 使用时需注意防止过压和过流,避免因操作不当导致电容器损坏。
    - 对于高湿度环境,可考虑使用防潮措施或选择具备更高防护等级的产品。

    兼容性和支持


    UHW系列铝电解电容器设计用于与其他标准电子元器件和设备兼容。制造商提供详尽的技术支持,包括但不限于技术咨询、故障排除和保修服务。若需进一步了解或技术支持,请联系制造商获取详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器表面温升过高 | 检查安装位置是否通风良好;确保负载电流不超过额定值。 |
    | 电容器寿命短 | 检查工作环境是否超出电容器的工作温度范围;确认是否有过压情况发生。 |

    总结和推荐


    综上所述,ALUMINUM ELECTROLYTIC CAPACITORS UHW系列铝电解电容器凭借其独特的功能和优势,在多种应用场合中表现出色。鉴于其良好的性能、可靠性和广泛的应用领域,强烈推荐在您的项目中选用该系列产品。

UHW1E562MHD参数

参数
电容值 5.6mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 3.36A@ 120Hz,4.2A@ 100 kHz
长*宽*高 16mm*35.5mm*37.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHW1E562MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHW1E562MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHW1E562MHD UHW1E562MHD数据手册

UHW1E562MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7725 ¥ 40.3276
10+ $ 3.08 ¥ 26.026
50+ $ 2.7324 ¥ 23.0888
100+ $ 2.3544 ¥ 19.8947
600+ $ 1.8576 ¥ 15.6967
1200+ $ 1.701 ¥ 14.3735
2700+ $ 1.596 ¥ 13.4862
5100+ $ 1.533 ¥ 12.9539
库存: 287
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.32
