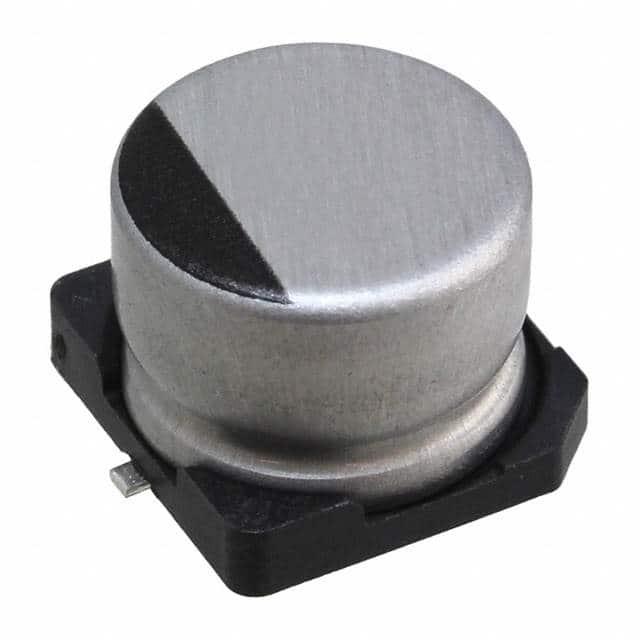

UWF1A101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 10V ±20% 1000h@ 105°C 150mA@ 100kHz,75mA@ 120Hz 贴片安装 8.3mm*8.3mm*6.5mm
供应商型号: N-UWF1A101MCL1GS
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UWF1A101MCL1GS

UWF1A101MCL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    本手册介绍了铝电解电容器(Aluminum Electrolytic Capacitors)的基本情况。这类电容器主要应用于直流电路中的储能和滤波,广泛用于电源设备、音频设备、通信设备以及工业控制系统等领域。

    2. 技术参数


    以下是根据技术手册提取的关键技术参数:
    | 参数 | 值 |

    | 额定电压范围 | 6.3V 至 35V |
    | 额定容量范围 | 1μF 至 220μF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | 不超过 0.01CV 或 3μA 中的最大值 |
    | 损耗角正切(tan δ)| 6.3V: 0.22
    10V: 0.19
    16V: 0.16
    25V: 0.14
    35V: 0.12 |
    | 工作温度范围 | -55°C 至 +105°C |
    | 端子标识 | 正极标识为黑色印刷 |

    3. 产品特点和优势


    - 高温稳定性:温度范围可达 +105°C,适合在高温环境中使用。
    - 低阻抗设计:特别适用于表面贴装(SMT)的高密度 PCB 板。
    - 自动装配兼容性:适用于带载带的自动装配机。
    - 环保合规性:符合 RoHS 指令。

    4. 应用案例和使用建议


    这些电容器广泛应用于电源模块、汽车电子、工业自动化设备等领域。建议在选择具体型号时考虑应用环境的温度范围和额定电压。例如,在需要较高温度稳定性的应用中,可以选择高温系列的电容器。

    5. 兼容性和支持


    这些电容器设计用于自动装配过程,具有良好的兼容性。供应商提供详细的卷带规格和技术支持文档,确保产品在生产和组装过程中的可靠性。

    6. 常见问题与解决方案


    - 问题1:电容器出现泄漏电流过大。
    - 解决方案:检查电容器的工作环境温度,确认是否超出额定温度范围。若环境温度正常,需检查焊接工艺及连接线路是否存在问题。
    - 问题2:电容器容量变化过大。
    - 解决方案:检查工作频率和温度条件是否在规格范围内。如发现问题,更换符合要求的电容器。

    7. 总结和推荐


    总体来说,这款铝电解电容器具有出色的高温稳定性和低阻抗特性,适合多种高要求的应用环境。强烈推荐用于对电容器性能有严格要求的工业和消费电子产品中。

UWF1A101MCL1GS参数

参数
电容值 100μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 150mA@ 100kHz,75mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*6.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UWF1A101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWF1A101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWF1A101MCL1GS UWF1A101MCL1GS数据手册

UWF1A101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ $ 0.1717 ¥ 1.4596
库存: 1450
起订量: 650 增量: 1
交货地:
最小起订量为:650
合计: ¥ 948.74
直接购买
加入购物车
