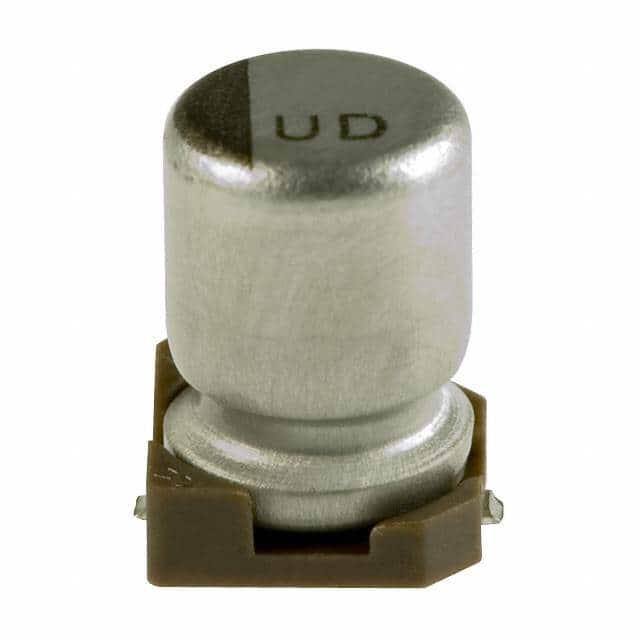

UUD1E100MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 25V ±20% 2000h@ 105°C 40mA@ 120Hz 5101-4 贴片安装 4.3mm*4.3mm*5.8mm
供应商型号: UA-UUD1E100MCL1GS
供应商: 海外现货
标准整包数: 2000
NICHICON 铝电解电容 UUD1E100MCL1GS

UUD1E100MCL1GS概述

    铝电解电容器 —— ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J

    产品简介


    铝电解电容器是一种常见的被动电子元件,广泛应用于电源滤波、旁路电路、耦合和去耦等领域。其独特的低阻抗特性使得它们在高频应用中尤为适用。本手册详细介绍了型号为CAT.8100J的铝电解电容器,属于UUD系列,专为表面安装设计,适用于高密度PCB板及自动贴片机上的载带输送。

    技术参数


    - 温度范围: -55°C至+105°C
    - 额定电压范围: 6.3V至50V
    - 额定电容范围: 1μF至1500μF
    - 电容容差: ±20%(120Hz,20°C)
    - 泄漏电流: 2分钟内施加额定电压后的泄漏电流不大于0.01CV或3μA(以较大者为准)
    - 损耗角正切(tan δ):
    - 50V: 0.12 (0.14)
    - 35V: 0.12 (0.14)
    - 25V: 0.14 (0.16)
    - 16V: 0.16 (0.20)
    - 10V: 0.20 (0.24)
    - 6.3V: 0.26 (0.28)
    - 稳定性:
    - 在低温下:初始电容值变化不超过±30%
    - 端子耐久性测试后:电容变化不超过±10%

    产品特点和优势


    - 低阻抗: 特别适合高频应用,能够有效降低电压纹波。
    - 宽温范围: 能够适应极端温度条件,确保在不同环境下的稳定运行。
    - 小尺寸: 设计紧凑,适合空间受限的应用场景。
    - RoHS和AEC-Q200合规: 符合环保标准及汽车级可靠性要求。
    - 兼容性: 兼容多种焊接工艺,便于集成到现有的生产线上。

    应用案例和使用建议


    - 电源管理: 高频开关电源中的输出滤波。
    - 通信设备: 移动通信基站和路由器中的耦合和旁路应用。
    - 汽车电子: 电源管理模块中的去耦应用。
    使用建议:
    - 温度管理: 尽量避免长时间暴露在高温环境中,以防止性能退化。
    - 正确安装: 严格按照推荐的土地尺寸和焊接规范进行安装,以确保良好的电气连接和散热效果。

    兼容性和支持


    - 兼容性: 与标准表面贴装生产线兼容,易于集成到现有生产流程中。
    - 厂商支持: 提供详尽的技术文档和应用指南,以及专业的技术支持服务。

    常见问题与解决方案


    - Q: 长期储存后电容性能下降怎么办?
    - A: 参考技术手册中的存储和恢复测试方法,进行必要的预处理。
    - Q: 泄漏电流超标怎么办?
    - A: 检查电路设计是否合理,确认电源电压是否在额定范围内。必要时可以咨询厂家技术支持。
    - Q: 额定电压选择不当导致电容损坏怎么办?
    - A: 仔细阅读产品手册中的电压范围说明,确保选择合适的额定电压。

    总结和推荐


    综上所述,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J具备广泛的适用性和优秀的性能,特别适合对电容稳定性要求较高的应用场合。其低阻抗特性、宽温度范围和良好的可靠性使其在市场上具有较强的竞争力。强烈推荐在需要高效滤波和可靠性能的电子系统中选用该产品。

UUD1E100MCL1GS参数

参数
电容值 10μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 40mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 4.3mm*4.3mm*5.8mm
通用封装 5101-4
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUD1E100MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1E100MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1E100MCL1GS UUD1E100MCL1GS数据手册

UUD1E100MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1175 ¥ 0.9847
4000+ $ 0.1108 ¥ 0.9281
6000+ $ 0.1011 ¥ 0.8474
120000+ $ 0.0816 ¥ 0.684
库存: 12000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1969.4
