首页  >  产品百科  >  UCY2D181MHD

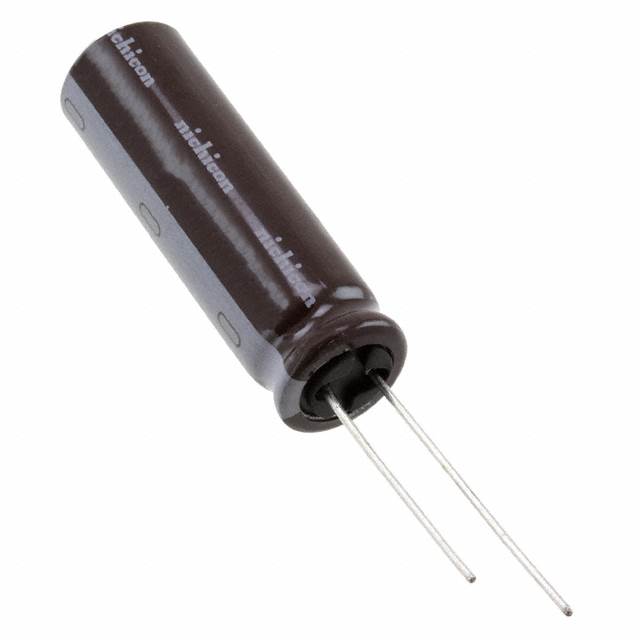

UCY2D181MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 180μF 200V ±20% 12000h@ 105°C 1.09A@ 120Hz,2.18A@ 100 kHz 插件 通孔安装 12.5mm*40mm*41.5mm
供应商型号: AV-A-NCHUCY2D181MHD
供应商: Avnet
标准整包数: 400
NICHICON 铝电解电容 UCY2D181MHD

UCY2D181MHD概述

    # 铝电解电容器 UCY 系列产品技术手册

    产品简介


    UCY 系列铝电解电容器是一种高可靠性、高性能的小型化产品,专为需要大容量、高纹波电流的应用而设计。其核心特性包括长期使用寿命(负载寿命可达10,000到12,000小时,在+105℃条件下),适合于电源和镇流器应用。该产品符合RoHS指令(2011/65/EU, (EU) 2015/863),并符合AEC-Q200标准。UCY 系列产品凭借其卓越的性能表现,在电力电子、工业控制、汽车电子等领域具有广泛的应用前景。

    技术参数


    以下为 UCY 系列产品的关键技术参数:
    | 参数名称 | 规格范围 |

    | 温度范围 | –40°C 至 +105°C |
    | 额定电压范围 | 160V 至 500V |
    | 额定电容范围 | 6.8μF 至 680μF |
    | 容量公差 | ±20% |
    | 泄漏电流 | ≤0.04CV + 100 µA |
    | 损耗角正切 (tanδ) | ≤0.20 @ 120Hz, 20°C |
    | 低温稳定性 | 在-25°C 至 +20°C范围内 |
    | 负载寿命 | 10,000 至 12,000 小时 |
    | 储存寿命 | ≥2年 |
    尺寸规格
    | 序号 | 尺寸配置(mm) |

    | 1 | φD=10mm, L=15mm |
    | 2 | φD=12.5mm, L=20mm |
    | 3 | φD=12.5mm, L=25mm |
    | 4 | φD=12.5mm, L=31.5mm |
    | 5 | φD=16mm, L=20mm |
    | 6 | φD=16mm, L=25mm |

    产品特点和优势


    UCY 系列铝电解电容器具备以下显著特点和优势:
    1. 高可靠性:通过严格的质量控制流程,确保长期稳定运行。
    2. 高纹波电流能力:适用于要求高频操作的电路。
    3. 长寿命设计:得益于先进的材料和技术,延长了使用寿命。
    4. 环保合规:完全符合RoHS指令及相关国际环保法规。
    5. 行业认证:满足AEC-Q200标准,适合汽车行业应用。

    应用案例和使用建议


    UCY 系列电容器广泛应用于以下领域:
    - 电源管理:用于整流滤波、稳压输出等场合。
    - 照明系统:特别适合于荧光灯、LED驱动等需要大电流支持的应用。
    - 工业控制:如变频器、伺服电机等需要高性能电容支持的设备。
    使用建议:
    - 在高频率环境中工作时,需注意散热措施以避免过热损坏。
    - 对于极端温度条件下的应用,建议选用更高耐温等级的产品。

    兼容性和支持


    UCY 系列产品与多种主流电子平台高度兼容,可轻松集成到现有系统中。制造商提供全面的技术支持服务,包括产品选型指导、样品测试及售后维修保障。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    1. 问:如何判断电容器是否损坏?
    答:可通过测量其电容值或检查外观是否有物理损伤来判断。
    2. 问:电容器发热严重怎么办?
    答:检查负载是否超出额定值;如果正常,则考虑增加外部散热装置。
    3. 问:长时间存储后发现电容器性能下降?
    答:按照说明书中的方法进行活化处理即可恢复性能。

    总结和推荐


    总体而言,UCY 系列铝电解电容器以其优良的品质和广泛的应用场景成为市场上极具竞争力的产品之一。它不仅能够满足严苛的工作环境需求,还能有效提升系统的整体效率和安全性。因此,强烈推荐给需要高性能电容器的专业用户选择使用。

UCY2D181MHD参数

参数
电容值 180μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.09A@ 120Hz,2.18A@ 100 kHz
工作寿命 12000h@ 105°C
长*宽*高 12.5mm*40mm*41.5mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

UCY2D181MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2D181MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2D181MHD UCY2D181MHD数据手册

UCY2D181MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1600+ $ 0.9861 ¥ 8.7271
4800+ $ 0.9773 ¥ 8.6492
库存: 3200
起订量: 1600 增量: 400
交货地:
最小起订量为:1600
合计: ¥ 13963.36
直接购买
加入购物车
