UBW1J331MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 63V ±20% 3000h@ 135°C 1.29A@ 100kHz,645mA@ 120Hz 插件,D12.5xL25mm 通孔安装 12.5mm*25mm*27mm
供应商型号: 267733
供应商: 海外现货
标准整包数: 5

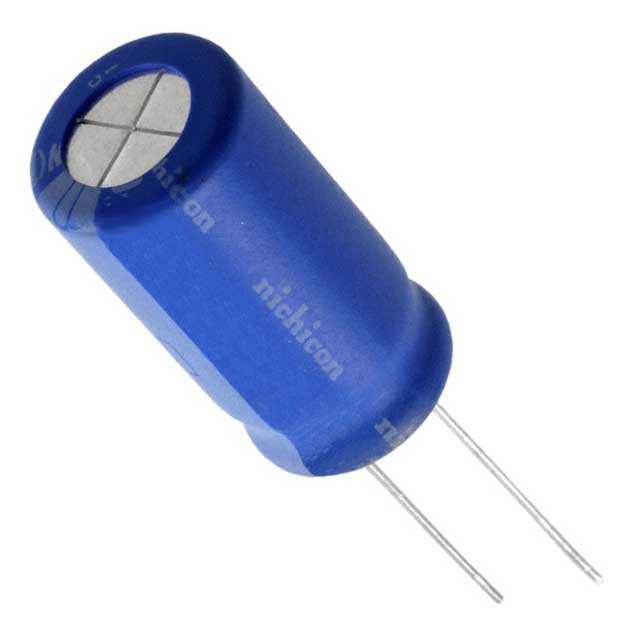

NICHICON 铝电解电容 UBW1J331MHD

UBW1J331MHD概述

    铝电解电容器 —— UBW 系列

    产品简介


    铝电解电容器是电子设备中常用的元件之一,主要用于储能、滤波、耦合、旁路和信号处理等场合。UBW 系列电容器专为高可靠性需求而设计,适合在极端温度环境下使用,如汽车电子和工业控制系统。本系列产品采用聚烯烃套管和无铅焊料,符合RoHS标准和AEC-Q200标准,具备出色的高温稳定性和高纹波电流承载能力。

    技术参数


    - 温度范围:–55°C 至 +135°C
    - 额定电压:10V 至 100V
    - 额定电容:4.7µF 至 4700µF
    - 电容容差:±20%
    - 漏电流:存储在135°C下1000小时后,恢复到20°C进行电压处理,漏电流不超过0.03CV或4µA
    - 损耗角正切(tan δ):最大值分别为0.20至0.08
    - 阻抗比:在不同频率下,阻抗比值不高于0.20至1.00
    - 尺寸配置:根据额定电压和电容不同,尺寸配置有所变化,详见下表
    | 额定电压 (V) | 电容 (µF) | 尺寸 (φD×L mm) | 损耗角正切 (tan δ) 最大值 | 泄漏电流 (µA) | 阻抗 (Ω) 最大值 | 额定纹波电流 (mArms) |
    ||
    | 10 | 220 | 8×11.5 | 0.20 | 66 | 0.26 | 340 |
    | 100 | 10 | 8×11.5 | 0.10 | 15 | 1.50 | 150 |

    产品特点和优势


    1. 高温稳定性:能够在高达135°C的环境中长期稳定运行,具备超过1000小时的寿命测试。
    2. 高纹波电流承载能力:适用于需要高纹波电流的应用场合,如汽车电子和电源转换。
    3. 符合环保要求:无铅材料,满足RoHS标准,更环保。
    4. 低损耗角正切:在高频率下仍保持低损耗,确保高效能输出。

    应用案例和使用建议


    UBW系列电容器广泛应用于汽车电子系统、工业控制设备和电源转换装置。例如,在汽车发电机稳压器中,这些电容器可以提供稳定的储能和滤波效果,从而保证电力系统的正常运行。
    使用建议:
    1. 在选择具体型号时,要根据电路的工作电压和所需的电容容量来决定。
    2. 考虑到温度影响,应在低温条件下使用时注意电容值的变化。
    3. 安装时应避免长时间暴露在极高温度环境下,以免影响使用寿命。

    兼容性和支持


    - 兼容性:UBW系列电容器与多种标准尺寸和引脚间距兼容,易于集成于现有设计中。
    - 支持和服务:制造商提供详细的技术文档和支持服务,包括安装指南、选型参考等,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    1. Q: 在高温环境下使用时,电容器寿命缩短怎么办?
    A: 确保电容器的额定温度范围符合实际工作条件。必要时,可以通过增加散热措施或选用更高温等级的产品来延长使用寿命。
    2. Q: 如何判断电容器是否存在漏电问题?
    A: 使用万用表测量电容器两端的电阻,如果阻值显著偏低,则可能存在漏电现象。建议更换电容器并检查电路板是否有其他问题。

    总结和推荐


    UBW系列铝电解电容器凭借其卓越的高温稳定性和高纹波电流承载能力,成为汽车电子和工业控制领域的理想选择。其环保特性和低损耗特性也使其在市场上具有较强的竞争力。对于追求高性能和可靠性的项目,强烈推荐使用UBW系列电容器。

UBW1J331MHD参数

参数
电容值 330μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.29A@ 100kHz,645mA@ 120Hz
工作寿命 3000h@ 135°C
长*宽*高 12.5mm*25mm*27mm
通用封装 插件,D12.5xL25mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

UBW1J331MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBW1J331MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBW1J331MHD UBW1J331MHD数据手册

UBW1J331MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
