UPW2W010MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 450V ±20% 5000h@ 105°C 18mA@ 120Hz,28.8mA@ 10kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: 493-11823-3-ND
供应商: Digi-Key
标准整包数: 1

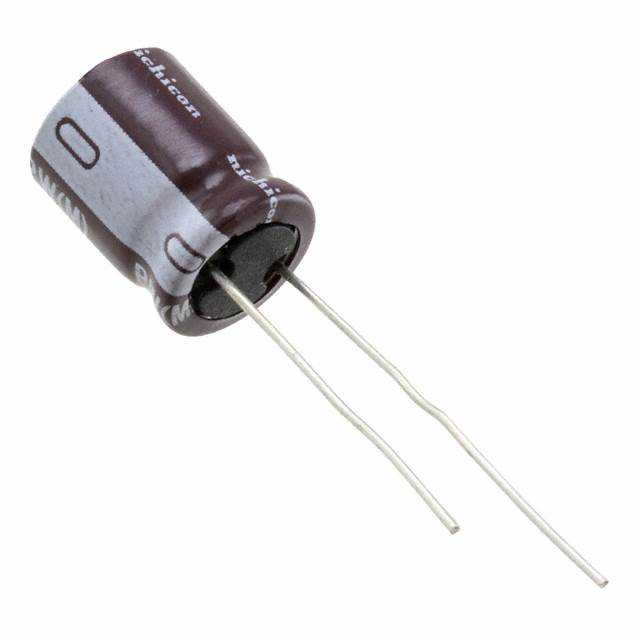

NICHICON 铝电解电容 UPW2W010MPD1TD

UPW2W010MPD1TD概述

    铝电解电容器(UPW)

    产品简介


    铝电解电容器是一种广泛应用于电源转换和滤波电路中的关键电子元器件。UPW系列的铝电解电容器具有小型化设计、低阻抗、高可靠性的特点,特别适用于开关电源供电系统。相比于UPM型号,UPW系列拥有更小的尺寸和更低的阻抗,能够在较宽的温度范围内稳定工作,并且能够承受长时间的工作压力。

    技术参数


    1. 基本规格
    - 容量范围:0.47 µF 至 15000 µF
    - 额定电压范围:6.3 V 至 450 V
    - 温度范围:-55°C 至 +105°C(6.3 V 至 100 V),-40°C 至 +105°C(160 V 至 400 V),-25°C 至 +105°C(450 V)
    - 容差:±20%(120 Hz,20°C)
    2. 电气特性
    - 漏电流:初始值的±20%
    - 介质损耗角正切值(tan δ):
    - 6.3 V: 0.22
    - 10 V: 0.19
    - 16 V: 0.16
    - 25 V: 0.14
    - 35 V: 0.12
    - 50 V: 0.10
    - 63 V: 0.09
    - 100 V: 0.08
    - 160 V: 0.15
    - 315 V: 0.20
    - 400 V: 0.25
    - 工作频率系数:120 Hz
    3. 可靠性
    - 长时间工作耐久性:2000 小时至 8000 小时
    4. 兼容性
    - 符合RoHS指令(2011/65/EU, (EU) 2015/863)
    - AEC-Q200标准认证

    产品特点和优势


    UPW系列铝电解电容器的主要特点是其较小的体积和较低的阻抗,这使其成为开关电源供电系统的理想选择。此外,它在高温和低温环境下的稳定性表现优秀,可承受长时间的连续工作。这些特性使得UPW系列在多种工业和消费电子产品中具备显著的竞争力。

    应用案例和使用建议


    应用场景:
    - 开关电源(如笔记本电脑适配器、服务器电源)
    - 电信设备
    - 工业控制设备
    - LED照明
    使用建议:
    1. 散热设计: 由于铝电解电容器在高温下容易出现容量下降,因此建议在设计电路板时充分考虑散热方案,确保电容器工作温度不超过其最大工作温度。
    2. 降额使用: 在满负荷情况下,建议将电容器的电压降额使用,以延长使用寿命。
    3. 布线: 布局时应避免铜箔过长,以减少引线电阻对阻抗的影响,提升整体电路性能。

    兼容性和支持


    UPW系列铝电解电容器与同类产品具有良好的兼容性,可方便地替代现有的设计方案。制造商提供了详尽的技术支持文档和产品使用指南,帮助客户更好地理解和使用该产品。如有需要,可以联系厂商获取进一步的支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器容量衰减过快 | 确保使用环境符合产品规格要求,避免长期过热。 |
    | 电容器爆裂 | 检查是否有短路情况,确保使用正确极性的电压源。 |
    | 电容器漏电 | 检查焊点是否牢固,是否有水汽进入导致绝缘不良。 |

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其小型化、低阻抗和高可靠性等优势,在开关电源和其他需要高性能电容器的应用中表现出色。尽管在极端条件下可能出现一些容量衰减现象,但通过合理的电路设计和使用条件管理,完全可以规避这些问题。因此,UPW系列电容器是一款值得推荐的产品,适合于各种高要求的应用场景。

UPW2W010MPD1TD参数

参数
电容值 1μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 18mA@ 120Hz,28.8mA@ 10kHz
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UPW2W010MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2W010MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2W010MPD1TD UPW2W010MPD1TD数据手册

UPW2W010MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
