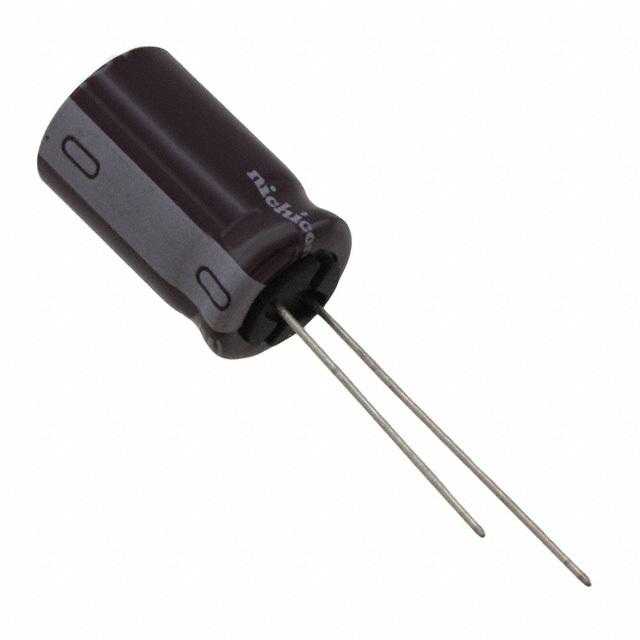

UCS2D680MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 200V ±20% 10000h@ 105°C 1.3A@ 100 kHz,650mA@ 120Hz 通孔安装 12.5mm(长度)*21.5mm(高度)
供应商型号: 647-UCS2D680MHD1TO
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UCS2D680MHD1TO

UCS2D680MHD1TO概述

    # 铝电解电容器(UCS)

    产品简介


    铝电解电容器(UCS)是一种小型化、高纹波电流、高可靠性的电容器。其适用于电源和镇流器等应用场合,具有高达8000到10000小时的负载寿命,在温度为+105°C的情况下依然能保持稳定。UCS电容器符合RoHS指令(2011/65/EU, (EU)2015/863),是一款高性能的电容器。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C至+105°C |
    | 额定电压范围 | 160V至450V |
    | 额定电容范围 | 6.8µF至330µF |
    | 电容容差 | ±20%(在120Hz,20°C条件下) |
    | 泄漏电流 | 应用额定电压后1分钟内不超过0.04CV+100 (µA) |
    | 损耗角正切(tan δ) | 最大值0.24 |
    | 低温度稳定性 | 额定电压下的损耗角正切变化在±20%以内 |
    | 耐久性 | 在无负载状态下,储存105°C下1000小时后,再进行电压处理符合规定 |
    | 放置寿命 | 没有特别要求 |

    产品特点和优势


    UCS电容器具有以下特点和优势:
    1. 高纹波电流耐受性:能够在高纹波电流环境下稳定工作,适合电源和镇流器等应用。
    2. 长寿命:额定负载寿命达到8000至10000小时,确保长时间稳定运行。
    3. 高可靠性:符合RoHS标准,安全环保。
    4. 广泛的电压和容量选择:提供从160V到450V,6.8µF到330µF的多种规格,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 电源供应器:UCS电容器可用于开关电源,滤波器和稳压电路,保证系统稳定性。
    2. 镇流器:在照明系统中,UCS电容器可确保电流稳定,延长灯具使用寿命。
    使用建议
    - 在高纹波电流环境下使用时,要确保所选型号的额定电压和电容能够承受高负载。
    - 确保良好的散热条件,以延长电容器的使用寿命。
    - 定期检测电容器的工作状态,及时更换老化或损坏的电容器。

    兼容性和支持


    UCS电容器设计小巧,可以轻松集成到各种电路板上。制造商提供详细的使用指南和技术支持,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查电路是否有短路现象,更换电容器 |
    | 工作温度过高 | 采取措施改善散热,降低工作温度 |
    | 长时间未使用后失效 | 检查放置条件是否符合要求,重新充电后测试 |

    总结和推荐


    UCS电容器凭借其高可靠性、高纹波电流耐受性和长寿命,成为电源和镇流器等应用的理想选择。如果您需要一款可靠的铝电解电容器来提高系统的稳定性和效率,UCS是一个值得考虑的选择。建议在实际应用中充分考虑其工作条件和具体需求,以确保最佳效果。

UCS2D680MHD1TO参数

参数
电容值 68μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.3A@ 100 kHz,650mA@ 120Hz
长*宽*高 12.5mm(长度)*21.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UCS2D680MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2D680MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2D680MHD1TO UCS2D680MHD1TO数据手册
