UCY2G680MHD3TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 400V ±20% 12000h@ 105°C 1.47A@ 100 kHz,735mA@ 120Hz 通孔安装 18mm*25mm*26.5mm
供应商型号: UA-UCY2G680MHD3TN
供应商: 海外现货
标准整包数: 250

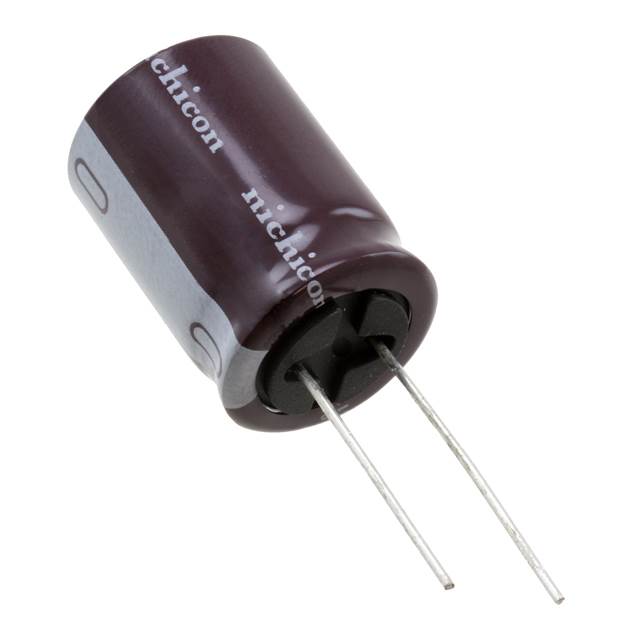

NICHICON 铝电解电容 UCY2G680MHD3TN

UCY2G680MHD3TN概述

    # ALUMINUM ELECTROLYTIC CAPACITORS UCY 系列 技术手册

    1. 产品简介


    基本介绍
    UCY 系列铝电解电容器是专为高可靠性、长寿命设计的小型化产品,广泛应用于电源供应器和电子镇流器等领域。其显著特点是具有高纹波电流能力以及卓越的负载寿命(10,000至12,000小时,工作温度 +105°C)。UCY 系列符合RoHS指令(2011/65/EU 和 (EU)2015/863),并满足AEC-Q200标准。
    主要功能和应用领域
    - 高纹波电流:适用于要求高性能稳定输出的电路。
    - 高可靠性:长时间高负荷环境下表现出色。
    - 小型化设计:适合空间有限的应用场景。
    - 广泛适用性:电源管理、工业控制、照明镇流器、通信设备等领域。

    2. 技术参数


    | 参数 | 规格值 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 160VDC 至 500VDC |
    | 额定电容范围 | 6.8μF 至 680μF |
    | 容差 | ±20% |
    | 漏电流 | ≤ 0.04CV+100 μA(1分钟后测量) |
    | 耐久性 | 1000小时@105°C无负载测试 |
    | 引脚结构 | 径向引脚 |

    3. 产品特点和优势


    特点
    1. 高可靠性和长寿命:负载寿命高达10,000至12,000小时,确保长时间稳定运行。
    2. 小尺寸设计:便于嵌入式和紧凑型电路板设计。
    3. 环保合规:完全符合RoHS和AEC-Q200标准,确保无毒害材料的使用。
    4. 优异的性能:额定工作条件下低损耗角正切(tanδ≤0.24),支持高频电路应用。
    优势
    - 出色的纹波承受能力:适合高频电路和需要大电流支持的设备。
    - 卓越的热稳定性:即使在高温环境中也能保持稳定的性能。
    - 广泛的电压和电容选择:覆盖多个应用场景需求。

    4. 应用案例和使用建议


    典型应用
    - 电源管理:用于开关电源的滤波电路。
    - 工业设备:支持工业自动化控制系统的信号滤波。
    - 照明设备:用于LED驱动电路中的电容储能和滤波。
    - 通信设备:适用于电信设备的信号处理和滤波模块。
    使用建议
    1. 在高纹波电流电路中,确保连接良好的散热条件以避免温升过高。
    2. 设计时尽量减少寄生电感的影响,提高滤波效率。
    3. 配合其他电路元件进行优化,例如与陶瓷电容配合使用以实现更好的高频性能。

    5. 兼容性和支持


    兼容性
    UCY系列电容器与其他主流品牌的产品具有良好的互换性,可直接替换。同时,其径向引脚结构使得安装更加灵活,兼容多种PCB布局。
    支持服务
    - 技术咨询:提供详细的技术文档和在线技术支持。
    - 定制化服务:根据客户需求提供特殊规格的产品定制。
    - 售后保障:提供全面的质保和维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查安装方向是否正确,确认连接良好。 |
    | 温度过高导致失效 | 检查散热系统,改善散热条件。 |
    | 寿命不足 | 检查工作条件是否超出额定值,适当降低工作电压或电流。 |
    | 损坏后无法恢复 | 更换新的电容器,避免重复故障。 |

    7. 总结和推荐


    综合评估
    UCY系列铝电解电容器以其高可靠性、高纹波电流承载能力和广泛的工作温度范围,成为高性能应用的理想选择。其卓越的稳定性和多样化的型号覆盖了多种行业需求,特别适合对长期稳定性要求较高的场合。
    推荐结论
    鉴于UCY系列产品的优异性能和广泛适应性,我们强烈推荐此系列产品作为高要求电子电路设计的首选方案。无论是电源管理还是复杂工业设备,UCY系列电容器都能提供卓越的支持。
    厂商信息:
    请直接联系供应商获取更多技术细节和样品支持。
    版权信息:
    上述内容基于CAT.8100K《ALUMINUM ELECTROLYTIC CAPACITORS》技术手册整理。

UCY2G680MHD3TN参数

参数
电容值 68μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.47A@ 100 kHz,735mA@ 120Hz
工作寿命 12000h@ 105°C
长*宽*高 18mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UCY2G680MHD3TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2G680MHD3TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2G680MHD3TN UCY2G680MHD3TN数据手册
