UCZ1H391MNQ1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 50V ±20% 100mΩ@ 100kHz 3000h@ 125°C 1.3A@ 100 kHz,650mA@ 120Hz SMD 贴片安装 13.6mm*13.6mm*14.5mm
供应商型号: CGC-UCZ1H391MNQ1MS
供应商: 海外现货
标准整包数: 1

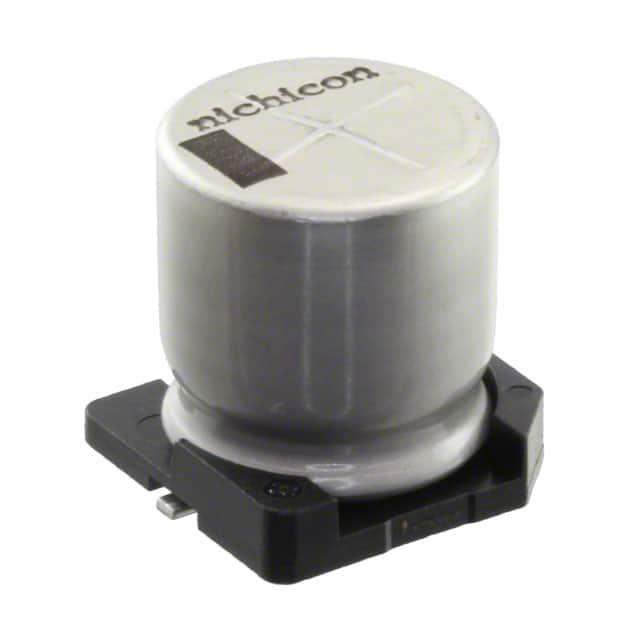

NICHICON 铝电解电容 UCZ1H391MNQ1MS

UCZ1H391MNQ1MS概述

    UCZ Chip Type 铝电解电容器

    产品简介


    UCZ Chip Type 是一种高性能的铝电解电容器,专为高可靠性应用设计。其独特之处在于能够在低温下保持较低的等效串联电阻(ESR),同时可以在高温环境下正常工作。这种电容器适用于自动贴片机的载带喂料,符合RoHS指令,并且满足AEC-Q200标准。

    技术参数


    以下是UCZ Chip Type的主要技术参数:
    | 规格项 | 详细参数 |

    | 额定电压范围 | 10V 至 100V |
    | 额定电容范围 | 10µF 至 3300µF |
    | 容量公差 | ±20% (120Hz,20°C) |
    | 损耗角正切(tan δ)| 额定电压下的最大值: 0.30 (10V) |
    | 等效串联电阻(ESR)| 20°C 下最大值: 4.5Ω(低频) |
    | 电流纹波 | 额定条件下最大值: 1.00 A(125°C/100kHz) |
    | 温度范围 | -40°C 至 +125°C |
    | 端子材料 | 阳极端子镀镍 |

    产品特点和优势


    UCZ Chip Type 的主要特点是:
    - 低温ESR规格:在低温环境下能够保持较低的等效串联电阻,适合各种严苛环境。
    - 高可靠性:经过1000小时的高温老化测试,确保在极端条件下的稳定性和长寿命。
    - 高温度范围:可在高达125°C的环境中稳定工作,适应高温应用。
    - 符合RoHS标准:环保设计,适用于对环境要求严格的应用场合。

    应用案例和使用建议


    应用案例:
    - 自动化设备:由于符合RoHS标准,广泛应用于自动化设备中。
    - 工业控制:高温度范围使其在工业控制设备中表现出色。
    - 电源管理:优异的电流纹波吸收能力使得它成为电源管理系统的理想选择。
    使用建议:
    - 在高湿度环境下,建议进行额外的防潮处理以提高稳定性。
    - 贴片过程中需确保设备的准确性和一致性,避免因贴片不均导致的损坏。
    - 使用前请根据具体应用场景选择合适的额定电压和电容值。

    兼容性和支持


    UCZ Chip Type 与大多数自动贴片设备兼容,并提供详细的指导手册。厂商提供技术支持和售后服务,可咨询有关安装、维护及性能优化的具体细节。

    常见问题与解决方案


    问题1:电容器纹波吸收能力不足。
    解决方案:检查电容器的工作电压是否合适,确认电路设计是否合理。如果电路本身存在较大纹波,可以考虑增加额外的滤波电容器。
    问题2:电容器耐热性能不佳。
    解决方案:选择适合更高工作温度的电容器型号,并确保安装环境具有良好的散热条件。

    总结和推荐


    UCZ Chip Type 高可靠性铝电解电容器以其出色的低温ESR规格、高温度范围和卓越的耐用性,在自动化设备、工业控制和电源管理等领域中表现出色。对于需要在极端环境下工作的设备,这款电容器是一个值得信赖的选择。强烈推荐使用该产品以提升设备的可靠性和效率。

UCZ1H391MNQ1MS参数

参数
电容值 390μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 100mΩ@ 100kHz
工作寿命 3000h@ 125°C
纹波电流 1.3A@ 100 kHz,650mA@ 120Hz
长*宽*高 13.6mm*13.6mm*14.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UCZ1H391MNQ1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCZ1H391MNQ1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCZ1H391MNQ1MS UCZ1H391MNQ1MS数据手册

UCZ1H391MNQ1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
