UPS1J221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 63V ±20% 2000h@ 105°C 350mA@ 120Hz,700mA@ 100kHz 通孔安装 10mm*20mm*22mm
供应商型号: UPS1J221MPD
供应商: 国内现货
标准整包数: 5

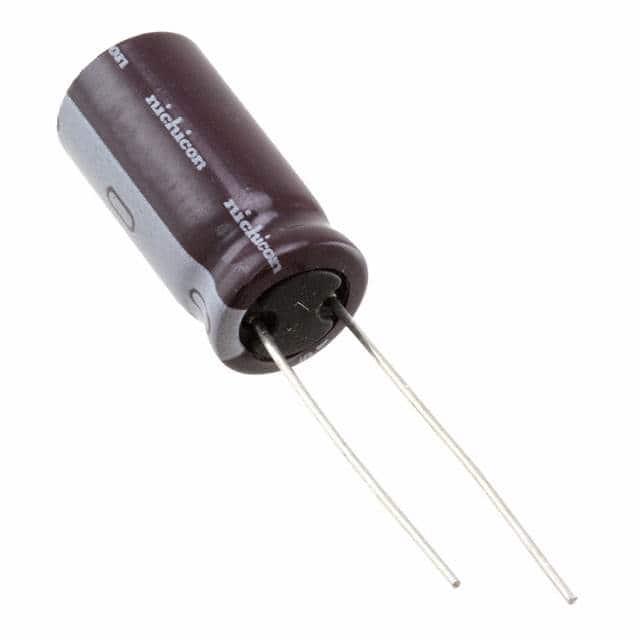

NICHICON 铝电解电容 UPS1J221MPD

UPS1J221MPD概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是铝电解电容器,型号为UPS系列和UPJ系列,用于开关电源及其他应用领域。这些电容器具有低阻抗、小尺寸、宽温度范围的特点,广泛应用于工业自动化、通信设备、计算机电源及各类消费电子产品中。该系列产品符合RoHS指令(2011/65/EU和(EU)2015/863)。

    技术参数


    - 类型编号系统:例如“25V 470µF”表示额定电压25V,额定电容470µF。
    - 类别温度范围:–55至+105℃(6.3至100V),–40至+105℃(160至400V),–25至+105℃(450V)。
    - 额定电压范围:6.3至450V。
    - 额定电容范围:0.47至15000µF。
    - 电容容差:±20%(120Hz,20℃)。
    - 漏电流:在20℃下施加额定电压1分钟后,漏电流不超过0.03CV或4µA(两者中较大者)。
    - 损耗角正切值(tan δ):
    - 6.3V:0.24
    - 10V:0.20
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 50V:0.10
    - 63V:0.09
    - 100V:0.08
    - 160至250V:0.15
    - 315至350V:0.20
    - 400至450V:0.25
    - 稳定性在低温下:恢复到20℃后仍符合规定值。
    - 耐久性:储存于105℃无负载状态下1000小时后,在20℃下进行电压处理。
    - 标记:白色字符印在深棕色套筒上。
    - 引脚类型:径向引脚型。
    - 最大额定电压与纹波电流:不同尺寸和电压等级对应不同的阻抗和最大额定纹波电流。

    产品特点和优势


    - 宽温度范围:能够适应广泛的环境温度变化,适用于恶劣环境下的稳定运行。
    - 低阻抗:特别适合高频和大电流的应用场合。
    - 高可靠性:通过严格的测试标准和长期使用寿命验证。
    - 小尺寸:适用于紧凑设计的空间受限应用。
    - 环保材料:符合RoHS标准,无铅焊接工艺,更安全可靠。

    应用案例和使用建议


    - 应用案例:UPS系列和UPJ系列电容器广泛应用于开关电源、通信设备、工业控制等领域。
    - 使用建议:
    - 确保在高温环境下使用时考虑散热,避免因过热导致电容器寿命缩短。
    - 在使用过程中监测电容器的温升情况,定期检查连接点是否紧固,防止接触不良。
    - 遵循制造商提供的安装指南和电气设计要求,确保正确接线,防止反向电压损坏电容器。

    兼容性和支持


    - 兼容性:该产品可与多种其他电子元器件和设备兼容,确保其在各种系统中的灵活运用。
    - 厂商支持:提供详细的安装指南和技术支持文档,确保客户在使用过程中获得充分的帮助。

    常见问题与解决方案


    - 问题1:电容器过早失效。
    - 解决方案:检查使用环境的温度和电流是否超过电容器的额定值。确保正确的电路设计和合理的散热措施。
    - 问题2:电容器漏电流过高。
    - 解决方案:检查是否有外部干扰因素影响,如静电放电。同时检查电容器是否按规定的电压范围使用。
    - 问题3:电容器外观损伤。
    - 解决方案:更换新的电容器,检查包装和运输过程中的保护措施。

    总结和推荐


    总体而言,UPS系列和UPJ系列电容器凭借其卓越的电气特性和广泛的应用范围,在工业和消费电子领域表现出色。其出色的温度适应性、低阻抗和高可靠性使其成为众多设备的理想选择。我们强烈推荐这些电容器用于需要高性能和高稳定性的应用场合。

UPS1J221MPD参数

参数
电容值 220μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 350mA@ 120Hz,700mA@ 100kHz
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPS1J221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1J221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1J221MPD UPS1J221MPD数据手册

UPS1J221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
