UHW1H821MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 820μF 50V ±20% 10000h@ 105°C 1.68A@ 120Hz,2.8A@ 100kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: 493-6925-ND
供应商: Digi-Key
标准整包数: 1

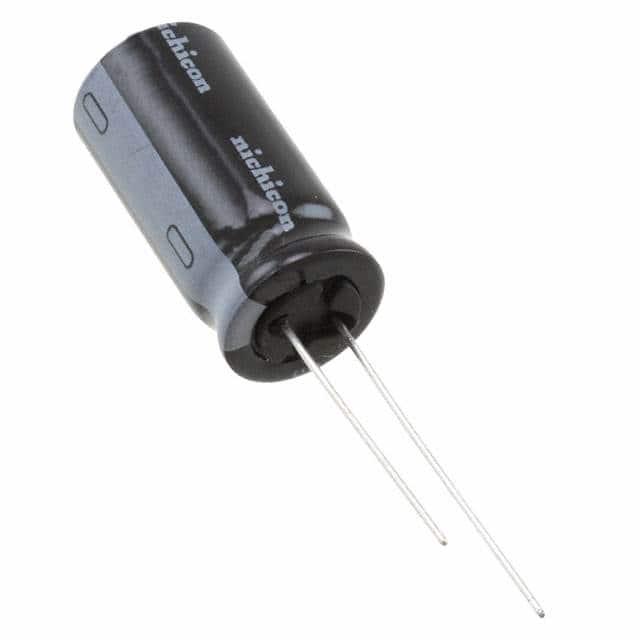

NICHICON 铝电解电容 UHW1H821MHD

UHW1H821MHD概述

    铝电解电容器技术手册概述

    产品简介


    铝电解电容器是广泛应用于电子电路中的一种储能元件。其主要通过存储和释放电荷来平滑电压、过滤交流信号和进行能量储存。这种类型的电容器具有较高的容量范围和相对低廉的成本,特别适用于电源滤波、旁路和耦合电路等应用领域。此外,铝电解电容器还具备较小的体积,适用于紧凑型设计。

    技术参数


    - 尺寸范围:
    - 直径:5 mm 到 40 mm
    - 长度:11.5 mm 到 40 mm
    - 额定电压: 6.3V 至 100V
    - 额定电容范围: 8.2 µF 至 15000 µF
    - 容差: ±20%
    - 工作温度范围: –40°C 至 +105°C
    - 阻抗: 最大值随频率变化(具体见手册)
    - 纹波电流: 额定纹波电流随频率和温度的变化而不同
    - 寿命:
    - 6.3V: 6000 至 12000 小时
    - 80V: 10000 小时以上
    - 耐压性能: 恢复到 20°C 后,峰值电压不超过额定电压
    - 材料及环保: 符合 RoHS 指令,采用无铅焊线及套筒
    - 标记: 白色字母印刷在黑色套筒上

    产品特点和优势


    1. 低频系数:低频率下额定纹波电流的频率系数较低,这意味着在低频条件下具有更高的电流承载能力。
    2. 小型化设计:在高频率范围内具有较低的阻抗,结合高纹波电流特性,实现了小型化和高性能的完美结合。
    3. 可靠性:符合RoHS指令要求,环保且耐用,特别适合需要长期稳定工作的应用场合。
    4. 高可靠性:通过优化的制造工艺,确保在各种恶劣环境下能够保持优异的性能和较长的使用寿命。

    应用案例和使用建议


    铝电解电容器通常用于电源滤波和耦合电路中,可有效减少电源输出的波动,提升系统稳定性。例如,在开关电源中,使用铝电解电容器可以吸收纹波电压并改善电源质量。针对高频电路的应用,则应选择较小容量的型号,以确保低阻抗。
    在使用过程中,应注意散热和避免过热,尤其是高纹波电流运行时。可以通过合理布线和散热设计来降低内部温升,从而延长使用寿命。在多层PCB板设计中,应确保铝电解电容器周围的电气连接尽可能短,以减少寄生效应。

    兼容性和支持


    铝电解电容器的设计使其易于与其他标准电子元器件配合使用。制造商通常会提供详细的兼容性指南和技术文档,确保电容器能够无缝集成到各种电路设计中。对于售后支持,制造商提供了专业的技术支持团队和完善的售后服务体系,确保客户在使用过程中获得及时的技术帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 检查散热是否良好;检查负载电流是否过大 |
    | 电容容量衰减 | 更换新电容;确保电路温度不超过额定工作温度范围 |
    | 纹波电流过大 | 减小负载电流;考虑更换为更高容量或更耐纹波的型号 |

    总结和推荐


    综上所述,这款铝电解电容器凭借其小型化、高性能、长寿命和良好的可靠性,成为电源滤波和耦合电路的理想选择。无论是工业控制、通信设备还是消费电子产品中,这款电容器都能提供可靠的性能保障。因此,我们非常推荐这一款铝电解电容器,它能够满足各种苛刻应用环境的需求,并有助于提升整体电路的可靠性和稳定性。

UHW1H821MHD参数

参数
电容值 820μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.68A@ 120Hz,2.8A@ 100kHz
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHW1H821MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHW1H821MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHW1H821MHD UHW1H821MHD数据手册

UHW1H821MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9205 ¥ 16.2282
10+ $ 1.1394 ¥ 9.6279
50+ $ 0.8744 ¥ 7.3884
100+ $ 0.7622 ¥ 6.3169
800+ $ 0.5967 ¥ 4.9452
1600+ $ 0.5594 ¥ 4.6356
3200+ $ 0.5284 ¥ 4.3791
5600+ $ 0.5073 ¥ 4.2045
库存: 699
起订量: 1 增量: 0
