UFG1H2R2MDM

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2μF 50V ±20% 1000h@ 85°C 18mA@ 120Hz,36mA@ 10kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: TS-UFG1H2R2MDM
供应商: 海外现货
标准整包数: 200

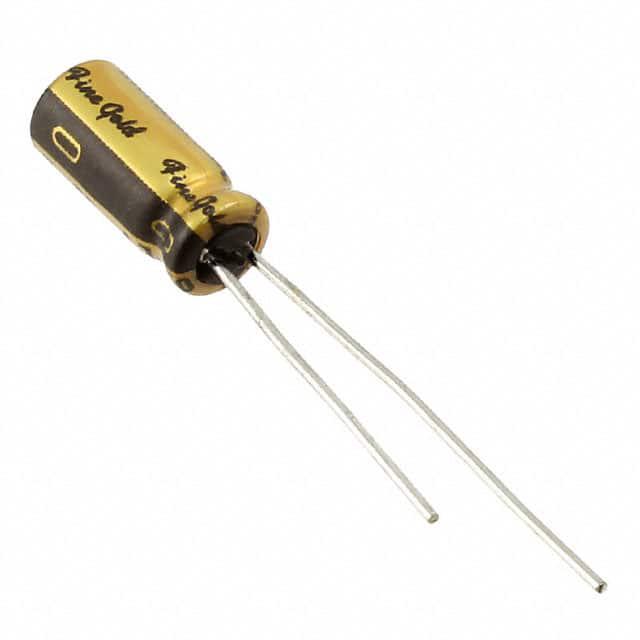

NICHICON 铝电解电容 UFG1H2R2MDM

UFG1H2R2MDM概述

    # 高品质音频设备用铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于音频设备及其他高要求领域的电容器。这类电容器以高容量和良好的稳定性著称,能够提供丰富的低频声音效果和清晰的高频表现。本产品适用于高品质音频设备,如DVD播放器和家庭影院系统,符合RoHS标准。

    技术参数


    主要技术规格
    - 温度范围:-40°C 到 +85°C
    - 额定电压范围:6.3V 至 100V
    - 额定容量范围:1μF 至 10000μF
    - 容差:±20%(120Hz,20°C)
    - 漏电流:应用额定电压1分钟后,在20°C条件下漏电流不大于0.01CV或3μA,取两者较大值
    - 损耗角正切(tan δ):见下表
    - 低温稳定性:Z–25°C/Z+20°C,Z–40°C/Z+20°C
    - 使用寿命:在85°C下存放1000小时,经处理后满足耐久特性要求
    - 存储寿命:无负载条件下在85°C下储存1000小时后,经处理满足耐久特性要求
    - 标记:黑色字母在金色套筒上印刷
    - 测量频率:120Hz
    - 阻抗比(ZT/Z20):见下表
    - 容量变化:不超过±20%
    - 阻抗比(ZT/Z20):见下表
    - 漏电流:初始值的150%或更低
    - 损耗角正切(tan δ):不超过初始值
    tan δ 和阻抗比(ZT/Z20)表
    | 额定电压 (V) | tan δ (最大) | ZT/Z20 (最大) |
    |
    | 6.3 | 0.22 | 4 |
    | 10 | 0.19 | 3 |
    | 16 | 0.16 | 2 |
    | 25 | 0.14 | 2 |
    | 35 | 0.12 | 2 |
    | 50 | 0.10 | 2 |
    | 63 | 0.09 | 2 |
    | 80 | 0.09 | 2 |
    | 100 | 0.08 | 2 |

    产品特点和优势


    特点
    - 先进的蚀刻技术:使用尖端蚀刻技术,提升音质。
    - 广泛的温度范围:从-40°C到+85°C,适用于各种恶劣环境。
    - 优秀的稳定性和可靠性:长时间的测试证明其优良的稳定性和长寿命。
    - 良好的音质表现:适用于高端音频设备,如DVD播放器和家庭影院系统。
    优势
    - 适用于高级音频设备:特别设计用于高保真音频设备,能提供丰富低音和清晰高音。
    - 符合RoHS标准:环保且安全可靠。

    应用案例和使用建议


    应用案例
    - DVD播放器:为音频回放提供清晰的音质体验。
    - 家庭影院系统:改善整体音频性能,带来沉浸式的观影体验。
    使用建议
    - 在选择具体型号时,确保所选电容器的容量和额定电压与设备匹配。
    - 注意安装环境温度,避免高温或低温环境对电容器性能的影响。

    兼容性和支持


    兼容性
    - 该产品与各类音频设备和其他需要大容量、高稳定性电容器的应用场景兼容。
    支持和服务
    - 提供详细的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题
    1. 漏电流过大
    - 解决方案:检查电容器是否被正确安装并处于正常工作条件。
    2. 容量变化异常
    - 解决方案:确保电容器存储和使用时遵循规定的温度范围和电压范围。
    3. 噪音或杂音
    - 解决方案:确认音频设备与其他电路连接正确,确保接地良好。

    总结和推荐


    综合评估
    - 该铝电解电容器具有出色的稳定性和可靠的性能,适合应用于高端音频设备。
    - 满足广泛的温度范围和电压需求,适用于多种应用场景。
    推荐结论
    - 强烈推荐此款铝电解电容器给那些追求高品质音频体验的用户,无论是专业音响设备还是家庭娱乐系统。

UFG1H2R2MDM参数

参数
电容值 2.2μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 18mA@ 120Hz,36mA@ 10kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UFG1H2R2MDM厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFG1H2R2MDM数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFG1H2R2MDM UFG1H2R2MDM数据手册

UFG1H2R2MDM封装设计

查看详情并下载
Symbol
Footprint
3D Model
