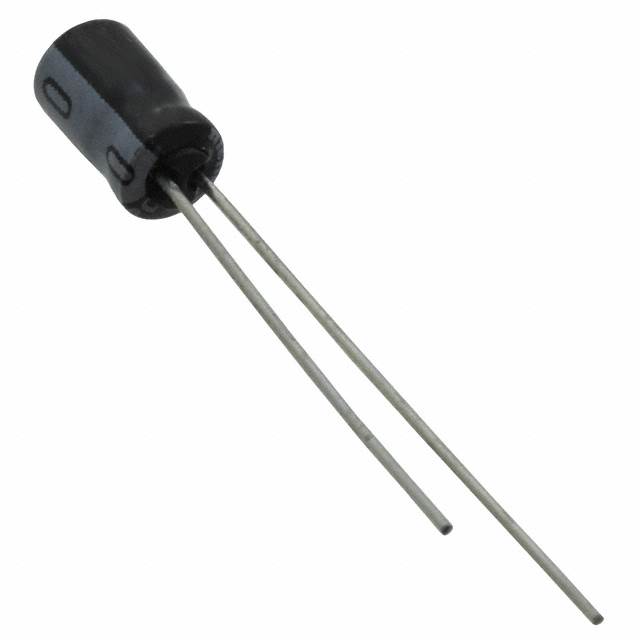

UST1H010MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 50V ±20% 1000h@ 105°C 10mA@ 120Hz,15mA@ 10kHz 通孔安装 4mm*7mm*8mm
供应商型号: TS-UST1H010MDD
供应商: 海外现货
标准整包数: 200
NICHICON 铝电解电容 UST1H010MDD

UST1H010MDD概述

    铝电解电容器产品技术手册

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS (铝电解电容器) CAT.8100J是一种广泛应用于各种电子设备中的关键电子元件。这些电容器以其高容量和稳定性而闻名,特别适用于电源滤波、信号耦合和旁路应用等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 6.3 V 到 50 V |
    | 额定电容范围 | 1 µF 到 220 µF |
    | 容差 | ± 20% at 120 Hz, 20 °C |
    | 泄漏电流 | ≤ 0.01CV 或 3 µA,以较大者为准 |
    | 失角 (tan δ) | 0.12 至 0.24(视额定电压而定) |
    | 低温稳定性 | 在 –55 °C 到 105 °C 温度范围内表现稳定 |
    | 寿命 | 额定电压下 1000 小时,105 °C 条件下老化 |
    | 存储寿命 | 额定电压下 1000 小时,105 °C 条件下存储 |
    | 标记 | 白色字母标识于黑色套筒上 |

    3. 产品特点和优势


    ALUMINUM ELECTROLYTIC CAPACITORS (铝电解电容器) CAT.8100J具备以下显著特点和优势:
    - 宽温度范围:能够在–55 °C到105 °C的极端温度下正常工作,确保了广泛的适用性。
    - 高可靠性:符合RoHS指令,环保且持久耐用。
    - 高耐久性:即使在高温条件下也能长时间稳定运行。
    - 高性价比:由于其长寿命和高性能,具有较高的成本效益。

    4. 应用案例和使用建议


    ALUMINUM ELECTROLYTIC CAPACITORS (铝电解电容器) CAT.8100J广泛应用于以下几个领域:
    - 电源管理:用于电源滤波,提高电源的稳定性和效率。
    - 音频系统:用于音频信号耦合和隔直,提升音质。
    - 汽车电子:适用于汽车电子系统的稳压和滤波,确保在极端环境下仍能可靠工作。
    使用建议:
    - 在进行电路设计时,应根据实际需求选择合适的额定电压和电容值。
    - 确保电容器工作在规定的温度范围内,避免过热或过冷导致的失效。
    - 定期检查和维护电容器,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:CAT.8100J电容器与大多数标准PCB板兼容,易于集成到现有系统中。
    - 支持:制造商提供详尽的技术文档和客户支持,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现泄漏电流过大 | 检查安装是否正确,确认电容器工作在额定电压和温度范围内 |
    | 电容器阻抗过高 | 检查电容器是否受到过热或机械损坏,必要时更换新电容器 |
    | 电容器电容值变化过大 | 确认是否在规定的温度范围内工作,检查是否存在老化问题 |

    7. 总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS (铝电解电容器) CAT.8100J凭借其宽温度范围、高可靠性、高性价比等特点,在众多应用中表现出色。我们强烈推荐此款电容器用于需要高性能和高稳定性的应用场合。

UST1H010MDD参数

参数
电容值 1μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 10mA@ 120Hz,15mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 4mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UST1H010MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UST1H010MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UST1H010MDD UST1H010MDD数据手册

UST1H010MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.1208 ¥ 1.0266
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:200
合计: ¥ 0
