UKL1J100KED1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 63V ±20% 2000h@ 85°C 150mA@ 10kHz,75mA@ 120Hz 通孔安装 12mm(高度)
供应商型号: TS-UKL1J100KED1TA
供应商: 海外现货
标准整包数: 2000

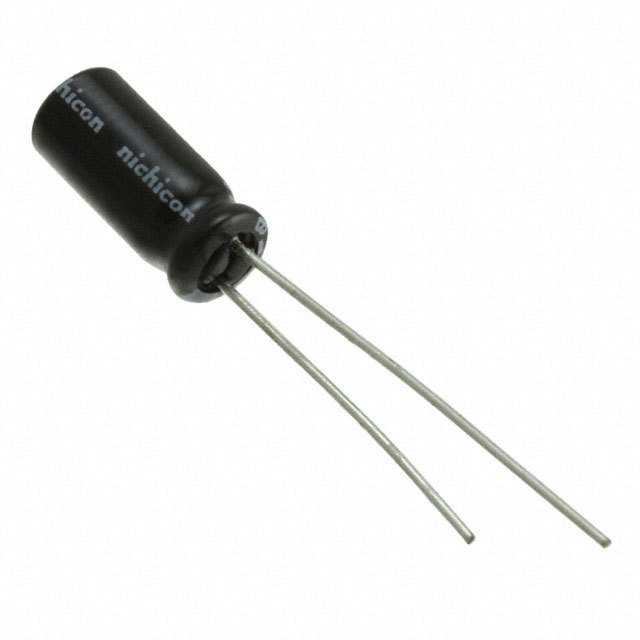

NICHICON 铝电解电容 UKL1J100KED1TA

UKL1J100KED1TA概述

    ALUMINUM ELECTROLYTIC CAPACITORS UKL 系列产品技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS UKL系列是专为需要低泄漏电流的应用设计的标准型电容器。这些电容器符合RoHS指令(2011/65/EU, (EU)2015/863),适用于各种广泛的电子应用场合。它们具备高稳定性和良好的电气性能,适用于工业、通信、消费电子等领域。

    技术参数


    - 额定电压范围: 6.3V至100V
    - 额定电容范围: 1.5μF 至 10000μF
    - 电容容差: ±20%(M级),±10%(K级)
    - 漏电流: 在20°C下,通电1分钟后(直径≤10mm)或2分钟后(直径>10mm),漏电流不大于0.002CV或0.2μA中的较大值
    - 损耗角正切(tan δ): 120Hz下,20°C时
    - 温度范围: -40°C 至 +85°C;根据要求,-40°C至+105°C的型号也可提供
    - 耐久性: 额定电压施加2000小时后,当温度为85°C或1000小时后,当温度为105°C时,电容器的特性仍需满足上述规范
    - 端面配置: 黑色套筒上印有白色标记字母

    产品特点和优势


    - 低泄漏电流: 这些电容器具有非常低的泄漏电流,确保更高效的能量存储和转换。
    - 高可靠性: 通过严格的耐久性测试,保证长期使用的稳定性和可靠性。
    - 广泛的工作温度范围: -40°C至+85°C,甚至可定制更高温度的型号。
    - 符合RoHS标准: 没有有害物质,环保安全。

    应用案例和使用建议


    - 工业控制: 可用于工厂自动化设备的电源滤波和能量储存。
    - 通信设备: 适用于无线通信系统中的滤波和耦合。
    - 消费电子: 如电视、音响等消费电子产品中的滤波和耦合。
    - 推荐使用建议:
    - 在高温环境下使用时,应考虑额外的散热措施。
    - 高频应用时,注意检查频率相关的阻抗比,确保匹配所需的电路条件。

    兼容性和支持


    - 兼容性: 本系列电容器可以与大多数主流电气系统兼容。
    - 支持和服务: 提供详尽的技术文档和支持服务,以便用户快速解决问题。

    常见问题与解决方案


    - 问题: 高温条件下电容器寿命缩短。
    - 解决方案: 使用合适的散热设计以延长电容器的使用寿命。
    - 问题: 长时间高频率使用时电容值变化。
    - 解决方案: 定期检查电容器的状态,并进行必要的更换或维护。
    - 问题: 某些应用中电容器过热。
    - 解决方案: 使用更大尺寸的电容器以分散热量。

    总结和推荐


    UKL系列铝电解电容器凭借其出色的低泄漏电流特性、宽泛的工作温度范围以及可靠的设计,在多个行业中有广泛的应用前景。无论是工业控制、通信还是消费电子领域,这款电容器都是一个值得信赖的选择。综合各方面因素,强烈推荐在需要高效能电容的项目中采用UKL系列铝电解电容器。

UKL1J100KED1TA参数

参数
电容值 10μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 150mA@ 10kHz,75mA@ 120Hz
长*宽*高 12mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装

UKL1J100KED1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL1J100KED1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL1J100KED1TA UKL1J100KED1TA数据手册

UKL1J100KED1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
