GYD1V151MCW1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 35V ±20% 20mΩ 1000h@ 150°C 1.8A@ 100 kHz,270mA@ 120Hz SMD 贴片安装 10.3mm*10.3mm*11mm
供应商型号: GYD1V151MCW1GTR-ND
供应商: Digi-Key
标准整包数: 500

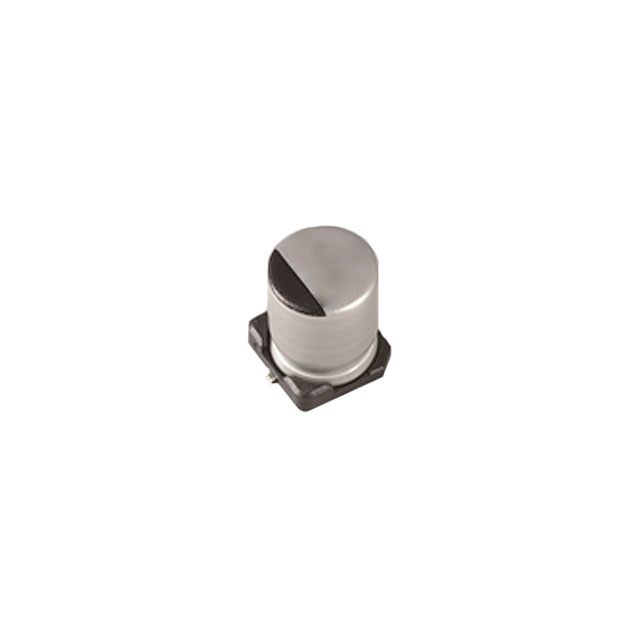

NICHICON 铝电解电容 GYD1V151MCW1GS

GYD1V151MCW1GS概述


    产品简介


    导电聚合物混合铝电解电容器
    型号:CAT.8100M Chip Type, 150°C 高可靠性 GYD
    本产品属于芯片型导电聚合物混合铝电解电容器,具有高可靠性和低ESR(等效串联电阻),能够承受高纹波电流,且拥有长达1000小时的150°C长寿命。符合RoHS指令(2011/65/EU 和 (EU)2015/863)并通过AEC-Q200认证。适用于高可靠性需求的电子产品,特别是在极端温度环境下稳定运行的应用场合。

    技术参数


    - 电压范围:25V 至 35V
    - 额定电容范围:100µF 至 270µF
    - 容差:±20%
    - 温度范围:-55°C 至 +150°C
    - 工作寿命:1000小时@150°C
    - 最大ESR(20°C/100kHz):27mΩ 至 20mΩ
    - 最大漏电流:0.01CV (µA)
    - 额定纹波电流(150°C/100kHz):1400mA 至 1800mA
    - 尺寸规格:φ8mm × 10mm 至 φ10mm × 10mm

    产品特点和优势


    1. 高可靠性:在150°C下能够连续工作1000小时,保证了长时间稳定的电性能。
    2. 低ESR:降低了内部电阻,提高电源转换效率。
    3. 高纹波电流承受能力:能够在高压环境下提供更高的纹波电流处理能力,满足各种复杂应用需求。
    4. 符合RoHS标准:确保环保和安全性,符合现代制造要求。
    5. AEC-Q200认证:经过严格测试,适用于汽车电子应用。

    应用案例和使用建议


    应用场景:适用于汽车电子、工业控制、通信设备及医疗设备等对稳定性要求较高的场合。
    使用建议:
    - 在安装时注意避免过热,确保良好的散热设计。
    - 为防止电容器老化,建议定期检查电容器的工作状态。
    - 确保连接线正确连接,减少因接触不良导致的额外电阻。

    兼容性和支持


    兼容性:该电容器能够与多种标准电路板设计兼容,具体配置代码请参见规格书。厂商提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电容器安装后出现异常温升
    - 解决方案:检查电路板设计是否合理,确保足够的散热空间;确认负载情况,必要时调整负载。
    2. 问题:电容器在高温下失效
    - 解决方案:确认使用环境温度是否超过额定值;如果需要在高温环境下工作,请选择耐高温型号并优化散热设计。

    总结和推荐


    综上所述,这款导电聚合物混合铝电解电容器具备卓越的可靠性、高性能和广泛的应用场景。无论是汽车电子还是工业控制,都是理想的选择。推荐给对电容器稳定性有较高要求的客户。
    注: 更详细的规格和建议,请参考产品手册中的相关章节。

GYD1V151MCW1GS参数

参数
电容值 150μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 1.8A@ 100 kHz,270mA@ 120Hz
工作寿命 1000h@ 150°C
长*宽*高 10.3mm*10.3mm*11mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GYD1V151MCW1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYD1V151MCW1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON GYD1V151MCW1GS GYD1V151MCW1GS数据手册

GYD1V151MCW1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.9732 ¥ 8.1442
1000+ $ 0.9129 ¥ 7.6394
1500+ $ 0.8813 ¥ 7.375
2500+ $ 0.8449 ¥ 7.0707
3500+ $ 0.8229 ¥ 6.8863
5000+ $ 0.8011 ¥ 6.7038
12500+ $ 0.7515 ¥ 6.2891
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 4072.1
直接购买
加入购物车
