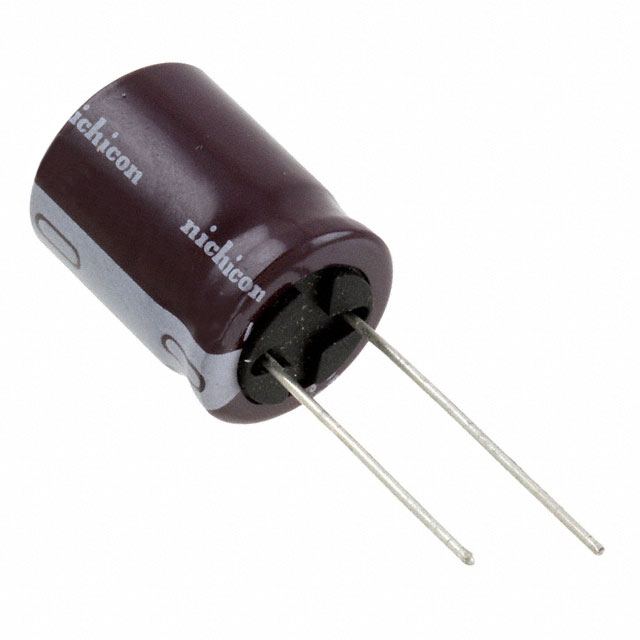

UCS2W220MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 450V ±20% 10000h@ 105°C 365mA@ 120Hz,730mA@ 100kHz 通孔安装 16mm*20mm*21.5mm
供应商型号: UA-UCS2W220MHD1TN
供应商: 海外现货
标准整包数: 250
NICHICON 铝电解电容 UCS2W220MHD1TN

UCS2W220MHD1TN概述

    # 铝电解电容器 UCS 系列技术手册

    产品简介


    铝电解电容器 UCS 系列是专为高可靠性应用设计的小型化、大纹波电流的产品。这类电容器适合用在灯管镇流器等应用中。UCS 系列完全符合 RoHS 指令(2011/65/EU)。
    主要特性
    - 小型化设计
    - 高纹波电流
    - 长寿命:在 +105°C 下可承受 8000 到 10000 小时的负载寿命
    - 适用于灯管镇流器等应用
    应用领域
    - 灯管镇流器
    - 工业控制
    - 通信设备
    - 家用电器

    技术参数


    以下是 UCS 系列电容器的技术参数汇总:
    | 参数 | 描述 |

    | 温度范围 | –40°C 到 +105°C (-25°C 到 +105°C @ 450V) |
    | 额定电压 | 160VDC 至 450VDC |
    | 额定电容 | 6.8μF 至 330μF |
    | 电容公差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | 应用额定电压 1 分钟后 ≤ 0.04CV + 100 μA |
    | 损耗角正切 (tan δ) | 额定电压下最大值:0.20 @ 20°C (400V: 0.24) |
    | 低温稳定性 | –25°C 或 –40°C 下电容变化 ≤ ±20% |
    | 耐久性 | 1000 小时无负载储存后电压处理符合要求 |
    | 外观标记 | 白色字母印刷在深棕色套筒上 |
    | 端子配置 | 径向引脚类型 |
    | 形状 | 铅笔型 |

    产品特点和优势


    UCS 系列铝电解电容器具有以下独特功能和优势:
    - 高可靠性:能够承受长时间的工作条件,满足严格的工业标准。
    - 高纹波电流:能够处理高电流波动,适用于苛刻的应用环境。
    - 小型化设计:占用空间小,适合现代紧凑型设备的设计需求。
    - 长寿命:保证在 +105°C 条件下的长使用寿命,减少维护成本。
    - 符合RoHS标准:绿色环保,易于集成到各类电子产品中。

    应用案例和使用建议


    UCS 系列电容器主要应用于灯管镇流器系统中。以下是一些使用建议:
    - 在灯管镇流器系统中,选择合适的额定电压和电容量,以确保最佳性能。
    - 为了延长使用寿命,建议避免长期暴露在极端温度环境中。
    - 在安装过程中,确保良好的散热,以防止过热导致电容器损坏。

    兼容性和支持


    UCS 系列电容器可与其他主流电子设备兼容,适用广泛。制造商提供详细的安装指南和技术支持,确保用户能够顺利集成并优化使用效果。

    常见问题与解决方案


    以下列出了一些常见的问题及其解决方法:
    1. 电容器温度过高:
    - 解决方案:检查散热是否充分,必要时增加散热装置。
    2. 泄漏电流过大:
    - 解决方案:检查电路是否正常,确认连接正确且稳固。
    3. 电容器失效:
    - 解决方案:检查是否超出了电容器的额定工作条件,更换符合规格的电容器。

    总结和推荐


    UCS 系列铝电解电容器凭借其高可靠性、高纹波电流能力和长寿命,在多种应用中表现出色。无论是工业控制还是家用电器,该系列产品都是理想的选择。对于需要高性能、高可靠性的场合,强烈推荐使用 UCS 系列铝电解电容器。

UCS2W220MHD1TN参数

参数
电容值 22μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 365mA@ 120Hz,730mA@ 100kHz
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCS2W220MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2W220MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2W220MHD1TN UCS2W220MHD1TN数据手册

UCS2W220MHD1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.3513 ¥ 2.9435
2000+ $ 0.3263 ¥ 2.734
库存: 206250
起订量: 750 增量: 250
交货地:
最小起订量为:750
合计: ¥ 2207.62
