首页  >  产品百科  >  UKL1J101KPD1TD

UKL1J101KPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 63V ±20% 2000h@ 85°C 330mA@ 120Hz,495mA@ 10kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: M-UKL1J101KPD1TD
供应商: Future
标准整包数: 500

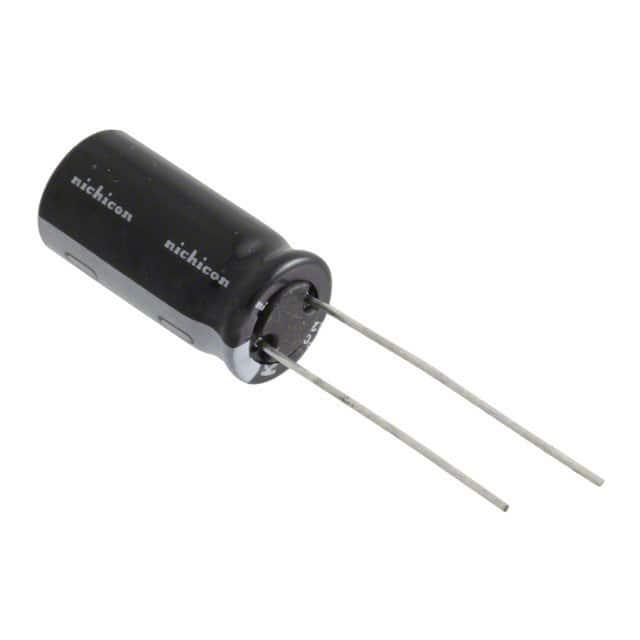

NICHICON 铝电解电容 UKL1J101KPD1TD

UKL1J101KPD1TD概述

    ALUMINUM ELECTROLYTIC CAPACITORS UKL 技术手册解析

    产品简介


    铝电解电容器 UKL 是一款标准低漏电流系列的产品,具有高可靠性和环保设计。该系列产品符合RoHS指令(2011/65/EU)和相关修订版((EU)2015/863),并提供径向引脚安装方式。UKL 系列广泛应用于消费电子、工业控制、通信设备以及汽车电子等领域,能够满足对高稳定性与低漏电流要求的应用需求。

    技术参数


    | 参数名称 | 规格范围 |

    | 工作温度范围 | –40°C 至 +85°C(可选至 +105°C) |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 1.5μF 至 10,000μF |
    | 容值精度 | ±20%(M级),±10%(K级) |
    | 漏电流 | ≤ 0.002CV 或 0.2μA 中较大者 |
    | 损耗角正切值(tan δ) | 6.3V: ±20%,其他: ±15% |
    | 低温稳定性 | 120Hz, 20°C 下的电容变化不超过初始值±15% |
    | 耐久性测试 | 在85°C或105°C下持续工作2000小时/1000小时 |
    应用特点和优势
    1. 低漏电流特性:特别适合需要长寿命和高稳定性的电路设计,比如电源滤波和平滑电路。
    2. 宽温域适应性:能够在极端温度环境下保持良好的性能表现。
    3. 环保合规性:完全符合RoHS指令,使用无铅材料,绿色环保。
    4. 高可靠性:经过严格的耐久性测试验证,确保长时间运行下的稳定性。
    5. 多功能适用性:适用于消费类电子、工业控制及通信设备等多个行业领域。

    应用案例和使用建议


    1. 电源模块滤波:在直流稳压电路中作为输出端滤波电容器,降低输出纹波电压,提升系统整体效率。
    - 建议选择额定电压高于实际工作电压至少50%的型号以增加安全性。
    2. 音频设备旁路:在音频放大器中用于旁路去耦合,减少噪声干扰。
    - 注意匹配合适的容量与频率响应特性,以避免不必要的信号失真。
    3. 汽车电子控制单元:在严苛环境条件下仍能保证正常运作。
    - 优先选用扩展温度范围的产品(–40°C 至 +105°C),并结合定期检查来延长使用寿命。

    兼容性和支持


    - 兼容性:UKL系列与大多数主流电子平台兼容,例如Arduino、Raspberry Pi等开发板,同时也适配各种工业控制器模块。
    - 技术支持:制造商提供详尽的技术文档下载服务,并设有专业的客服团队解答客户疑问。此外还提供了样片申请通道帮助客户快速评估产品性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致失效 | 检查散热措施是否到位,必要时加装散热片 |
    | 漏电流异常增大 | 确认是否超过规定的工作条件限制 |
    | 容量下降较快 | 查看是否因过充放电造成损害 |

    总结和推荐


    UKL系列铝电解电容器凭借其卓越的技术指标和多样化应用场景成为市场上备受青睐的选择之一。无论是在日常消费电子产品还是工业自动化设备中都展现出了极高的性价比和稳定性。因此强烈推荐给需要高性能低漏电流电容解决方案的设计工程师们。同时,考虑到其环保特性和全面的支持服务体系,进一步增强了该产品的市场竞争力。如果您正在寻找一款可靠的铝电解电容器,UKL系列无疑是一个值得信赖且理想的选择。

UKL1J101KPD1TD参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 330mA@ 120Hz,495mA@ 10kHz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UKL1J101KPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL1J101KPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL1J101KPD1TD UKL1J101KPD1TD数据手册

UKL1J101KPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
