UFG1C101MPM

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 1000h@ 85°C 128mA@ 120Hz,192mA@ 10kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 493-14466-ND
供应商: Digi-Key
标准整包数: 1

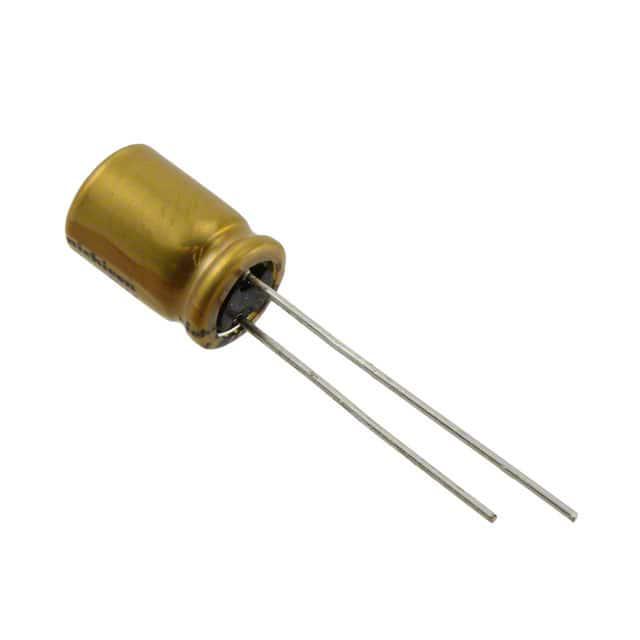

NICHICON 铝电解电容 UFG1C101MPM

UFG1C101MPM概述

    铝电解电容器:UFG高规格标准型

    产品简介


    铝电解电容器是一种常用的电子元件,用于储存和释放电荷。本产品特别适用于音频设备,如家庭影院系统和高端音响。其核心优势在于其在低频领域的出色表现和音质的丰富度。UFG高规格标准型电容器采用了先进的蚀刻技术,能够在宽温度范围内保持稳定的性能,特别适合对音频效果有较高要求的应用场景。

    技术参数


    - 额定电压范围:6.3 V 至 100 V
    - 额定电容范围:1 µF 至 10000 µF
    - 电容容差:± 20%
    - 泄漏电流:在20°C下施加额定电压1分钟后,泄漏电流不超过0.01CV 或 3 μA,取较大者
    - 损耗角正切(tan δ):详见下表
    - 低温稳定性:-40°C 至 +85°C
    - 耐久性:按照JIS C 5101-4标准,在85°C下施加额定电压1000小时后,在20°C条件下满足规定值
    - 标称值变化:在初始测量基础上±20%内(不超过16V)
    - 频率系数:不同频率下的额定纹波电流系数
    - 产品尺寸:具体见尺寸表
    | 额定电压 (V) | tan δ (MAX.) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 80 | 0.09 |
    | 100 | 0.08 |
    | 额定电压 (V) | 阻抗比 (MAX.) |

    | 6.3 | 4 |
    | 10 | 3 |
    | 16 | 2 |
    | 25 | 2 |
    | 35 | 3 |
    | 50 | 3 |
    | 63 | 3 |
    | 80 | 3 |
    | 100 | 3 |

    产品特点和优势


    - 高音质:UFG高规格标准型电容器专为音频设备设计,采用先进的蚀刻技术,使得音质更加丰富和清晰。
    - 稳定性和可靠性:能在广泛的温度范围内(-40°C 至 +85°C)保持出色的性能,确保长期稳定运行。
    - 低泄漏电流:在额定电压下,泄漏电流控制在较低水平,确保电容器的高效率和长寿命。
    - 高耐久性:符合JIS C 5101-4标准,经过严格的耐久性测试。

    应用案例和使用建议


    - 音频设备:如家庭影院系统、高端音响等。在这些应用中,电容器的高音质表现和稳定性尤为重要。
    - 建议:在高温环境下使用时,建议选择较高额定电压的产品,以确保更好的耐热性能和长期稳定性。

    兼容性和支持


    - 兼容性:该产品可广泛应用于各类音频设备,兼容多种品牌和型号的音响设备。
    - 厂商支持:提供详细的技术文档和应用指南,以及24小时技术支持服务。

    常见问题与解决方案


    - Q: 如何降低泄漏电流?
    A: 确保正确的安装方法,避免长时间暴露于高温环境中。
    - Q: 为什么音质会变差?
    A: 检查是否有其他干扰因素,如电源供应不稳定或线路接触不良。
    - Q: 高温环境会影响电容器的性能吗?
    A: 是的,高温会导致电容器性能下降。建议选择符合高温要求的产品型号。

    总结和推荐


    UFG高规格标准型铝电解电容器凭借其卓越的音质表现、出色的稳定性和可靠性,在音频设备领域具有显著的优势。它不仅能满足高端音响系统的需求,还能在各种苛刻的工作环境中保持高效性能。因此,对于需要高音质表现和可靠性的音频设备制造商和用户,强烈推荐使用该产品。

UFG1C101MPM参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 128mA@ 120Hz,192mA@ 10kHz
工作寿命 1000h@ 85°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UFG1C101MPM厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFG1C101MPM数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFG1C101MPM UFG1C101MPM数据手册

UFG1C101MPM封装设计

查看详情并下载
Symbol
Footprint
3D Model
