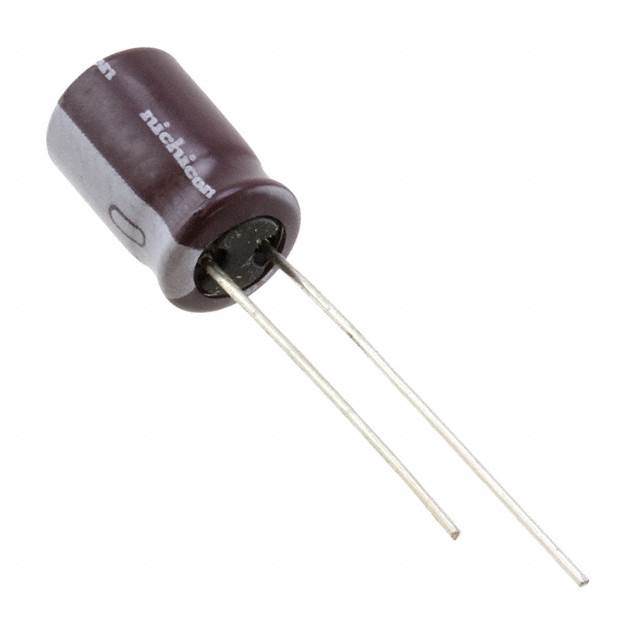

UPW1H101MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 3000h@ 105°C 315.25mA@ 120Hz,485mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: UPW1H101MPD1TD
供应商: 国内现货
标准整包数: 50
NICHICON 铝电解电容 UPW1H101MPD1TD

UPW1H101MPD1TD概述

    铝电解电容器:UPW系列

    产品简介


    铝电解电容器是一种常见的电容元件,广泛应用于各种电路设计中,尤其是开关电源、变频器和高频信号处理等领域。本手册主要介绍的是UPW系列铝电解电容器,具有低阻抗、高可靠性的特点,特别适合于开关电源的设计和制造。UPW系列继承了UM系列的优点,并进一步改进了封装尺寸和阻抗性能,提供更小的封装体积和更低的阻抗值。此外,这些电容器能够承受长时间运行的压力,并且符合RoHS指令和AEC-Q200标准。

    技术参数


    | 参数 | 值 |

    | 额定电压范围 | 6.3V至450V |
    | 额定电容范围 | 0.47μF至15000μF |
    | 容量公差 | ±20% |
    | 温度范围 | -55°C至+105°C(6.3V至100V);-40°C至+105°C(160V至400V);-25°C至+105°C(450V) |
    | 最大漏电流 | CV≤1000时,I≤0.1CV+40μA;CV>1000时,I≤0.04CV+100μA |
    | 损耗角正切(tan δ) | 见表格 |

    产品特点和优势


    1. 小型化设计:UPW系列的电容器在相同的额定电压和容量下,尺寸更小,比UM系列更紧凑。
    2. 低阻抗:具有更低的ESR(等效串联电阻),适合于高频应用场景。
    3. 高可靠性:可以承受高达8000小时的高温工作,具有较长的使用寿命。
    4. 环保材料:符合RoHS标准,采用无铅引线和PET套管。
    5. 宽泛的应用范围:适用于多种电压和温度要求的场合,如开关电源、变频器、通信设备等。

    应用案例和使用建议


    应用场景:
    - 开关电源设计
    - 工业自动化控制系统
    - 通信设备
    - 医疗设备
    使用建议:
    1. 在选择UPW系列电容器时,确保其额定电压与电路需求匹配。
    2. 为避免因过压而损坏电容器,建议在设计时预留一定的安全余量。
    3. 长期储存时应考虑存储条件,特别是在高温环境下要确保电容器性能稳定。

    兼容性和支持


    UPW系列电容器与市场上多数主流的开关电源控制器兼容,可以方便地集成到现有的系统中。厂商提供了详细的安装指南和技术支持,帮助客户顺利地完成设计和安装过程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现焊接不良 | 确保焊接温度和时间控制得当,焊接后进行适当的冷却。 |
    | 使用过程中发现漏电流过大 | 检查电路是否存在故障,或更换符合规范的新电容器。 |
    | 电容器在高温下运行时表现异常 | 确认所选型号符合工作温度要求,并检查散热措施是否到位。 |

    总结和推荐


    UPW系列铝电解电容器凭借其优良的特性,在工业应用中表现出色,尤其是在需要高可靠性和高频率特性的场景中。这些电容器的小型化、低阻抗和高耐久性使其在市场上具备极强的竞争力。因此,我们强烈推荐在开关电源和其他类似的电力电子设备中使用UPW系列铝电解电容器。如果您有任何疑问或需要进一步的技术支持,请联系供应商获取帮助。

UPW1H101MPD1TD参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 315.25mA@ 120Hz,485mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装
