UPS1V101MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 2000h@ 105°C 205mA@ 120Hz,410mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: UPS1V101MPD
供应商: 国内现货
标准整包数: 5

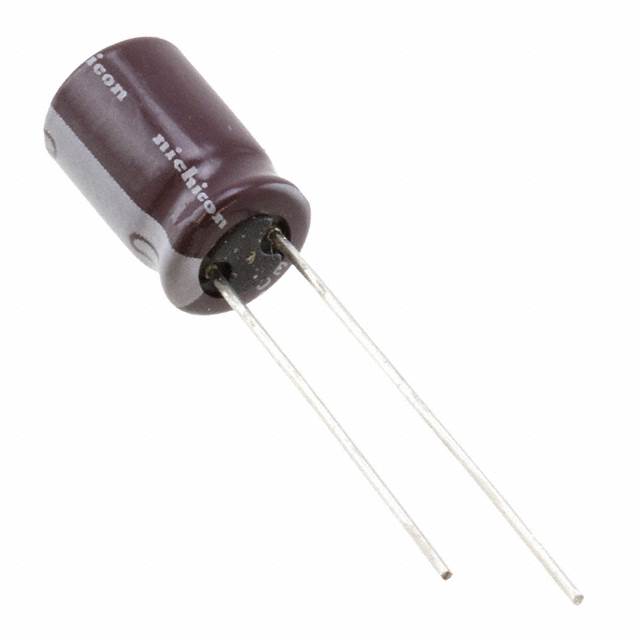

NICHICON 铝电解电容 UPS1V101MPD

UPS1V101MPD概述


    产品简介


    UPS系列铝电解电容器 是专为开关电源设计的小型化、低阻抗电容器。它们具备宽温度范围的特点,能够承受极低至 -55°C 和高达 +105°C 的温度变化。该系列产品符合RoHS指令 (2011/65/EU, (EU)2015/863),适合于多种工业和消费类电子产品应用。

    技术参数


    以下是UPS系列铝电解电容器的主要技术规格:
    - 类别温度范围:–55°C 至 +105°C (6.3V 至 100V), –40°C 至 +105°C (160V 至 400V), –25°C 至 +105°C (450V)
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47µF 至 15000µF
    - 电容容差:± 20% (120Hz, 20°C)
    - 漏电流:
    - CV ≤ 1000:I = 0.1CV + 40 µA 或更小
    - CV > 1000:I = 0.04CV + 100 µA 或更小
    - 损耗角正切 (tan δ):范围为 0.08 到 0.52(具体数值根据额定电压变化)
    - 耐久性:在 105°C 下无负载存放 1000 小时后,电容器的电容值变化在初始值的 ±20% 内
    - 端子配置:径向引脚类型,带防爆压力释放阀
    - 包装:PET 套管,无铅焊料线
    - 最小订购量:请参考《铝电解电容器指南》中的具体要求

    产品特点和优势


    1. 小型化设计:紧凑的设计使其适用于空间受限的应用场景。
    2. 低阻抗:低ESR特性有助于提高转换效率和减少热损失。
    3. 宽温度范围:适应严苛环境下的使用需求。
    4. 高可靠性和耐久性:严格的测试确保了长期稳定的工作性能。
    5. 符合RoHS标准:环保材料使得该产品更加友好。

    应用案例和使用建议


    应用案例:
    - 开关电源:UPS系列电容器广泛应用于各种开关电源模块,如服务器、通信设备及家电控制板。
    - 照明系统:用于LED驱动电源,提供稳定的电容性能以保证照明系统的正常工作。
    - 汽车电子:由于其宽温范围,适合用于汽车电子系统中,例如车载充电器、仪表盘电路等。
    使用建议:
    - 环境适应性:考虑到温度变化较大时的性能影响,建议对工作环境进行充分的考虑,特别是在极端低温或高温条件下。
    - 配套方案:与相同系列的其他组件搭配使用,以确保整个系统的兼容性和稳定性。
    - 定期检测:长时间工作环境下建议定期检测电容器的性能,确保系统的长期可靠性。

    兼容性和支持


    UPS系列铝电解电容器可与市场上常见的其他电容器兼容使用。厂商提供了详细的安装和维护指导,并可通过官方技术支持渠道获取进一步的帮助。

    常见问题与解决方案


    1. 问:如何选择合适的额定电压?
    - 答:选择额定电压时应考虑电源的实际工作电压并留有一定的安全余量,通常选择比实际工作电压高约20%的额定电压。
    2. 问:电容器如何储存以防止失效?
    - 答:应在干燥、通风良好的环境中存放,并避免极端温度变化。最好将电容器保持在推荐的存储温度范围内。
    3. 问:如果发现电容值降低,如何处理?
    - 答:检查电源线路是否存在过压现象,如有必要更换电容器或重新校准电源输出。

    总结和推荐


    总体而言,UPS系列铝电解电容器凭借其优异的性能和宽广的应用范围,在众多领域具有明显的优势。其小巧的尺寸、低阻抗和良好的温度适应性使其成为现代电子设备的理想选择。如果您正在寻找一款既能保证系统稳定又能应对恶劣环境的电容器,UPS系列将是您的不二之选。

UPS1V101MPD参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 205mA@ 120Hz,410mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPS1V101MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1V101MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1V101MPD UPS1V101MPD数据手册

UPS1V101MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.9847
50+ ¥ 2.8639
100+ ¥ 2.7431
库存: 6840
起订量: 185 增量: 0
交货地:
最小起订量为:100
合计: ¥ 274.31
