首页  >  产品百科  >  UPJ1J101MHD6

UPJ1J101MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 63V ±20% 5000h@ 105°C 460mA@ 120Hz 通孔安装 15mm(宽度)*16.5mm(高度)
供应商型号: 647-UPJ1J101MHD6
供应商: Mouser
标准整包数: 1

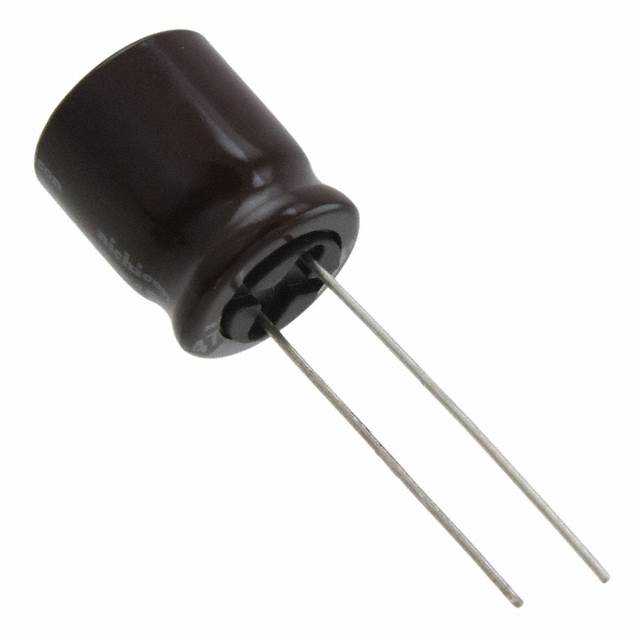

NICHICON 铝电解电容 UPJ1J101MHD6

UPJ1J101MHD6概述

    铝电解电容器 — UPJ系列

    产品简介


    铝电解电容器是一种广泛应用于电源供应和各种电子设备中的关键组件。本文将详细介绍UPJ低阻抗铝电解电容器,它专为开关电源设计,提供低阻抗和高可靠性。UPJ电容器符合RoHS标准,且具有多种规格和配置,适用于广泛的工业和消费电子产品。

    技术参数


    - 额定电压范围:6.3V至450V
    - 额定电容范围:1µF至15000µF
    - 容差:±20%
    - 泄漏电流:不超过0.03CV或4μA(取较高值)
    - 损耗角正切(tanδ):见下表
    - 温度范围:–55°C至+105°C(6.3V至100V),–40°C至+105°C(160V至400V),–25°C至+105°C(450V)
    - 最大阻抗比(MAX.):根据额定电压和温度变化而异
    - 纹波电流:额定纹波电流随频率变化

    产品特点和优势


    UPJ系列铝电解电容器具有以下显著特点:
    - 低阻抗:有效降低电源噪声,提高电源效率。
    - 高可靠性:耐受高温及长时间运行,适合恶劣环境。
    - 兼容性强:适用于各类开关电源设计,具有良好的通用性。
    - RoHS合规:环保材料,符合现代电子产品要求。

    应用案例和使用建议


    - 应用领域:广泛应用于计算机、通讯设备、汽车电子等领域的开关电源系统。
    - 使用建议:选择适当的额定电压和电容值以确保最佳性能。注意电容器的安装方向和散热管理,避免过热导致失效。

    兼容性和支持


    UPJ系列电容器可与其他标准电子元件无缝集成。厂商提供详尽的技术支持和售后服务,包括产品咨询、故障排查和替换服务。

    常见问题与解决方案


    - 问题1:电容器泄漏电流过高。
    - 解决方案:检查焊接质量,确认电容器没有损坏或老化。必要时更换电容器。
    - 问题2:纹波电流超过规格限制。
    - 解决方案:减少负载或增加电容器数量以分散纹波电流。也可以选用更高额定值的电容器。

    总结和推荐


    UPJ系列铝电解电容器以其低阻抗、高可靠性和广泛应用范围,在开关电源和其他电力电子设备中表现出色。建议在设计开关电源系统时优先考虑使用该系列电容器,以获得最佳性能和长期稳定性。

UPJ1J101MHD6参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 460mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 15mm(宽度)*16.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPJ1J101MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1J101MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1J101MHD6 UPJ1J101MHD6数据手册

UPJ1J101MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
10+ $ 0.5589 ¥ 4.7227
50+ $ 0.4313 ¥ 3.6441
100+ $ 0.3729 ¥ 3.151
500+ $ 0.2981 ¥ 2.5188
1200+ $ 0.27 ¥ 2.2815
2400+ $ 0.2419 ¥ 2.0442
6000+ $ 0.2247 ¥ 1.8987
10800+ $ 0.2184 ¥ 1.8455
库存: 299
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
直接购买
加入购物车
