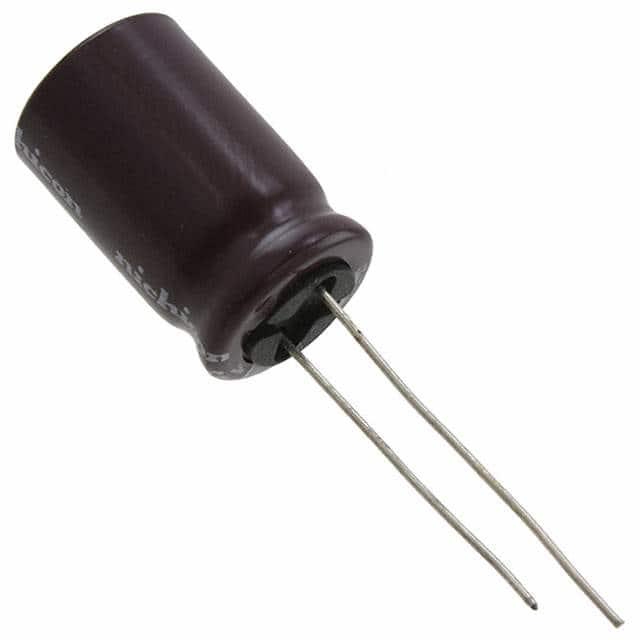

UPM1J221MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 63V ±20% 5000h@ 105°C 1.14A@ 10 kHz,835mA@ 120Hz 通孔安装 12.5mm*20mm*22mm
供应商型号: 647-UPM1J221MHD1TO
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPM1J221MHD1TO

UPM1J221MHD1TO概述

    铝电解电容器:技术手册与应用指南

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的关键组件之一。它们主要用于储存和释放电能,适用于电源滤波、耦合、旁路和信号处理等多种电路应用。本手册所描述的产品系列以其高可靠性、低阻抗和高耐压能力著称,适合用于通信设备、汽车电子、工业控制及消费电子等领域。

    技术参数


    本节将提供铝电解电容器的技术规格和性能参数:
    - 类型编号系统:
    - 示例:25V 470µF
    - 规格标识如下:25V 470µF 代码编号(请参见第20页至第22页)。

    - 尺寸代码:
    - 标准尺寸代码请参见下文表格。

    - 容差:
    - 容量精度为±20%。

    - 额定电压范围:
    - 6.3 V 至 450 V。

    - 额定电容范围:
    - 1 µF 至 15000 µF。

    - 额定电压频率系数:
    - 6.3 V 至 100 V:10 kHz 至 200 kHz。
    - 160 V 至 450 V:50 Hz 至 120 Hz。

    - 工作温度范围:
    - -55°C 至 +105°C(6.3 V 至 100 V),-40°C 至 +105°C(160 V 至 400 V),-25°C 至 +105°C(450 V)。

    - 泄漏电流:
    - 20°C 下,每增加1000 µF,漏电流增加0.02 µA。

    - 损耗角正切 (tan δ):
    - 最大值:见表内数据。

    - 阻抗比:
    - 最大值:见表内数据。

    - 稳态负载寿命:
    - 105°C 下承受5000小时(小型号:3000小时;小型号:2000小时)。

    产品特点和优势


    - 高可靠性:经过高温测试,能够在极端环境下长期稳定运行。
    - 低阻抗:能够提供更稳定的电流输出,降低功耗。
    - 宽电压范围:覆盖从6.3 V 到 450 V,适用于多种应用场景。
    - 长使用寿命:达到或超过5000小时寿命要求。

    应用案例和使用建议


    - 电源滤波:在电源电路中起到滤波作用,减少电源纹波干扰。
    - 信号耦合:实现信号的耦合,保证信号传输的完整性。
    - 耦合:用于交流耦合,避免直流偏置。
    - 旁路:通过减少局部电压波动来提高电路稳定性。

    建议在安装时保持适当的散热措施,以延长电容器的使用寿命。此外,当应用在高压环境中时,需确保其安全操作。

    兼容性和支持


    - 兼容性:与其他标准电容器产品兼容,方便更换和升级。
    - 支持服务:制造商提供详细的技术支持和维护服务,保障产品质量。

    常见问题与解决方案


    - 问题:电容器在高温下容量下降?
    - 解决方案:检查是否符合温度范围规定,适当降温。
    - 问题:电容器过热?
    - 解决方案:检查是否过载,增加散热措施。
    - 问题:容量低于预期?
    - 解决方案:确认是否符合温度范围,测量具体参数。

    总结和推荐


    综上所述,该款铝电解电容器凭借其高可靠性、低阻抗和宽电压范围等特点,在电源管理、信号处理及工业控制等多领域有着广泛的应用前景。对于需要高可靠性的电路设计来说,是一款值得信赖的选择。强烈推荐用于各类电源管理和信号处理的应用中。
    本文档整理自技术手册,详细技术规格及使用说明,请参阅手册原文。

UPM1J221MHD1TO参数

参数
电容值 220μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.14A@ 10 kHz,835mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UPM1J221MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1J221MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1J221MHD1TO UPM1J221MHD1TO数据手册

UPM1J221MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.966 ¥ 8.1627
10+ $ 0.7245 ¥ 6.122
100+ $ 0.5511 ¥ 4.6568
500+ $ 0.4417 ¥ 3.7325
1000+ $ 0.3812 ¥ 3.2215
2500+ $ 0.3197 ¥ 2.7013
25000+ $ 0.3035 ¥ 2.5642
库存: 3099
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.16
直接购买
加入购物车
