UBT1V101MPD8TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 5000h@ 125°C 310mA@ 120Hz,620mA@ 100kHz 通孔安装 10mm*12.5mm*14.5mm
供应商型号: AV-A-UBT1V101MPD8TD
供应商: Avnet
标准整包数: 500

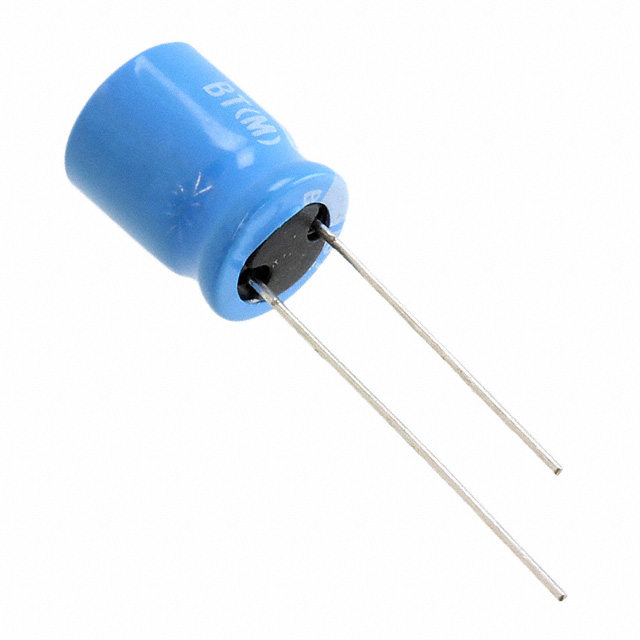

NICHICON 铝电解电容 UBT1V101MPD8TD

UBT1V101MPD8TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常用的电子元器件,以其高可靠性和负载寿命长而著称。这种电容器特别适合于汽车电子设备的应用,因为这些设备需要耐受重型服务的要求。此外,铝电解电容器符合RoHS指令(2011/65/EU和(EU)2015/863),并满足AEC-Q200标准,确保了它们在各种应用中的合规性和可靠性。

    技术参数


    以下是铝电解电容器的主要技术参数:
    - 温度范围:–40°C到+125°C(10V至250V),–25°C到+125°C(350V至450V)
    - 额定电压范围:10V至450V
    - 额定电容范围:4.7μF至4700μF
    - 电容容差:±20%(在120Hz、20°C下)
    - 泄漏电流:存储在125°C下无负载1000小时后,在20°C条件下施加额定电压1分钟后,泄漏电流不超过0.03CV或4μA,取两者较大值
    - 损耗角正切:见下表
    | 额定电压(V) | 损耗角正切(tan δ) |

    | 10 | ≤0.20 |
    | 16 | ≤0.16 |
    | 25 | ≤0.14 |
    | 35 | ≤0.12 |
    | 50 | ≤0.10 |
    | 63 | ≤0.10 |
    | 80 | ≤0.08 |
    | 100 | ≤0.08 |
    | 160至250 | ≤0.20 |
    | 350至450 | ≤0.24 |

    产品特点和优势


    - 高可靠性:能够承受长达2000至10000小时的负载寿命(在+125°C条件下)
    - 温度适应性强:适用于–40°C至+125°C的工作温度范围
    - 符合规范:符合RoHS指令,且满足AEC-Q200标准
    - 广泛的电压和电容选择:提供多种电压和电容选项,以适应不同的应用场景

    应用案例和使用建议


    - 汽车电子设备:铝电解电容器因其高可靠性和负载寿命长,非常适合用于汽车电子设备中,如引擎控制系统、防抱死刹车系统等。
    - 工业设备:在工业设备中,这些电容器可用于电源管理、电机控制等领域。
    - 使用建议:确保电容器的安装环境与额定工作温度相符,以避免过热导致的失效。在高温环境下,可选择高耐温版本的产品。

    兼容性和支持


    - 兼容性:本产品与其他电子元器件具有良好的兼容性,可根据具体应用需求进行选择。
    - 支持和维护:我们提供详细的技术文档和售后服务,用户可通过我们的官方网站获取更多信息和支持。

    常见问题与解决方案


    - 问题1:电容器泄漏电流异常大
    - 解决办法:检查是否有外部短路或电容器安装不当的情况,必要时更换电容器。
    - 问题2:电容器容量不稳定
    - 解决办法:确认所选电容器的电容值是否符合应用要求,检查是否存在温度过高或过低的情况。
    - 问题3:电容器出现异常发热
    - 解决办法:确认工作电压和电流是否在额定范围内,避免超过额定值使用。

    总结和推荐


    综上所述,这款铝电解电容器凭借其高可靠性、宽温度范围和良好的电气特性,在汽车电子和其他工业应用中表现出色。其符合RoHS标准和AEC-Q200规范,确保了其在市场上的竞争力。强烈推荐用于需要高可靠性的应用场景,特别是在汽车电子和工业设备中。
    通过以上详细的介绍和技术参数,相信读者对铝电解电容器有了全面的了解。如有更多疑问或需要进一步的技术支持,请随时联系我们的技术支持团队。

UBT1V101MPD8TD参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 125°C
纹波电流 310mA@ 120Hz,620mA@ 100kHz
长*宽*高 10mm*12.5mm*14.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,弹夹装

UBT1V101MPD8TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBT1V101MPD8TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBT1V101MPD8TD UBT1V101MPD8TD数据手册

UBT1V101MPD8TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.2289 ¥ 2.0255
7500+ $ 0.2184 ¥ 1.9325
12000+ $ 0.209 ¥ 1.8493
19500+ $ 0.2012 ¥ 1.7804
库存: 12000
起订量: 5000 增量: 500
交货地:
最小起订量为:5000
合计: ¥ 10127.5
