URZ1J331MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 63V ±20% 1000h@ 105°C 510mA@ 120Hz,765mA@ 10kHz 通孔安装 12.5mm*15.5mm*16.5mm
供应商型号: 647-URZ1J331MHD1TO
供应商: Mouser
标准整包数: 1

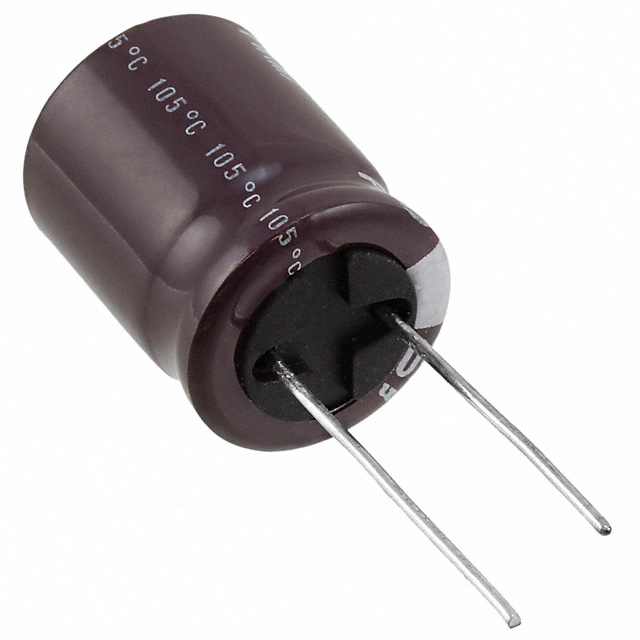

NICHICON 铝电解电容 URZ1J331MHD1TO

URZ1J331MHD1TO概述

    铝电解电容器:URZ系列

    产品简介


    铝电解电容器是一种广泛应用于电力电子、通信设备和工业控制领域的关键电子元件。URZ系列属于紧凑型低轮廓设计,具有宽温度范围的特点。这些电容器适用于空间受限的设计,并能在极端温度条件下保持稳定性能。URZ系列符合RoHS标准,环保可靠。

    技术参数


    URZ系列电容器的技术参数如下:
    - 温度范围:–55°C(–40°C)至 +105°C
    - 额定电压:6.3V至400V
    - 额定电容:1µF至10,000µF
    - 电容容差:±20%
    - 泄漏电流:经过20°C下施加额定电压2分钟后,泄漏电流不超过0.01CV或3µA(取较大值)
    - 损耗角正切(tan δ):最大值为0.28(6.3V),逐步减小至0.08(400V)
    - 阻抗比(ZT/Z20):6.3V时最大值为5,逐步减小至400V时的最大值为10
    - 外壳尺寸:φD×L (mm),具体尺寸参见数据表

    产品特点和优势


    URZ系列电容器具备以下特点和优势:
    - 紧凑型设计:与URS系列相比,URZ系列拥有相同的体积,但支持更宽的温度范围。
    - 高可靠性:在高温条件下(105°C)储存1000小时后,仍能满足耐久性的规定要求。
    - 环保标准:符合RoHS指令,确保无铅焊接工艺。

    应用案例和使用建议


    URZ系列电容器广泛应用于多种领域,如电源转换、滤波电路和信号耦合。以下是具体的使用建议:
    - 开关电源:URZ系列电容器可作为储能元件,确保电源在开关切换时提供稳定的能量供应。
    - 电池管理系统:在电池充电和放电过程中,URZ系列电容器能够吸收瞬态电流,保护电池免受过压或过流影响。
    - 工业自动化:在恶劣的工业环境中,URZ系列电容器的宽温范围保证了其长期稳定运行。

    兼容性和支持


    URZ系列电容器设计上考虑了广泛的兼容性,适用于各种标准电路板组装。制造商提供详尽的产品文档和技术支持,确保客户能够正确使用和维护这些电容器。

    常见问题与解决方案


    根据技术手册中的内容,以下是几个常见的用户问题及解决方案:
    - 问题1:泄漏电流过高
    - 解决方案:检查电容器是否安装正确,避免接触不良。如果问题仍然存在,建议更换电容器。
    - 问题2:温度过高导致电容器损坏
    - 解决方案:确保电容器的工作环境温度不超过规定的范围。必要时,可以添加散热装置来降低温度。

    总结和推荐


    综上所述,URZ系列铝电解电容器以其紧凑设计、宽温度范围和高可靠性,在多种应用场合中表现出色。无论是电源管理还是工业控制,URZ系列电容器都是理想的选择。强烈推荐在需要高性能、可靠性和紧凑设计的应用中使用URZ系列电容器。

URZ1J331MHD1TO参数

参数
电容值 330μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 510mA@ 120Hz,765mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 12.5mm*15.5mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

URZ1J331MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

URZ1J331MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON URZ1J331MHD1TO URZ1J331MHD1TO数据手册

URZ1J331MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4145 ¥ 11.9525
10+ $ 0.9315 ¥ 7.8712
50+ $ 0.6985 ¥ 5.9023
100+ $ 0.6358 ¥ 5.3725
500+ $ 0.5098 ¥ 4.3075
1000+ $ 0.4601 ¥ 3.8877
2000+ $ 0.4266 ¥ 3.6048
5000+ $ 0.4022 ¥ 3.3982
10000+ $ 0.3759 ¥ 3.1764
库存: 391
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.95
