首页  >  产品百科  >  UFW2A102MHD

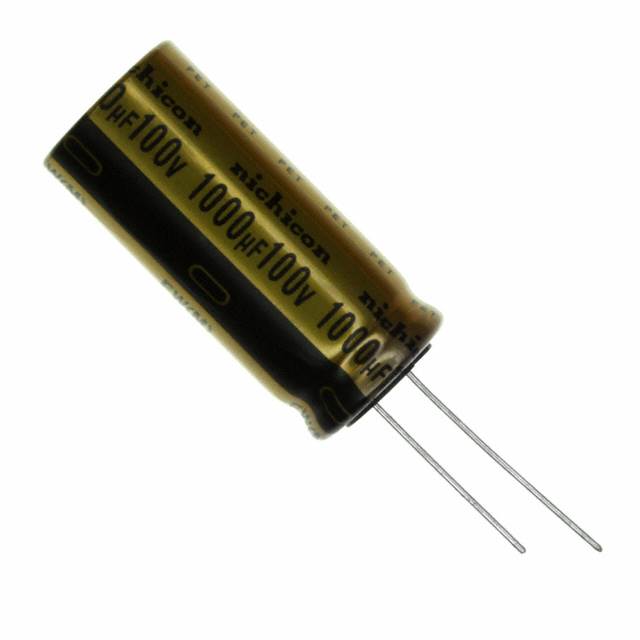

UFW2A102MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 100V ±20% 2000h@ 85°C 1.37A@ 120Hz,1.5755A@ 10 kHz 通孔安装 18mm*40mm*40mm
供应商型号: UFW2A102MHD
供应商: nichicon
标准整包数: 200
NICHICON 铝电解电容 UFW2A102MHD

UFW2A102MHD概述


    产品简介


    本产品为铝电解电容器,主要应用于音频设备领域。铝电解电容器具有高电容密度和较低的成本,广泛用于电源滤波、信号耦合和旁路电路等场合。本产品系列包括标准型(UFW)和高规格型(UFG),能够满足不同应用场景的需求。

    技术参数


    - 温度范围: -40°C 至 +85°C
    - 额定电压范围: 6.3V 至 100V
    - 额定电容范围: 2.2μF 至 33000μF
    - 电容容差: ±20%
    - 漏电流: 额定电压下,存储20分钟后的漏电流不超过 0.03CV 或 4μA(取较大值)
    - 损耗角正切 (tan δ): 6.3V: ≤ 0.28; 10V: ≤ 0.24; 16V: ≤ 0.20; 25V: ≤ 0.16; 35V: ≤ 0.14; 50V: ≤ 0.12; 63V: ≤ 0.10; 100V: ≤ 0.08
    - 低温稳定性: 低至-40°C,电容变化在±20%以内
    - 耐久性: 额定电压下85°C条件下存储2000小时后,性能稳定
    - 储存寿命: 无负载条件下85°C存储1000小时后,性能符合标准
    - 频率系数: 50Hz: 0.75; 120Hz: 1.00; 300Hz: 1.35; 1kHz: 1.57; 10kHz及以上: 2.00

    产品特点和优势


    1. 高温稳定性: 在-40°C至+85°C的温度范围内保持良好的电性能,特别适用于极端环境。
    2. 高耐久性: 经过85°C条件下长时间存储和电压处理,性能依然可靠。
    3. 低漏电流: 额定电压下的漏电流极低,确保高效的电源管理和减少功耗。
    4. 宽泛的应用范围: 能够覆盖广泛的电压和电容需求,适用于多种类型的音频设备和其他电子系统。

    应用案例和使用建议


    应用案例
    - 音频放大器: UFW系列电容器被广泛应用于音频放大器的电源滤波,确保输出信号的质量和稳定性。
    - 开关电源: 高频应用如开关电源需要快速响应的电容器,UFG系列提供了高电容密度和低ESR(等效串联电阻)。

    使用建议
    - 安装环境: 确保安装在温度波动较小的环境中,避免极端温度对电容性能的影响。
    - 散热设计: 高温环境下,建议采用适当的散热措施以延长电容器的使用寿命。
    - 额定值选择: 根据实际需求选择合适的额定电压和电容值,避免长期过压或过流运行。

    兼容性和支持


    - 兼容性: UFW和UFG系列电容器均采用铅-Free材料,符合RoHS标准,可与其他标准电子元件兼容。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,用户可通过官方渠道获取更多帮助和指导。

    常见问题与解决方案


    1. 问题: 电容失效后性能不稳定。
    - 解决方案: 检查工作环境是否符合规定,特别是温度和电压,如有必要更换新电容器。
    2. 问题: 安装后发现漏电流过大。
    - 解决方案: 确认安装是否正确,检查是否存在外部干扰或线路短路,如仍存在问题请联系厂家售后。

    总结和推荐


    本产品在音频设备和其他电子系统中表现出色,具有高稳定性、长寿命和宽泛的应用范围。针对不同的应用场景,UFW和UFG系列电容器均提供了优良的选择。强烈推荐用户在选择电容器时考虑这些高性能产品。

UFW2A102MHD参数

参数
电容值 1mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.37A@ 120Hz,1.5755A@ 10 kHz
长*宽*高 18mm*40mm*40mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UFW2A102MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFW2A102MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFW2A102MHD UFW2A102MHD数据手册

UFW2A102MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 9.2832
1000+ ¥ 8.8796
2000+ ¥ 8.476
库存: 20000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 1856.64
