UPW1C221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 16V ±20% 3000h@ 105°C 360.75mA@ 120Hz 通孔安装 8mm*11.5mm*11.5mm
供应商型号: 3464385
供应商: 海外现货
标准整包数: 1

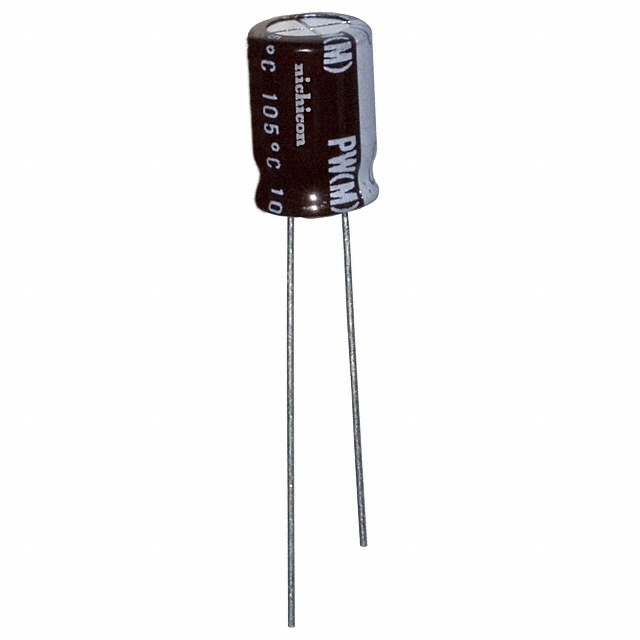

NICHICON 铝电解电容 UPW1C221MPD

UPW1C221MPD概述

    铝电解电容器:UPW 系列

    产品简介


    铝电解电容器(UPW系列)是专门为开关电源设计的小型化低阻抗高可靠性的电容器。相较于其他系列产品如UPM,UPW不仅拥有更小的封装尺寸,还具有更低的阻抗值和更高的可靠性。经过长时间(2000至8000小时)测试验证,UPW系列电容器能够承受极高的压力,适用于各种工业应用场合。

    技术参数


    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47μF 至 15000μF
    - 温度范围:–55°C 至 +105°C
    - 容差:±20%
    - 泄漏电流:在20°C条件下,额定电压施加1分钟后,泄漏电流不超过0.03CV或4μA,两者取较大者
    - 损耗角正切 (tan δ):具体数值随额定电压不同而变化,最大值可达到0.25
    - 阻抗比:在特定温度下测量,阻抗比的最大值分别为3、4、6、8等不同档位
    - 使用寿命:无负载情况下,在105°C环境下存储1000小时后,其耐久性指标符合要求
    - 频率系数:根据频率的不同,电容变化率在0.20至1.60之间波动
    - 兼容标准:符合RoHS指令(2011/65/EU, (EU)2015/863),并通过AEC-Q200认证

    产品特点和优势


    UPW系列电容器采用小型化设计,体积小于同类产品,具备较低的阻抗,显著提升其在高频应用中的表现。并且通过了AEC-Q200标准的严格测试,保证了高可靠性和长久的使用寿命。尤其适合应用于高压和高温环境中,广泛用于开关电源、直流转换器等领域。

    应用案例和使用建议


    1. 电源管理:UPW系列电容器可以显著改善电源模块的稳定性,减少电压波动,提升整体效率。特别适合于高精度电子设备中作为滤波和储能元件。

    2. 电路保护:由于具备较高的可靠性,UPW系列电容器也可以被用作过压保护和短路保护,确保设备安全运行。

    使用建议:
    - 在选择合适的UPW电容器时,应根据实际应用需求确定所需的额定电压和电容量,并确保环境温度不超过产品所能承受的最高温度极限。
    - 安装时应注意避免过度弯曲引线,以防内部结构受损。

    兼容性和支持


    UPW系列电容器可以与多种类型的电子设备兼容,但具体连接方式需要参考制造商的技术文档进行配置。若遇到任何技术难题或安装疑问,可通过官方网站或直接联系销售团队获取专业的技术支持服务。

    常见问题与解决方案


    1. Q: 如何判断电容器是否存在故障?
    - A: 可以使用万用表测量其电容值,如果发现数值低于标称值20%以上,则可能存在故障。

    2. Q: 使用过程中出现异常噪音怎么办?
    - A: 检查周围环境温度是否超出电容器的工作温度范围;检查是否有外部电磁干扰存在。
    3. Q: 电容器寿命到期如何更换?
    - A: 更换前确认新旧型号完全匹配,并严格按照安装说明操作。同时注意静电防护措施,以免对新电容器造成损害。

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其出色的性能和广泛的适用范围,成为了现代电力电子系统中不可或缺的重要组件之一。无论是对于追求高可靠性的工业应用还是消费电子产品,这款产品都是理想的选择。因此强烈推荐在相关项目中使用此款电容器,以实现更佳的性能表现和用户体验。

UPW1C221MPD参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 360.75mA@ 120Hz
长*宽*高 8mm*11.5mm*11.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1C221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1C221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1C221MPD UPW1C221MPD数据手册

UPW1C221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.474
10+ ¥ 1.3221
100+ ¥ 1.1167
500+ ¥ 1.0005
1000+ ¥ 1.0005
2000+ ¥ 0.9827
4000+ ¥ 0.9827
库存: 953
起订量: 38 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.22
