RL80J681MDN1KX

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 6.3V ±20% 8mΩ 2000h@ 105°C 570mA@ 120Hz,5.7A@ 100kHz 通孔安装 8mm*8mm*8mm
供应商型号: 2113079
供应商: 海外现货
标准整包数: 1

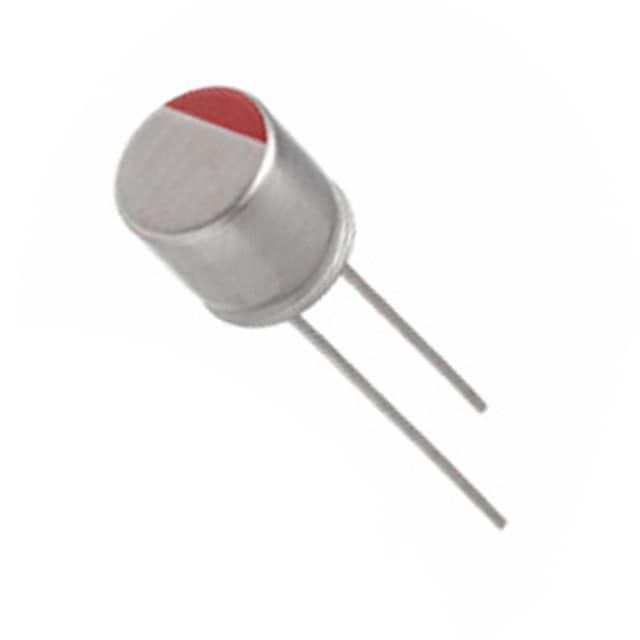

NICHICON 铝电解电容 RL80J681MDN1KX

RL80J681MDN1KX概述


    产品简介


    导电聚合物铝固态电解电容器(RL8)是一种先进的电子元器件,适用于各种高可靠性需求的应用。这类电容器具有低等效串联电阻(ESR)、低轮廓设计和高纹波电流容量的特点。主要应用于工业自动化、汽车电子、电源管理、通信设备等领域,确保系统在极端环境下也能保持稳定性能。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 2.5V 至 35V |
    | 额定电容范围 | 100µF 至 1500µF |
    | 温度范围 | -55°C 至 +105°C |
    | 容量公差 | ±20% |
    | 等效串联电阻(ESR) | ≤6mΩ (20°C, 100kHz) |
    | 泄漏电流 | ≤ 初始值 |
    | 耐久性 | 2000/5000 小时 @ 105°C |
    | 损耗角正切(tan δ) | ≤ 初始值 |

    产品特点和优势


    - 低ESR与低轮廓设计:RL8系列电容器采用低ESR设计,显著降低能量损耗并提升效率。同时,其低轮廓设计使其成为高度空间受限应用的理想选择。
    - 高纹波电流能力:相较于传统电容器,RL8系列能够承受更高的纹波电流,保证在严苛的电源管理环境中正常运作。
    - 出色的温度稳定性:宽广的工作温度范围(-55°C 至 +105°C),适合在极端环境下使用。

    应用案例和使用建议


    - 工业自动化:在伺服电机控制板上使用RL8系列电容器,确保电源供应的稳定性和可靠性。
    - 汽车电子:在车载充电器和DC-DC转换器中,使用RL8系列以应对频繁的温度变化和高电流需求。
    - 通信设备:在开关电源模块中应用RL8系列,提升整体效率并减少热耗散。
    使用建议:
    - 在高温环境中使用时,确保遵循推荐的工作条件,以维持电容器的性能。
    - 设计电路时,考虑到ESR对电源转换效率的影响,合理安排电容器的位置和数量。

    兼容性和支持


    - 兼容性:RL8系列电容器适用于大多数标准PCB设计,并支持无铅焊接工艺。此外,它们也符合RoHS指令(2011/65/EU)及相应的修订版(EU)2015/863。
    - 厂商支持:制造商提供详尽的技术文档、应用指南以及售后服务,帮助客户解决安装和使用过程中的所有疑问。

    常见问题与解决方案


    - 问题:电容器出现过热现象。
    - 解决办法:检查电路是否满足推荐的工作条件,如电压和电流限制;必要时考虑更换为更大容量的型号。

    - 问题:纹波电流过大导致电容器损坏。
    - 解决办法:增加散热措施或选择更高额定纹波电流的电容器。

    总结和推荐


    综上所述,导电聚合物铝固态电解电容器(RL8)凭借其低ESR、高纹波电流能力和出色的温度稳定性,在众多应用场景中表现出色。它不仅有助于提高系统的整体效率和可靠性,还适用于广泛的工业、汽车和通信领域。因此,我们强烈推荐使用这款电容器,尤其对于需要在严苛条件下保持高性能的应用来说,是理想的选择。

RL80J681MDN1KX参数

参数
电容值 680μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 8mΩ
工作寿命 2000h@ 105°C
纹波电流 570mA@ 120Hz,5.7A@ 100kHz
长*宽*高 8mm*8mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

RL80J681MDN1KX厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

RL80J681MDN1KX数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON RL80J681MDN1KX RL80J681MDN1KX数据手册

RL80J681MDN1KX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0011
50+ ¥ 2.5347
100+ ¥ 2.4333
250+ ¥ 2.2711
500+ ¥ 2.2711
1000+ ¥ 2.19
5000+ ¥ 2.19
10000+ ¥ 2.19
库存: 7005
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3
直接购买
加入购物车
