UPX1E102MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 25V ±20% 20000h@ 105°C 1.26A@ 120Hz,1.68A@ 100 kHz 5101-4 通孔安装 16mm*31.5mm*33mm
供应商型号: N-UPX1E102MHD
供应商: 云汉优选
标准整包数: 1

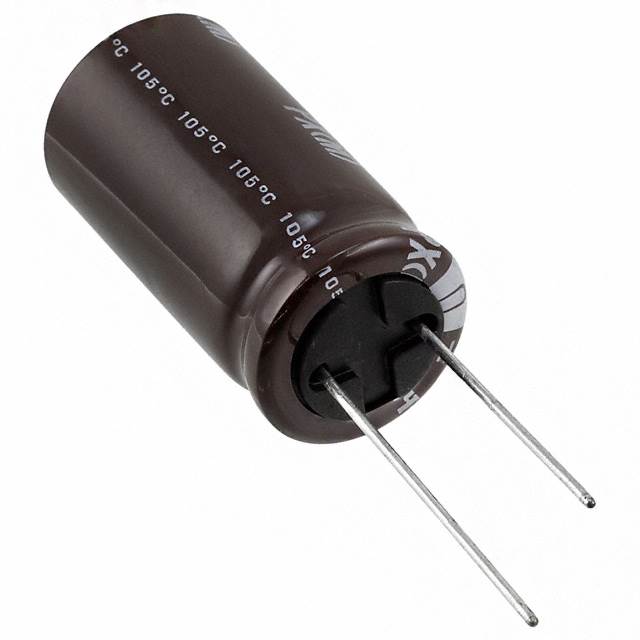

NICHICON 铝电解电容 UPX1E102MHD

UPX1E102MHD概述

    铝电解电容器产品手册解读

    产品简介


    本文将重点介绍一款铝电解电容器——型号为CAT.8100F的UPX长寿命电容器。这款产品广泛应用于电力系统、通信设备及汽车电子等领域,能够满足不同应用环境下的需求。

    技术参数


    - 工作温度范围: -55°C 至 +105°C
    - 额定电压范围: 10V 至 35V
    - 容差范围: ±20% (120Hz, 20°C)
    - 损耗角正切(tan δ):
    - 25°C 下:最大值为0.14(35V)
    - -40°C 下:最大值为0.20(35V)
    - 泄漏电流: 额定电压下1分钟后,泄漏电流不大于0.03CV 或 4µA,以较大者为准
    - 使用寿命: 在105°C条件下负载寿命达20000小时
    - 尺寸规格: 见附页表格
    - 标记方式: 白色字迹在深棕色套筒上印刷

    产品特点和优势


    此款电容器具备出色的耐温性,可适应极端低温和高温环境。其超长的负载寿命使其成为高可靠性应用的理想选择。此外,其符合RoHS标准,环保无害,便于全球范围内推广应用。

    应用案例和使用建议


    - 应用案例: 此类电容器广泛用于电源管理电路、信号滤波等场合。特别是在汽车电子系统中,它能够提供稳定的电能供应。
    - 使用建议: 建议在设计时充分考虑电容器的工作温度范围,确保在极端环境下仍能正常运行。同时注意匹配合适的额定电压,防止过压损坏。

    兼容性和支持


    本产品已通过各项测试认证,具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,以帮助客户更好地利用产品性能。

    常见问题与解决方案


    - 问题: 安装后出现异常发热现象
    - 解决方案: 检查是否安装方向正确,并确认周围环境温度是否超出规定范围。
    - 问题: 泄漏电流过大
    - 解决方案: 确认连接线路是否正确,检查是否有外部干扰源。

    总结和推荐


    综上所述,CAT.8100F型UPX长寿命铝电解电容器凭借其卓越的性能指标和广泛的应用范围,在众多同类产品中脱颖而出。它不仅能够满足严苛的工作环境要求,而且提供了可靠的电气特性,非常适合各类工业应用。因此,强烈推荐此款产品给需要高性能电容器的工程师和技术人员。

UPX1E102MHD参数

参数
电容值 1mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.26A@ 120Hz,1.68A@ 100 kHz
工作寿命 20000h@ 105°C
长*宽*高 16mm*31.5mm*33mm
通用封装 5101-4
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPX1E102MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPX1E102MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPX1E102MHD UPX1E102MHD数据手册

UPX1E102MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.113 ¥ 9.4605
250+ $ 1.0403 ¥ 8.8426
1100+ $ 0.9894 ¥ 8.4099
库存: 1100
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 946.05
