UZR1V4R7MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 35V ±20% 1000h@ 85°C 18mA@ 120Hz,27mA@ 10kHz SMD 贴片安装 4.3mm*4.3mm*3.95mm
供应商型号: N-UZR1V4R7MCL1GB
供应商: 云汉优选
标准整包数: 1

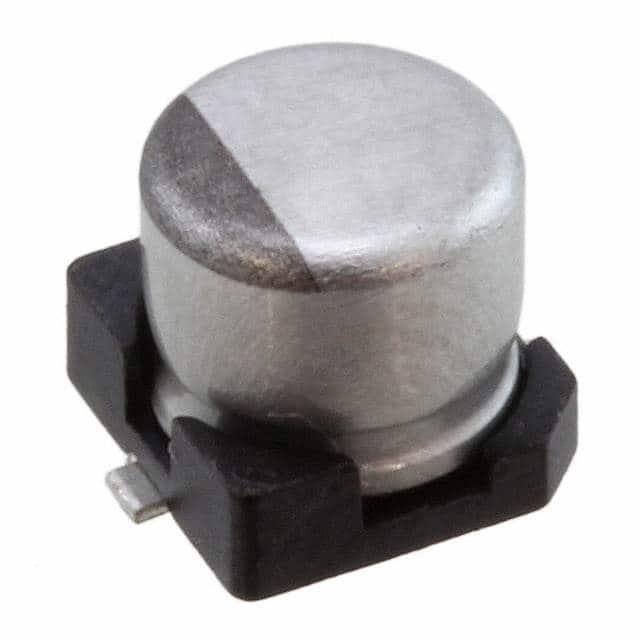

NICHICON 铝电解电容 UZR1V4R7MCL1GB

UZR1V4R7MCL1GB概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件。本手册所描述的产品主要为表面贴装型铝电解电容器,适用于高密度PC板的设计。它们以卓越的稳定性、可靠性和耐用性而著称,在电信、消费电子、汽车电子等多个领域得到广泛应用。

    技术参数


    以下列出了该铝电解电容器的主要技术参数:
    | 参数 | 值 |

    | 额定电压范围 | 4V 至 50V |
    | 额定电容范围 | 1μF 至 220μF |
    | 容量公差 | ±20%(120Hz,20°C)|
    | 损耗角正切 (tan δ) | 最大值见下表 |
    | 泄漏电流 | 不超过0.01CV 或3μA,以较大者为准 |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    - 高性能耐久性:在85°C条件下储存1000小时后,仍能保持额定参数,符合JIS C 5101-4标准。
    - 稳定的工作性能:具有优良的低温度稳定性,能够在广泛的温度范围内保持良好的电气性能。
    - 设计紧凑:采用芯片型设计,高度仅为3.95mm,适合于表面安装在高密度PC板上。
    - 环境友好:符合RoHS指令和AEC-Q200标准,无铅且环保。
    - 自动化兼容:适用于自动贴片机,通过载体带输送,便于批量生产和自动化装配。

    应用案例和使用建议


    这些电容器在许多实际应用中表现优异,例如电信设备、消费电子产品以及汽车电子系统中。为了确保最佳性能,请注意以下几点建议:
    - 环境条件:在极端温度变化环境下使用时,考虑增加额外的热管理措施。
    - 电路布局:在PCB设计中,合理安排电容器的位置,确保散热良好。
    - 焊接工艺:建议采用回流焊技术进行焊接,以保证电容器与PCB的良好连接。

    兼容性和支持


    - 兼容性:本产品与多种自动贴片机兼容,支持多种标准封装形式。
    - 厂商支持:厂商提供详尽的技术文档和支持服务,如需要更多技术细节,请联系厂商获取更多信息。

    常见问题与解决方案


    - 问题1:如何判断泄漏电流是否超标?
    - 解答:测量时,将电容器在20°C条件下施加额定电压两分钟后,测量其泄漏电流值,应不超过0.01CV或3μA(以较大者为准)。

    - 问题2:如何延长铝电解电容器的使用寿命?
    - 解答:避免长时间在高温环境下运行,减少电压应力,定期进行老化测试和性能检查,可以有效延长电容器的寿命。

    总结和推荐


    综上所述,这款铝电解电容器以其出色的稳定性和可靠性,特别适合高密度PC板的设计和各种工业应用。尽管初始成本较高,但其长期性能和稳定性使其成为值得推荐的选择。强烈建议在相关电子设备中使用此款产品。

UZR1V4R7MCL1GB参数

参数
电容值 4.7μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 18mA@ 120Hz,27mA@ 10kHz
长*宽*高 4.3mm*4.3mm*3.95mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

UZR1V4R7MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UZR1V4R7MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UZR1V4R7MCL1GB UZR1V4R7MCL1GB数据手册

UZR1V4R7MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
