UVC2G150MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 15μF 400V ±20% 2000h@ 105°C 150mA@ 120Hz,225mA@ 10kHz 通孔安装 10mm*16mm*18mm
供应商型号: UVC2G150MPD
供应商: nichicon
标准整包数: 1800

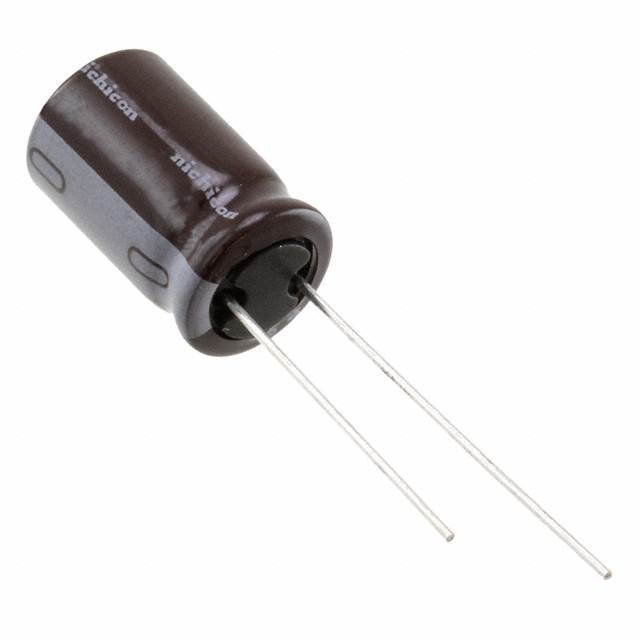

NICHICON 铝电解电容 UVC2G150MPD

UVC2G150MPD概述

    ALUMINUM ELECTROLYTIC CAPACITORS UVC 技术手册

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS UVC 是一种超小型的铝电解电容器,专为适配器电路设计。UVC 系列的产品尺寸比 UVY 系列小一档,特别适用于空间受限的应用场合。该产品符合RoHS指令(2011/65/EU和(EU)2015/863),确保其环保且无害健康。

    2. 技术参数


    - 额定电压范围:400V
    - 额定电容范围:4.7µF 到 18µF
    - 电容容差:±20%(在120Hz,20℃时)
    - 漏电流:在20℃条件下,施加额定电压1分钟后,漏电流 ≤ 0.04CV+100 µA
    - 损耗角正切(tan δ)最大值:0.25(在120Hz,20℃时)
    - 低温稳定性:-40到+105℃温度范围内稳定
    - 使用寿命:在105℃无负载存储1000小时后,再进行基于JIS C 5101-4条款4.1的电压处理,其寿命特性仍满足要求
    - 保质期:无明确信息,但一般铝电解电容器的保质期约为1至3年
    - 标记方式:白字标识在深棕色套筒上
    - 形状:径向引脚型
    - 尺寸:具体尺寸请参见图表

    3. 产品特点和优势


    UVC 系列铝电解电容器具有以下显著特点:
    - 超小型设计,节省空间,适合紧凑型适配器电路。
    - 符合RoHS标准,无铅材料,绿色环保。
    - 高温下稳定运行,可在-40到+105℃范围内工作。
    - 优异的使用寿命和可靠性,经过严格测试验证。

    4. 应用案例和使用建议


    UVC 系列电容器适用于各种小型电源适配器,特别是在笔记本电脑、手机充电器和小型电器中广泛使用。对于这些应用场合,建议如下:
    - 在安装时要确保正确接线,避免反接造成损坏。
    - 选择合适的电容值以匹配电路需求,避免过载或失效。
    - 安装在散热良好的位置,避免因过热导致电容性能下降。

    5. 兼容性和支持


    UVC 系列电容器可以与大多数适配器和其他小型电源设备兼容。生产商提供详细的技术文档和支持,包括安装指南和故障排除建议。建议用户查阅相关技术手册以获取更多信息。

    6. 常见问题与解决方案


    - 问题1:电容容量不足
    - 解决方案:检查是否选择了正确的电容值,确保符合电路需求。
    - 问题2:发热严重
    - 解决方案:确保电容器安装在散热良好的位置,或者更换更大尺寸的电容器。
    - 问题3:泄漏电流过大
    - 解决方案:检查是否有污染或损坏,如发现问题及时更换。

    7. 总结和推荐


    总体来看,ALUMINUM ELECTROLYTIC CAPACITORS UVC 系列铝电解电容器是一款高性能、紧凑型的产品,适用于多种适配器和电源设备。其小巧的设计、优良的耐温特性和长寿命使其在市场上具备很强的竞争优势。强烈推荐在需要小型化和高效能电容器的应用场合中使用该产品。

UVC2G150MPD参数

参数
电容值 15μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 150mA@ 120Hz,225mA@ 10kHz
长*宽*高 10mm*16mm*18mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVC2G150MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVC2G150MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVC2G150MPD UVC2G150MPD数据手册

UVC2G150MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
