首页  >  产品百科  >  UCY2G121MHD

UCY2G121MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 400V ±20% 12000h@ 105°C 1.88A@ 100 kHz,940mA@ 120Hz 通孔安装 18mm*31.5mm*33mm
供应商型号: 3464468
供应商: 海外现货
标准整包数: 1

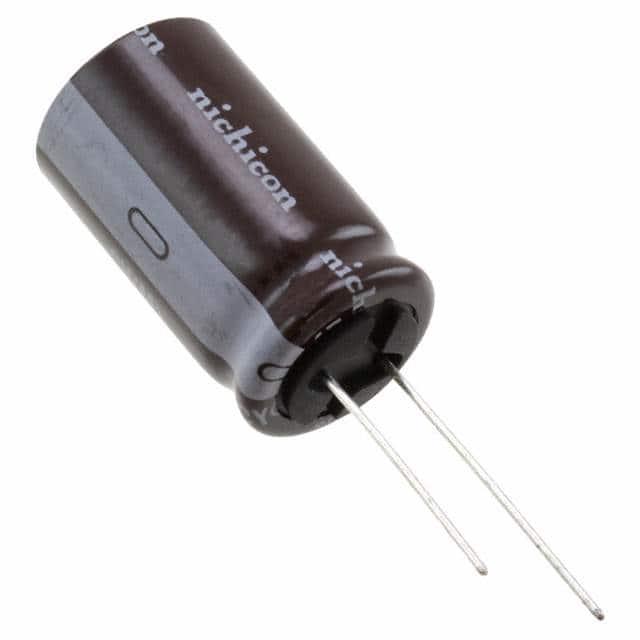

NICHICON 铝电解电容 UCY2G121MHD

UCY2G121MHD概述

    ALUMINUM ELECTROLYTIC CAPACITORS - UCY

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS - UCY 是一种迷你型,高纹波电流,高可靠性的铝电解电容器。这些电容器适用于电源和镇流器应用,能在负载寿命为10000至12000小时的情况下承受105°C的工作温度。符合RoHS指令(2011/65/EU,(EU)2015/863),并符合AEC-Q200标准。这种电容器的特点是具有高纹波电流能力和长使用寿命,非常适合在需要稳定性能和可靠性的电路中使用。

    技术参数


    - 型号编号系统:如250V 100μF
    - 配置:径向引脚型
    - 额定电压范围:160V至500V
    - 额定电容范围:6.8μF至680μF
    - 容差:±20%
    - 漏电流:应用额定电压后1分钟内漏电流不超过0.04CV+100 μA
    - 损耗角正切(tanδ):最大0.24
    - 低温度稳定性:-40°C至+105°C
    - 耐久性:电容器无负荷存储1000小时后,进行电压处理,测量值符合规定
    - 阻抗比:最大值分别为3、6、5、6、6、6
    - 工作频率系数:120Hz时为1.00;50Hz时为0.80;1kHz时为1.60;10kHz时为1.80;100kHz及以上为2.00

    产品特点和优势


    - 高纹波电流能力:可承受高纹波电流,适合要求严格的电路。
    - 长寿命:长达10000到12000小时的负载寿命,确保长期稳定运行。
    - 高性能:优良的损耗角正切(tanδ)特性,提高整体性能。
    - 环境适应性强:宽广的工作温度范围(-40°C至+105°C),适合各种恶劣环境。
    - 高可靠性:通过多项严格测试,保证了高度可靠性。
    - 环保材料:无铅焊锡线和PET套管,符合环保要求。

    应用案例和使用建议


    应用案例:
    1. 电源电路:用于平滑滤波,减少纹波。
    2. 镇流器:提供稳定的电流和电压输出。
    3. 逆变器:确保电源稳定供应,提高转换效率。
    使用建议:
    - 确保在设计电路时合理安排电容器的位置,以避免热集中。
    - 在选择电容器时考虑其工作环境的温度和湿度条件。
    - 适当添加旁路电容,进一步提高电路的稳定性和抗干扰能力。

    兼容性和支持


    这些电容器与其他标准电子元器件高度兼容,可用于多种设备。制造商提供详细的技术文档和操作指南,以帮助用户正确安装和使用这些产品。如有任何问题或需要更多支持,用户可以联系厂家获得及时帮助。

    常见问题与解决方案


    1. 问题:如何选择正确的型号?
    - 解决方案:根据具体应用的电压、电容值和工作环境选择合适的型号。
    2. 问题:如何判断电容器是否损坏?
    - 解决方案:使用万用表测量电容值和漏电流,若与标准值相差较大则可能已损坏。
    3. 问题:电容器是否可以再利用?
    - 解决方案:拆解后的电容器可能无法完全恢复性能,不建议重复使用。

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS - UCY 提供了高可靠性、长寿命、高纹波电流能力等特点,在多种电子设备中表现出色。对于追求高性能和稳定性的应用,这款电容器是一个极佳的选择。强烈推荐使用此款电容器,以提升整体电路的性能和可靠性。

UCY2G121MHD参数

参数
电容值 120μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.88A@ 100 kHz,940mA@ 120Hz
工作寿命 12000h@ 105°C
长*宽*高 18mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2G121MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2G121MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2G121MHD UCY2G121MHD数据手册

UCY2G121MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.778
10+ ¥ 17.0395
100+ ¥ 16.7353
500+ ¥ 16.431
1000+ ¥ 16.431
2000+ ¥ 16.431
4000+ ¥ 16.431
库存: 285
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.77
直接购买
加入购物车
