UVR1V220MDD6TP

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 35V ±20% 2000h@ 85°C 180mA@ 10kHz,90mA@ 120Hz 通孔安装 4mm(长度)*12.5mm(高度)
供应商型号: N-UVR1V220MDD6TP
供应商: 云汉优选
标准整包数: 1

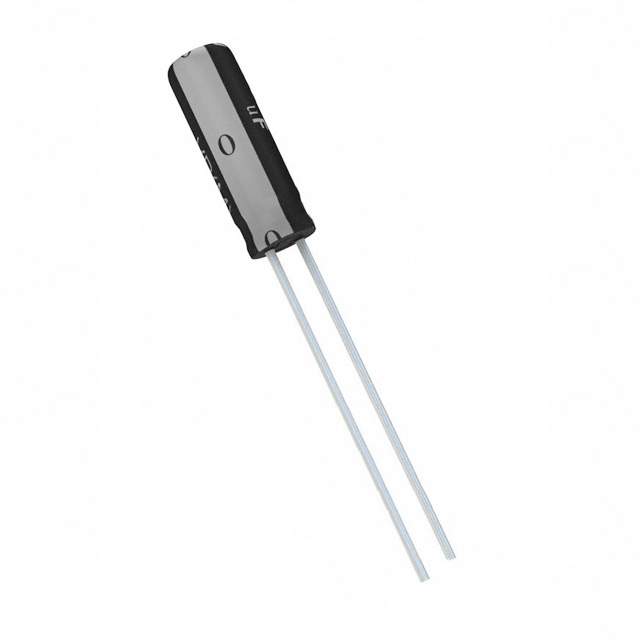

NICHICON 铝电解电容 UVR1V220MDD6TP

UVR1V220MDD6TP概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100F

    产品简介


    铝电解电容器是电子设备中最常见的被动元件之一,用于存储和释放电能。CAT.8100F 系列铝电解电容器因其优异的性能和广泛应用而受到广泛关注。它们适用于各种工业应用,如电源管理、变频器、消费电子产品和通信设备。UVR 系列尤其适合需要小体积和高可靠性应用场景的设计。

    技术参数


    - 温度范围:-40 至 +85°C(6.3V 到 400V),-25 至 +85°C(450V)
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.1 至 33000μF
    - 电容容差:± 20%
    - 漏电流:在 20°C 下,通电 1 分钟后不超过 0.03CV 或 4μA(较大者)
    - 损耗角正切值 (tan δ):参见图表
    - 低温稳定性:在 -40°C 下的性能稳定
    - 耐久性:存储于无负载状态下的电容器在 85°C 下保持 1000 小时,然后进行电压处理符合 JIS C 5101-4 规范
    - 标记:白色字母印在黑色套管上
    - 外形尺寸:见附图页
    - RoHS 兼容性:符合 2011/65/EU 指令

    产品特点和优势


    1. 小巧紧凑:UVR 系列比 UVX 系列少一个尺寸等级,节省空间。
    2. 宽电压范围:覆盖广泛的电压需求,适应不同应用环境。
    3. 高耐久性:在高温条件下具有良好的耐久性。
    4. 低漏电流:优秀的电气特性,确保长时间可靠运行。
    5. 符合环保标准:满足 RoHS 指令要求,环保可靠。

    应用案例和使用建议


    - 工业电源:用于稳压和滤波电路,保证电源系统的稳定运行。
    - 变频器:帮助调节电压和频率,提升电机控制精度。
    - 消费电子:用于调节信号和能量存储。
    - 通信设备:支持高性能的数据传输需求。
    使用建议:
    - 在高湿度环境下,考虑使用额外的保护措施,防止腐蚀。
    - 定期检查漏电流和电容变化,确保系统稳定。
    - 根据具体应用需求选择合适的型号和参数。

    兼容性和支持


    - 兼容性:UVR 系列铝电解电容器可与其他同类产品和设备无缝连接。
    - 技术支持:厂商提供详尽的技术支持文档和客户支持服务,确保用户在使用过程中遇到问题能够得到及时解答。

    常见问题与解决方案


    1. 漏电流偏高:
    - 解决方法:检查电容器是否安装正确,确认是否暴露在高温或高湿度环境中。必要时更换电容器。
    2. 电容值下降:
    - 解决方法:可能由于长期过载导致。检查并调整应用条件,确保在额定范围内使用。
    3. 外观损坏:
    - 解决方法:避免将电容器放置在腐蚀性环境中,定期检查并维护。

    总结和推荐


    CAT.8100F UVR 系列铝电解电容器以其紧凑的设计、卓越的性能和广泛的应用范围,成为许多行业用户的首选。其出色的耐久性和高可靠性使其成为复杂电路设计的理想选择。我们强烈推荐此系列产品,尤其是对小型化和高效能有高要求的应用场合。

UVR1V220MDD6TP参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 180mA@ 10kHz,90mA@ 120Hz
长*宽*高 4mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 盒装,弹夹装

UVR1V220MDD6TP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1V220MDD6TP数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1V220MDD6TP UVR1V220MDD6TP数据手册

UVR1V220MDD6TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.0731 ¥ 0.6217
库存: 2573
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 932.55
