RL81C331MDN1KX

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 16V ±20% 12mΩ 2000h@ 105°C 500mA@ 120Hz,5A@ 100kHz 通孔安装 8mm*8mm*9mm
供应商型号: 2148315
供应商: 海外现货
标准整包数: 1

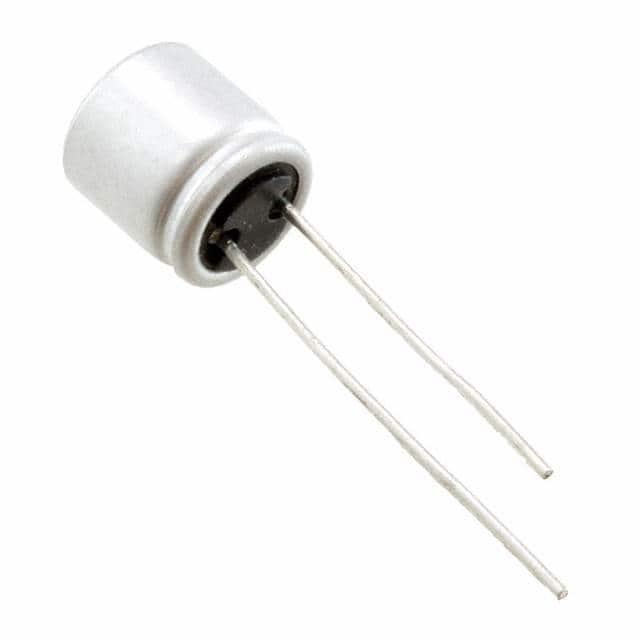

NICHICON 铝电解电容 RL81C331MDN1KX

RL81C331MDN1KX概述

    Conductive Polymer Aluminum Solid Electrolytic Capacitors

    1. 产品简介


    本篇文档将介绍一种新型的导电聚合物铝固体电解电容器(Conductive Polymer Aluminum Solid Electrolytic Capacitors)。这种电容器采用了先进的导电聚合物技术,具有超低ESR(Equivalent Series Resistance,等效串联电阻)和高纹波电流能力。这类电容器适用于多种电子产品,如消费电子、汽车电子、工业控制及通信设备等。

    2. 技术参数


    下表列出了电容器的主要技术规格及电气特性:
    | 额定电压范围 | 额定电容范围 | 容量公差 | 工作温度范围 |
    ||
    | 2.5V~35V | 100μF~1500μF| ±20% | -55°C~105°C |
    此外,具体型号还提供了详细的电气参数:
    | 型号 | 额定电压(V) | 额定电容(µF) | ESR(mΩ) | 纹波电流(mArms) |

    | RL81C101MDN1 | 16 | 100 | 12 | 5000 |
    | RL81C181MDN1 | 16 | 180 | 12 | 5000 |
    | RL81C221MDN1 | 16 | 220 | 12 | 5000 |
    | RL81C271MDN1 | 16 | 270 | 10 | 5000 |
    | RL81C331MDN1 | 16 | 330 | 12 | 5000 |

    3. 产品特点和优势


    - 低ESR: 这些电容器采用先进的导电聚合物材料,能够提供非常低的等效串联电阻,从而减少了能量损耗。
    - 高纹波电流能力: 能够承受更高的纹波电流而不损坏,特别适合高功率应用。
    - 宽温范围: 具有-55°C至+105°C的工作温度范围,适用于各种恶劣环境。
    - 长寿命: 通过负载寿命测试,在105°C条件下可实现2000/5000小时的耐久性。
    - 符合RoHS标准: 符合欧盟的环保要求,使用无铅焊锡技术。

    4. 应用案例和使用建议


    这些电容器非常适合用于高频电路中,特别是在需要低阻抗和高稳定性的地方。例如,在电源转换器中可以显著提高效率和可靠性;在音频设备中减少噪声干扰;在汽车电子系统中提供稳定的电源支持。使用时建议尽量避免过载,以延长使用寿命。

    5. 兼容性和支持


    这些电容器与主流电子设备兼容良好,可用于各类焊接工艺。制造商提供了详细的技术支持,包括产品指南和维修服务。如有任何疑问,用户可以通过技术支持热线获得帮助。

    6. 常见问题与解决方案


    - 问题:电容器容量下降
    - 解决方案:检查是否安装正确,并确保在规定的温度范围内使用。
    - 问题:过热
    - 解决方案:确保良好的散热条件,并遵循最大纹波电流限制。
    - 问题:接线错误
    - 解决方案:仔细核对接线极性,确保正负极正确连接。

    7. 总结和推荐


    综上所述,这款导电聚合物铝固体电解电容器凭借其卓越的性能和广泛的应用领域,成为众多高要求电子应用的理想选择。它不仅具备出色的稳定性和可靠性,而且其设计考虑到环保要求。强烈推荐给需要高性能、高可靠性的电子产品开发者。

RL81C331MDN1KX参数

参数
电容值 330μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 12mΩ
纹波电流 500mA@ 120Hz,5A@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 8mm*8mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

RL81C331MDN1KX厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

RL81C331MDN1KX数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON RL81C331MDN1KX RL81C331MDN1KX数据手册

RL81C331MDN1KX封装设计

查看详情并下载
Symbol
Footprint
3D Model
