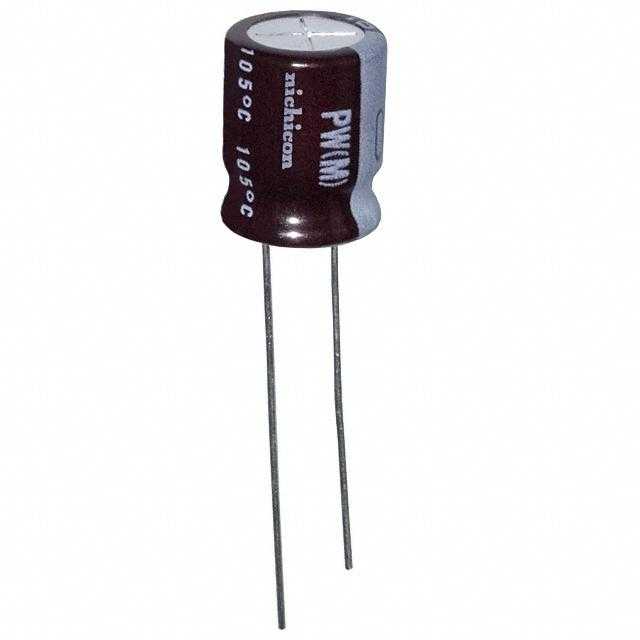

UPW1A681MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 10V ±20% 5000h@ 105°C 570mA@ 120Hz,760mA@ 100kHz 通孔安装 10mm*12.5mm*12.5mm
供应商型号: AV-A-NCHUPW1A681MPD
供应商: Avnet
标准整包数: 200
NICHICON 铝电解电容 UPW1A681MPD

UPW1A681MPD概述

    # 铝电解电容器:UPW系列

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种广泛应用在电源转换和滤波电路中的重要电子元件。其中,UPW系列是专为开关电源供应系统设计的小型化、低阻抗且高可靠性的铝电解电容器。这类电容器在尺寸上更为紧凑,具有较低的等效串联电阻(ESR),并能够在各种恶劣条件下保持稳定的工作状态,适用于多种高要求的应用场合。

    技术参数


    基本规格
    - 尺寸范围:φ6.3至φ25毫米
    - 容值范围:0.47μF至15000μF
    - 额定电压范围:6.3V至450V
    - 容值公差:±20%
    - 耐压测试温度:–55℃至+105℃
    - 符合标准:RoHS指令、AEC-Q200标准
    性能参数
    - 漏电流:1分钟后施加额定电压时,漏电流不超过0.03CV或4μA(以较大者为准)
    - 损耗角正切(tan δ)最大值:见下表
    - 温度系数:–40℃至+105℃(对于160V到450V范围)
    - 使用寿命:2000小时至8000小时
    | 额定电压 (V) | tan δ 最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160~250 | 0.15 |
    | 315~350 | 0.20 |
    | 400~450 | 0.25 |

    产品特点和优势


    1. 小型化:UPW系列的电容器相比同类产品拥有更小的封装尺寸,适合高密度布板需求。
    2. 低阻抗:具有较低的等效串联电阻(ESR),适合用于需要高频响应的电路中。
    3. 高可靠性:通过严格的测试标准,可以在高温和高压环境下长期稳定工作。
    4. 环保合规:符合RoHS指令及AEC-Q200标准,满足现代电子产品对环境友好性的要求。

    应用案例和使用建议


    UPW系列电容器广泛应用于电源模块、LED驱动器、工业控制设备等领域。例如,在一个开关电源的设计中,UPW系列电容器可以作为输出滤波电容,提高系统的稳定性。此外,由于其良好的温度特性和宽泛的工作电压范围,它们也可以应用于极端环境下的场合。
    使用建议
    1. 选择合适的容值和电压等级:根据应用的实际需求选择合适的容值和额定电压等级,以确保电容器在安全范围内工作。
    2. 正确的焊接工艺:采用合理的焊接工艺和热处理步骤,避免焊点应力导致的损坏。
    3. 散热管理:尤其是在高功率应用中,合理布局以实现有效的散热管理,防止过热引发的安全隐患。

    兼容性和支持


    UPW系列电容器可与其他标准尺寸的铝电解电容器轻松替换,无需进行额外的电路修改。制造商提供全面的技术支持和售后服务,包括但不限于产品选型指导、应用技术支持和快速响应的故障排查服务。

    常见问题与解决方案


    常见问题及解决办法
    | 问题 | 解决办法 |

    | 温度过高 | 确保良好的散热机制,如散热片等。 |
    | 漏电流超标 | 检查焊接质量,确认无短路现象。 |
    | 容量衰减明显 | 替换到新批次的产品,检查生产日期。 |

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其优异的性能指标、坚固的结构设计和广泛的适用范围,非常适合用于高要求的电源管理和滤波应用。无论是研发工程师还是终端用户,都可以从UPW系列电容器中获得可靠的性能保证和长久的使用寿命。因此,我们强烈推荐这一系列产品。

UPW1A681MPD参数

参数
电容值 680μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 570mA@ 120Hz,760mA@ 100kHz
长*宽*高 10mm*12.5mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW1A681MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1A681MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1A681MPD UPW1A681MPD数据手册

UPW1A681MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1973 ¥ 1.7458
3000+ $ 0.1956 ¥ 1.7307
库存: 8000
起订量: 1000 增量: 200
交货地:
最小起订量为:1000
合计: ¥ 1745.8
