UPW1C681MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 16V ±20% 5000h@ 105°C 1.05A@ 100kHz,787.5mA@ 120Hz 通孔安装 16mm(宽度)*17.5mm(高度)
供应商型号: M-UPW1C681MPD1TD
供应商: Future
标准整包数: 500

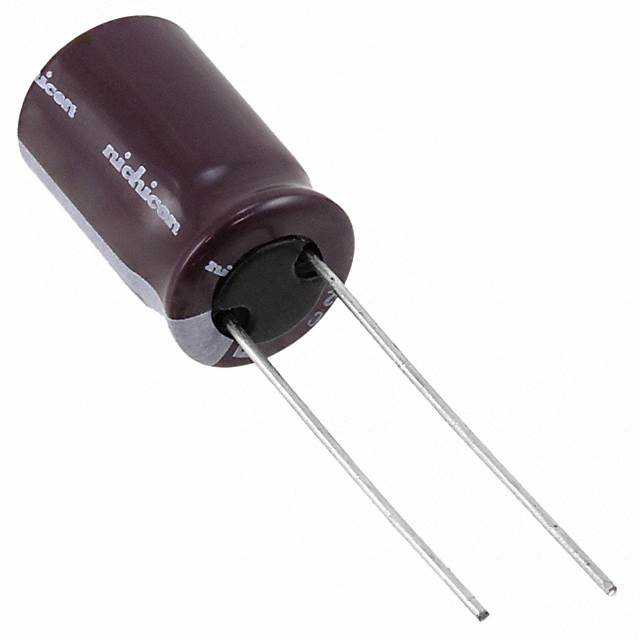

NICHICON 铝电解电容 UPW1C681MPD1TD

UPW1C681MPD1TD概述

    # 铝电解电容器:UPW系列

    产品简介


    铝电解电容器是广泛应用于电源管理、通信设备、计算机及工业自动化等领域的重要元件。本系列的产品型号为UPW,专为开关电源设计,具备小尺寸、低阻抗、高可靠性的特点。相比同系列产品UPM,UPW具有更小的外形尺寸和更低的阻抗,适用于对空间和效率要求较高的场合。此外,这些电容器能够在长达2000至8000小时的工作时间下保持稳定性能,符合JIS标准中的E12系列数值,具备RoHS合规性和AEC-Q200认证。

    技术参数


    电气特性
    - 额定电压范围: 6.3V ~ 450V
    - 额定电容范围: 0.47µF ~ 15000µF
    - 容差: ±20%
    - 最大工作温度: +105˚C (6.3V~100V); +105˚C (160V~450V)
    - 最小工作温度: -55˚C (6.3V~100V); -40˚C (160V~400V); -25˚C (450V)
    性能指标
    - 泄漏电流:
    - 在20˚C条件下施加额定电压1分钟后,泄漏电流不大于0.03CV或4µA,以两者较大者为准。
    - 损耗角正切值(tan δ):
    - 额定电压(V)
    - 6.3~100: 0.22
    - 160~250: 0.15
    - 315~350: 0.20
    - 400~450: 0.25
    - 阻抗比:
    - 高温测试下,不同温度和额定电压下的阻抗比满足特定条件。
    应用条件
    - 配置信息:
    - 规格列表中规定的条件下,在20˚C恢复后电容器应满足耐久性特性的规定值。
    尺寸
    - 安装配置: 包括不同电容量和额定电压下的电容器尺寸代码、泄漏电流、最大阻抗、额定纹波电流等详细规格。具体配置详见表内数据。

    产品特点和优势


    UPW系列电容器采用先进的制造工艺,确保了优异的电气性能和长久的使用寿命。具体的优势包括:
    - 小尺寸:与传统产品相比,UPW系列具有更小的外形尺寸,适合紧凑型设计。
    - 低阻抗:提供低阻抗,保证高效能量传输。
    - 高可靠性:可承受长时间运行,确保长期稳定性能。
    - 宽温度范围:在极端温度环境下仍能保持良好的工作状态。
    - RoHS合规:符合环保标准,减少环境污染。
    - AEC-Q200认证:符合汽车电子标准,质量可靠。

    应用案例和使用建议


    应用案例
    UPW系列电容器因其出色的性能,被广泛应用于以下场景:
    - 电源模块:用于开关电源,提高电源转换效率。
    - 工业自动化设备:确保关键部件的可靠运行。
    - 通信设备:保障电信设备的稳定运行。
    使用建议
    - 在设计时,根据负载需求合理选择电容量。
    - 确保散热良好,避免过热导致性能下降。
    - 定期进行检查和维护,确保长期稳定性。

    兼容性和支持


    UPW系列电容器与多种设备兼容,支持标准接口。制造商提供了全面的技术支持和售后服务,包括:
    - 技术支持:工程师团队随时解答技术疑问。
    - 质保服务:提供一定的质保期限,保障产品质量。

    常见问题与解决方案


    问题一:电容器失效
    解决办法:检查电路连接,确保正确安装;如仍有问题,联系技术支持寻求帮助。
    问题二:泄漏电流过高
    解决办法:更换新电容器或调整工作条件;如有需要,可咨询专业工程师。
    问题三:阻抗不匹配
    解决办法:重新校准电路,选用合适阻抗的电容器;如有疑问,寻求技术支持。

    总结和推荐


    综上所述,UPW系列铝电解电容器凭借其卓越的电气性能、可靠的品质和广泛的适用性,成为开关电源和其他高要求应用的理想选择。强烈推荐在相关领域中采用此系列电容器,以实现更高效、更稳定的系统性能。

UPW1C681MPD1TD参数

参数
电容值 680μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.05A@ 100kHz,787.5mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 16mm(宽度)*17.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装

UPW1C681MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1C681MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1C681MPD1TD UPW1C681MPD1TD数据手册

UPW1C681MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
