UCS2W6R8MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8μF 450V ±20% 8000h@ 105°C 140mA@ 120Hz,280mA@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: UCS2W6R8MPD
供应商: 国内现货
标准整包数: 10

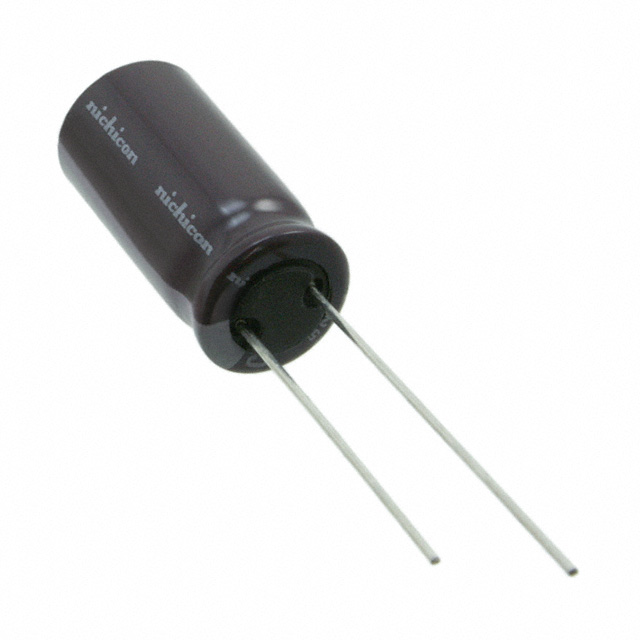

NICHICON 铝电解电容 UCS2W6R8MPD

UCS2W6R8MPD概述

    铝电解电容器 UCS 系列产品技术手册

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)系列包括型号为UCS的高纹波电流、高可靠性的微型电容器。这些电容器特别适用于电源和镇流器的应用场合。产品符合RoHS指令(2011/65/EU, (EU)2015/863)标准。

    2. 技术参数


    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:160V至450V
    - 额定电容范围:6.8μF至330μF
    - 电容容差:±20%
    - 漏电流:在20°C下施加额定电压1分钟后,漏电流不超过0.04CV+100(μA)
    - 损耗角正切值(tan δ):最大0.24(具体数值见产品型号)
    - 低温稳定性:符合JIS C 5101-4规范
    - 耐久性:负载寿命为8000至10000小时(在+105°C条件下)
    - 储存寿命:无负载存储1000小时后,在20°C下进行电压处理
    - 标记方式:白色字母标记在深棕色套管上

    3. 产品特点和优势


    - 高纹波电流:优异的电流承载能力,适合高电流需求的应用场合。
    - 长寿命:在高温环境下具有良好的耐久性,负载寿命可达8000至10000小时。
    - 宽温度范围:可在极端温度条件下稳定工作。
    - 环保合规:符合RoHS指令,绿色环保。

    4. 应用案例和使用建议


    - 电源电路:铝电解电容器可用于各种开关电源,提供稳定的滤波效果。
    - 镇流器电路:适合用于镇流器等大功率设备,提供可靠的电能管理。
    - 推荐使用环境:在高电流和高可靠性要求的应用环境中,如服务器电源、工业自动化设备等。
    使用建议:
    - 在选择合适的电容器时,需要根据应用环境的具体要求(如工作电压、工作温度等)来选择最合适的电容型号。
    - 确保安装环境通风良好,避免高温过载。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准接口,但需参考具体应用环境。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品使用指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题1:电容器过热。
    - 解决方案:检查应用环境是否符合工作温度范围,必要时增加散热措施。

    - 问题2:漏电流过大。
    - 解决方案:确保安装正确,检查是否满足最小绝缘距离要求。

    7. 总结和推荐


    综上所述,ALUMINUM ELECTROLYTIC CAPACITORS UCS 系列产品具备高可靠性、高纹波电流和广泛的工作温度范围等特点,适用于高电流需求和高可靠性要求的应用环境。对于追求高性能、长寿命的客户来说,这是一款值得信赖的选择。
    推荐使用:建议在需要高性能和高可靠性的应用环境中使用该系列产品。

UCS2W6R8MPD参数

参数
电容值 6.8μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 140mA@ 120Hz,280mA@ 100kHz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2W6R8MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2W6R8MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2W6R8MPD UCS2W6R8MPD数据手册

UCS2W6R8MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.2231
50+ ¥ 4.1302
100+ ¥ 4.0396
200+ ¥ 3.101
400+ ¥ 3.0238
800+ ¥ 2.978
库存: 1950
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 403.96
