UPT2W470MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 450V ±20% 5000h@ 105°C 380mA@ 120Hz,608mA@ 10kHz 通孔安装 16mm*31.5mm*33mm
供应商型号: UA-UPT2W470MHD
供应商: 海外现货
标准整包数: 50

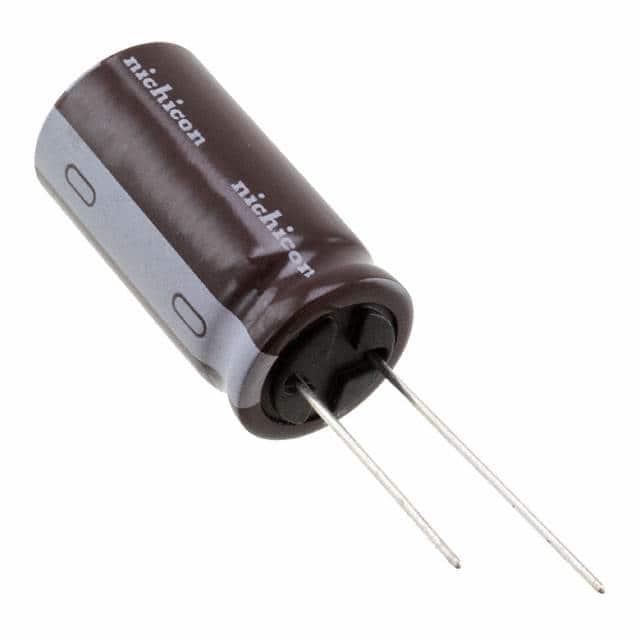

NICHICON 铝电解电容 UPT2W470MHD

UPT2W470MHD概述

    铝电解电容器:UPT系列技术手册

    1. 产品简介


    铝电解电容器是一种常见的电容器类型,适用于多种工业和消费电子产品中。UPT系列铝电解电容器是Miniature尺寸设计,具有高纹波电流耐受能力、长使用寿命的特点。它们特别适合用于灯具(如荧光灯)中的镇流电路。UPT系列符合RoHS指令(2011/65/EU)及随后的修订版(EU)2015/863。

    2. 技术参数


    UPT系列铝电解电容器的技术参数如下:
    - 额定电容范围:15 µF至820 µF
    - 额定电压范围:200 V 至 450 V
    - 温度范围:-25°C 至 +105°C
    - 容差:±20%
    - 纹波电流耐受能力:具体型号不同,最大值为0.35 A到1.60 A(取决于电容大小和频率)
    - 损耗角正切(tan δ):最大0.12至0.20(取决于电压等级)
    - 漏电流:2分钟内不超过0.06CV+10 µA
    - 阻抗比:最大3(具体型号)

    3. 产品特点和优势


    - 高纹波电流耐受能力:适合需要处理大量纹波电流的应用场景,如LED驱动器。
    - 长寿命:在极端温度条件下表现出色,保证长时间稳定运行。
    - 环境友好:符合RoHS标准,无铅焊接材料。
    - 广泛应用:广泛应用于照明设备、电力转换系统、家电等领域。

    4. 应用案例和使用建议


    - 照明设备:适用于LED驱动器和荧光灯的镇流电路。
    - 电源转换器:可用于高压直流(HVDC)系统中的滤波电路。
    - 电源管理:适用于电池充电电路中的储能元件。
    使用建议:
    - 确保电容器安装时散热良好,以延长使用寿命。
    - 在进行高压应用时,要严格按照手册提供的参数操作,避免过压损坏。

    5. 兼容性和支持


    UPT系列电容器支持各种标准接口,可与其他电子元件无缝对接。供应商提供详细的技术支持和售后保障,确保用户能快速解决问题并获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:电容器漏电流过高
    - 解决方法:检查电容器是否安装正确,确认电路中的其他元件是否正常工作。
    - 问题2:电容器在高压应用下失效
    - 解决方法:确保所选电容器的额定电压足够高,并遵循手册中的建议操作。
    - 问题3:电容器温度过高
    - 解决方法:检查电路布局和散热机制,确保良好的热管理。

    7. 总结和推荐


    UPT系列铝电解电容器以其高纹波电流耐受能力、长寿命和环保材料而著称,非常适合需要高性能和可靠性的应用场合。该产品具备显著的市场竞争力,并且拥有广泛的应用前景。我们强烈推荐这款产品给需要高效能电容器的工程师和制造商。

UPT2W470MHD参数

参数
电容值 47μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 380mA@ 120Hz,608mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 16mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPT2W470MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPT2W470MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPT2W470MHD UPT2W470MHD数据手册

UPT2W470MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 1.4375 ¥ 12.0463
450+ $ 1.3125 ¥ 10.9988
8400+ $ 1.0775 ¥ 9.0295
库存: 700
起订量: 300 增量: 50
交货地:
最小起订量为:300
合计: ¥ 3613.89
